产品
滤波器
阻带频率1805~1880MHz, ≥70dB, 通带频率DC~1795MHz, 1890~4000MHz, N
- K6-1805-1880-10N70150M-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1805 | ~ | 1880 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 1795 | MHz | |
| 通带频率 | 1890 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1750 | -0.39 | 1.35 |
| 1795 | -2.85 | 1.28 |
| 1800 | -17.69 | 19.69 |
| 1805 | -92.41 | 37.68 |
| 1820 | -76.94 | 36.91 |
| 1829 | -79.53 | 35.44 |
| 1838 | -79.40 | 47.73 |
| 1850 | -98.81 | 38.21 |
| 1859 | -78.24 | 37.02 |
| 1862 | -96.67 | 49.92 |
| 1868 | -90.28 | 30.13 |
| 1880 | -90.62 | 34.91 |
| 1885 | -18.76 | 21.44 |
| 1890 | -2.76 | 1.38 |
| 1950 | -0.44 | 1.25 |
参考实物图
外形结构图（mm）

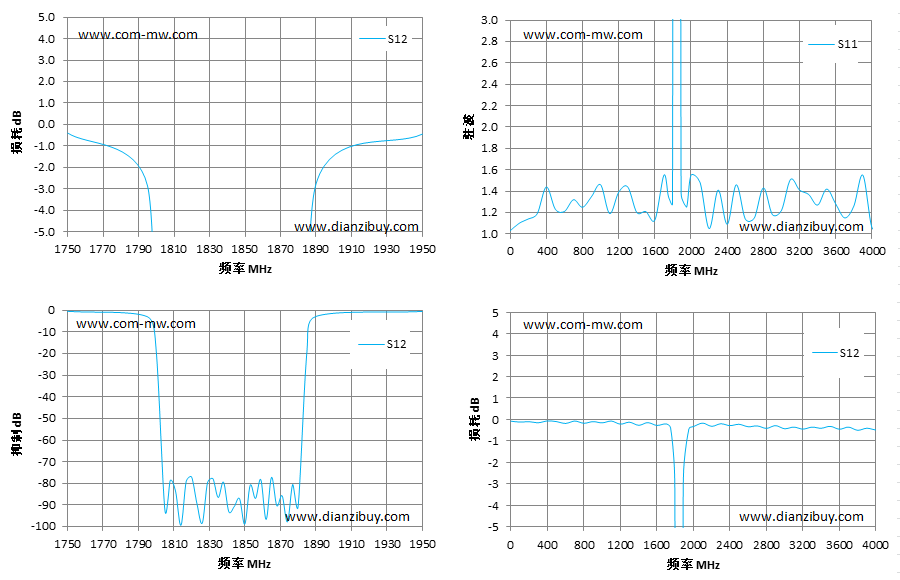

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
