产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-2 | 0.48 | 0.63 | dB | |
| 插入损耗 | 2-6 | 1.62 | 1.85 | dB | |
| 插入损耗 | 6-12 | 3.08 | 3.26 | dB | |
| 插入损耗 | 12-18 | 4.36 | 4.63 | dB | |
| 驻波 | DC-2 | 1.02 | 1.38 | ||
| 驻波 | 2-6 | 1.08 | 1.38 | ||
| 驻波 | 6-12 | 1.16 | 1.38 | ||
| 驻波 | 12-18 | 1.21 | 1.38 |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 6000mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 6000 | mm | C1 | 19 | mm |
| B | 7.8 | mm | E1 | 19 | mm |
| T | 70 | mm | W1 | 20.2 | mm |
| W2 | 20.2 | mm |

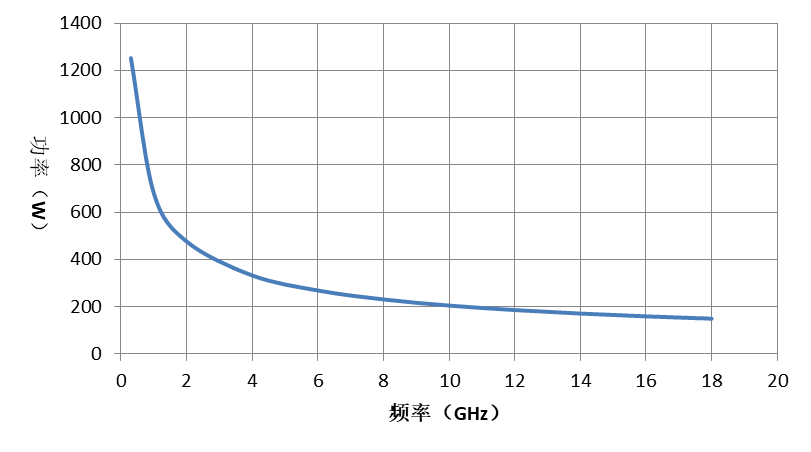

典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.01 | 1.01 |
| 1000 | 0.26 | 1.02 | 1.03 |
| 2000 | 0.60 | 1.03 | 1.04 |
| 3000 | 0.92 | 1.06 | 1.05 |
| 4000 | 1.18 | 1.08 | 1.06 |
| 5000 | 1.52 | 1.09 | 1.07 |
| 6000 | 1.83 | 1.10 | 1.08 |
| 7000 | 2.12 | 1.11 | 1.09 |
| 8000 | 2.35 | 1.12 | 1.09 |
| 9000 | 2.59 | 1.13 | 1.10 |
| 10000 | 2.75 | 1.14 | 1.12 |
| 12000 | 3.22 | 1.16 | 1.14 |
| 14000 | 3.87 | 1.19 | 1.16 |
| 16000 | 4.32 | 1.20 | 1.18 |
| 18000 | 4.58 | 1.21 | 1.20 |

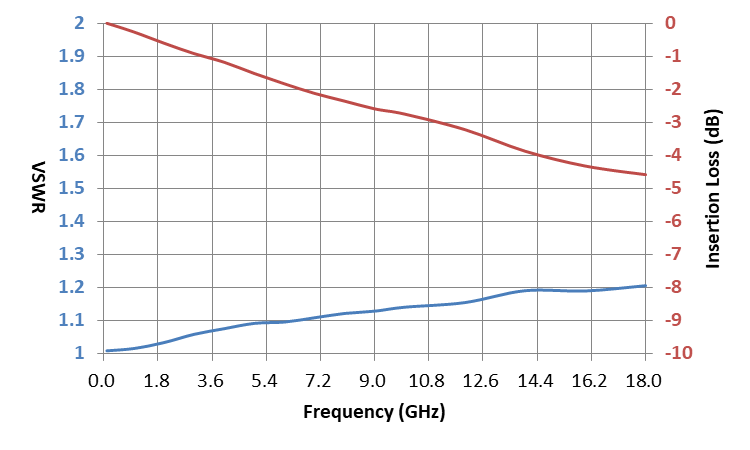

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
