产品
超宽带双脊喇叭天线
工作频率300~3000MHz, 增益9dBi, 线极化 , N -K
- KDRHA-0.3-3-9N
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
喇叭天线是面天线，波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线。 喇叭天线的结构比较简单，方向图也比较简单而容易控制，一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 300 | ~ | 3000 | MHz |
| 增益 | 9 | dBi | ||
| 驻波比 | 2.0 | |||
| 3dB波束宽度 | 28 | 96 | ° | |
| 承受功率 | 50 | W |
其它参数
| 极化方式 | 线极化 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 参考外形尺寸 | 737*695*437mm |
| 估算重量 | 12Kg |
| 产品材料 | 铝6061 |
| 表面 | 灰色烤漆 |
| 工作温度 | -40~+65℃设计保证 |
| 储存温度 | -45~+85℃设计保证 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

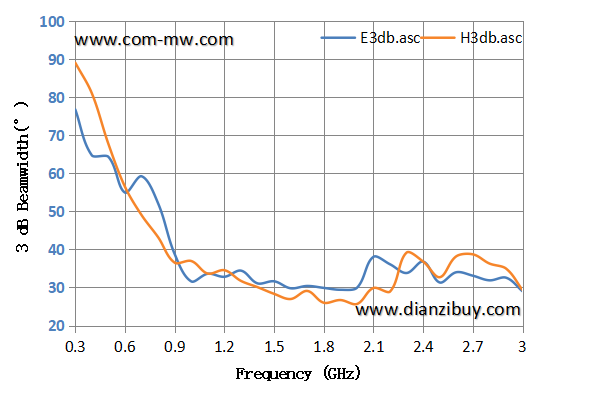

典型测试曲线
