产品
滤波器
阻带频率1710~1785MHz, ≥60dB, 通带频率DC~1700MHz, 1795~6000MHz, N
- K6-1710-1785-10N60100-004
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1710 | ~ | 1785 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1700 | MHz | |
| 通带频率 | 1795 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1650 | -0.33 | 1.52 |
| 1700 | -2.11 | 1.22 |
| 1705 | -12.76 | 14.86 |
| 1710 | -78.92 | 31.06 |
| 1716 | -80.43 | 31.07 |
| 1725 | -60.20 | 43.82 |
| 1740 | -57.23 | 35.07 |
| 1746 | -76.42 | 31.5 |
| 1755 | -73.70 | 31.15 |
| 1770 | -68.93 | 42.45 |
| 1776 | -71.39 | 40.51 |
| 1785 | -77.25 | 37.23 |
| 1790 | -13.49 | 15.75 |
| 1795 | -2.08 | 1.27 |
| 1850 | -0.41 | 1.53 |

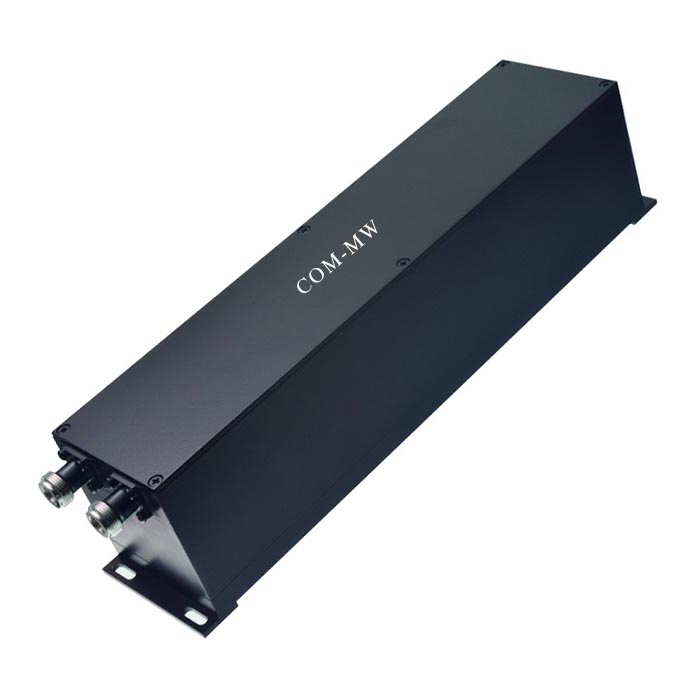

参考实物图

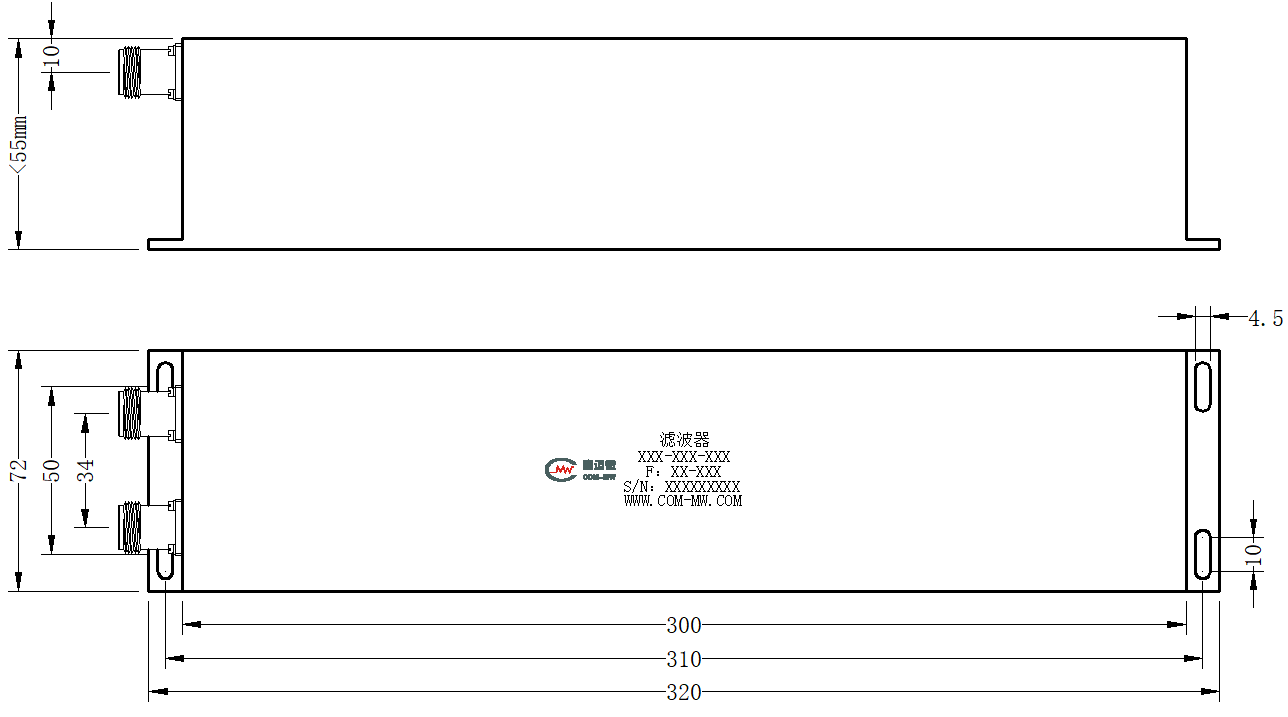

外形结构图（mm）

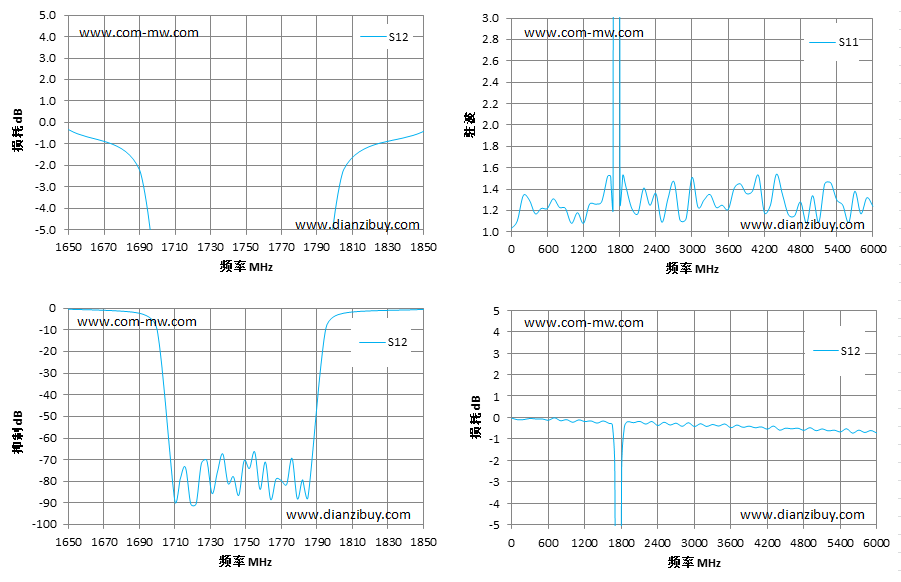

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
