产品
滤波器
阻带频率3700~3800MHz, ≥70dB, 通带频率DC~3680MHz, 3820~6500MHz, N
- K6-3700-3800-20N70150-011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3700 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3680 | MHz | |
| 通带频率 | 3820 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3600 | -0.4 | 1.51 |
| 3680 | -2.65 | 1.41 |
| 3685 | -5.88 | 7.85 |
| 3690 | -15.78 | 17.63 |
| 3695 | -45.44 | 28.78 |
| 3700 | -92.78 | 46.22 |
| 3730 | -88.16 | 58.01 |
| 3760 | -78.66 | 53.94 |
| 3780 | -78.44 | 45.82 |
| 3800 | -89.65 | 47.44 |
| 3805 | -44.45 | 26.11 |
| 3810 | -15.65 | 18.46 |
| 3815 | -5.33 | 8.25 |
| 3820 | -2.78 | 1.38 |
| 3900 | -0.49 | 1.46 |
参考实物图
外形结构图（mm）

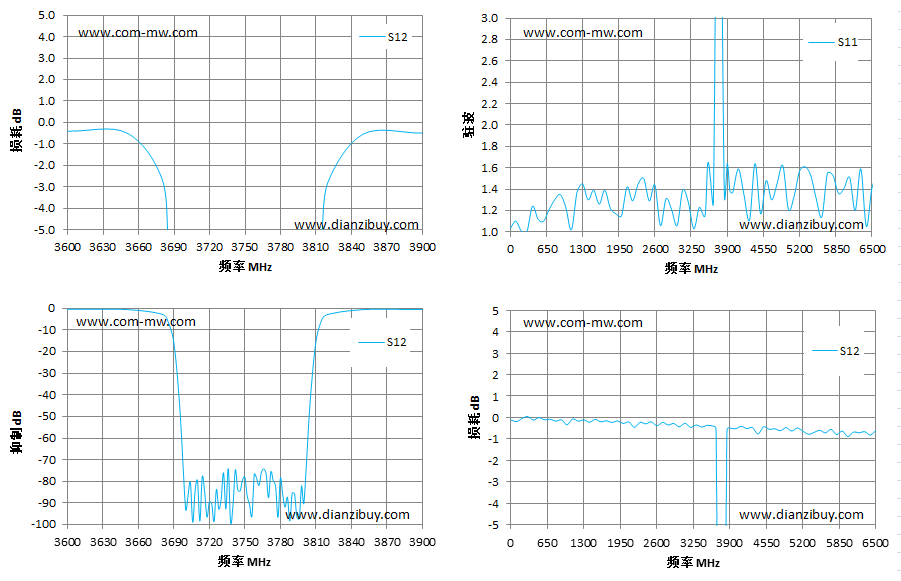

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
