DC~12GHz,双刀双掷,反射式,20ms,N ,24V
- L2N22412
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 12 | GHz |
| 插入损耗 | 0.2@3GHz；0.7@13GHz | dB | ||
| 隔离度 | 80@3GHz; 60@13GHz | dB | ||
| 驻波比 | 1.2@3GHz; 1.6@13GHz |
其它参数
| 开关路数 | 双刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 20ms |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 200W@3GHz; 150W@6GHz; 50W@12.4GHz |
| 工作电压 | +24V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 开关寿命 | 100万次 |

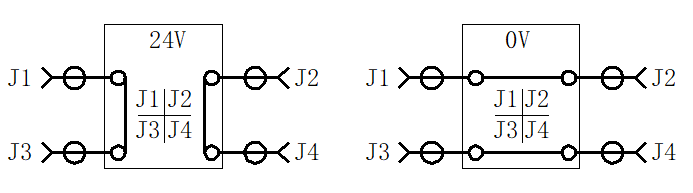

控制电路图

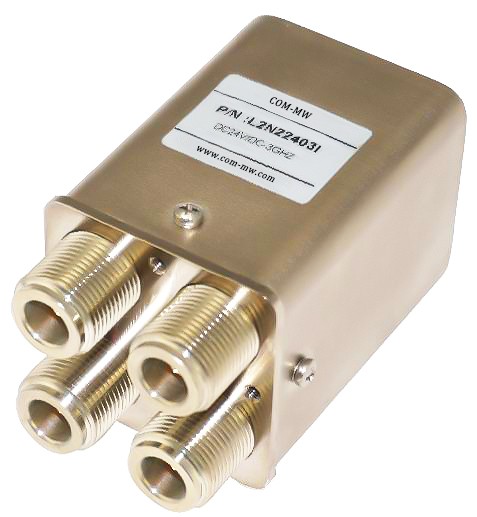

参考实物图

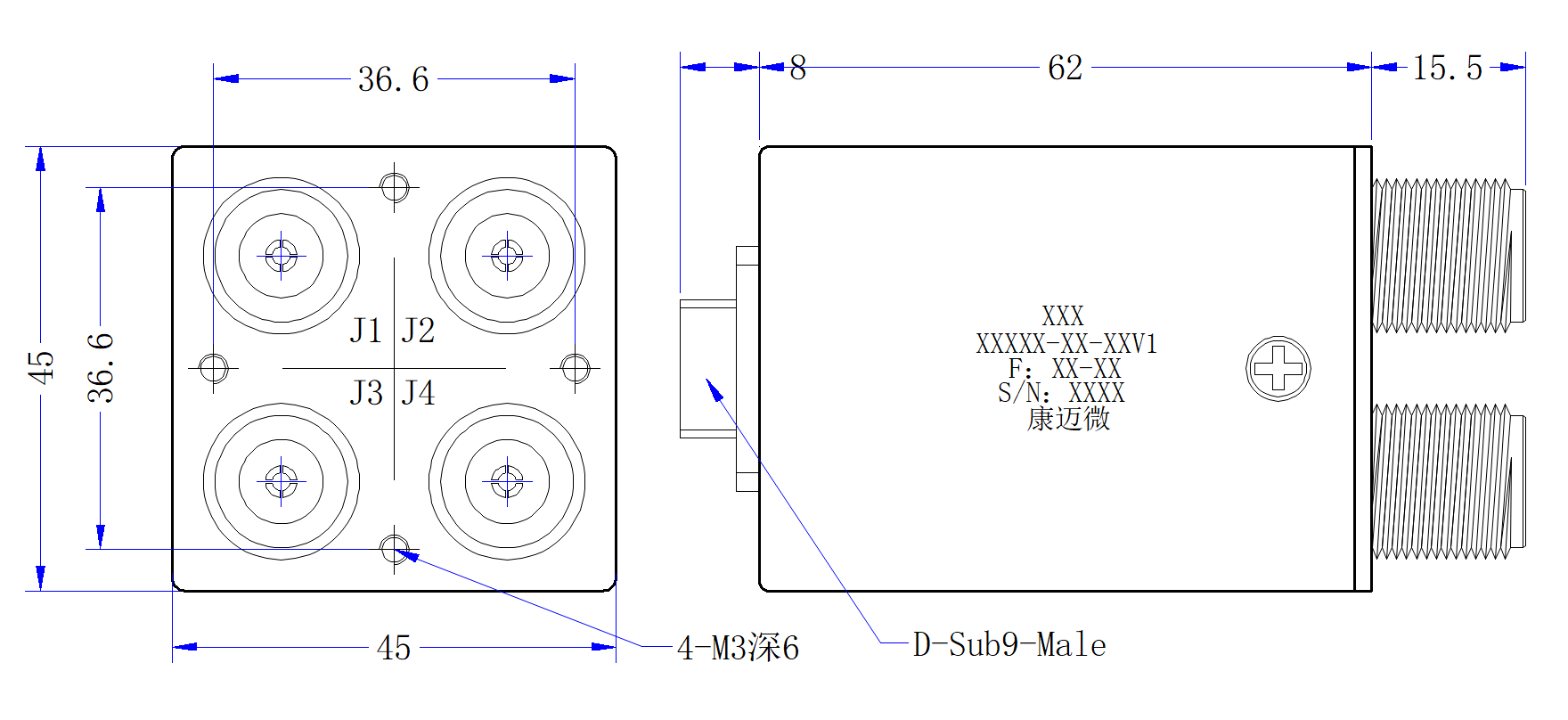

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
