产品
延时器
工作频率 200~2000MHz,延时量 39ps,表面贴装
- DTD2-0-2G-2951
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 2000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 延时量 | 39 | ps | ||
| 延时精度 | ±3 | ps | ||
| 驻波比 | 1.3 |
环境要求
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -55~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S22 驻波 |
| 200 | 1.03 | -0.07 | 37.75 | 1.02 |
| 386 | 1.04 | -0.1 | 39.5 | 1.04 |
| 571 | 1.06 | -0.11 | 39.38 | 1.06 |
| 757 | 1.07 | -0.12 | 39.25 | 1.07 |
| 943 | 1.08 | -0.13 | 39.5 | 1.08 |
| 1129 | 1.09 | -0.16 | 39.63 | 1.09 |
| 1314 | 1.09 | -0.19 | 38.75 | 1.1 |
| 1500 | 1.1 | -0.19 | 38.25 | 1.1 |
| 1686 | 1.1 | -0.2 | 39.75 | 1.11 |
| 1871 | 1.11 | -0.22 | 39.38 | 1.12 |
| 2057 | 1.1 | -0.25 | 41.13 | 1.13 |
| 2243 | 1.1 | -0.29 | 39.13 | 1.14 |
| 2429 | 1.1 | -0.32 | 38.88 | 1.15 |
| 2614 | 1.09 | -0.44 | 41.25 | 1.18 |
| 2800 | 1.12 | -0.92 | 37 | 1.3 |
参考实物图
外形结构图（mm）

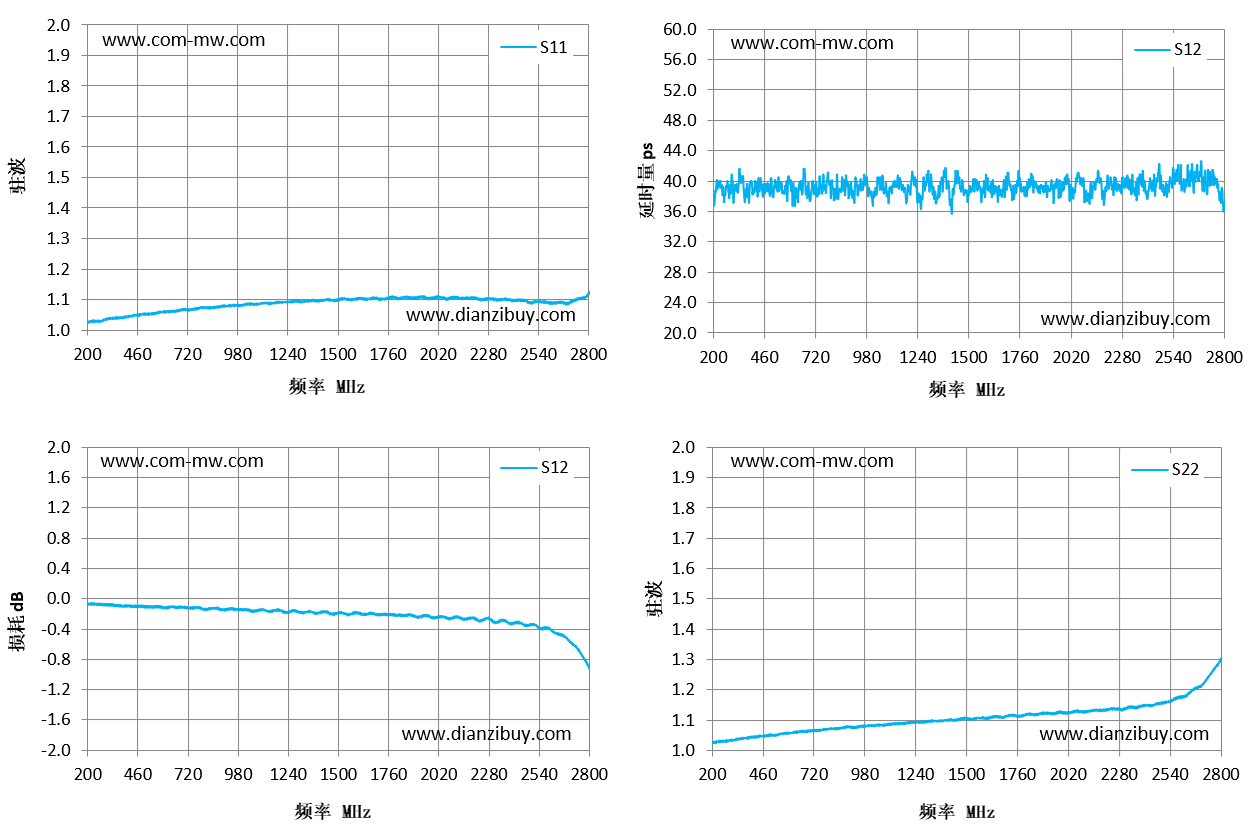

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
