产品
低噪声放大器
100~6000MHz, 增益32dB, 噪声系数1.8dB, P-1dB功率15dBm, OIP322dBm, SMA
- DLNA-100-6000-14
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 6000 | MHz |
| 增益 | 32 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 1.8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 22 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +5V |
| 工作电流 | 200mA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1dB功率 dBm |
| 100 | 1.91 | 1.61 | 35.55 | 1.3 | 17.2 |
| 593 | 1.54 | 1.11 | 35.68 | 1.1 | 17.56 |
| 1086 | 1.22 | 1.32 | 35.79 | 0.86 | 17.41 |
| 1579 | 1.42 | 1.68 | 35.48 | 1.26 | 16.88 |
| 2071 | 1.77 | 1.87 | 35.24 | 1.02 | 16.65 |
| 2564 | 1.48 | 1.49 | 35.46 | 1.27 | 16.73 |
| 3057 | 1.28 | 1.25 | 35.56 | 1.2 | 16.32 |
| 3550 | 1.9 | 1.8 | 34.55 | 1.03 | 15.92 |
| 4043 | 1.75 | 1.6 | 34.06 | 1.23 | 16.03 |
| 4536 | 1.2 | 1.4 | 34.24 | 1.32 | 15.82 |
| 5029 | 1.39 | 1.75 | 33.46 | 1.46 | 15.02 |
| 5521 | 1.35 | 1.62 | 32.71 | 1.4 | 15.88 |
| 6014 | 1.25 | 1.16 | 32.4 | 1.51 | 15.2 |
| 6507 | 1.64 | 1.25 | 32.6 | 1.45 | 14.38 |
| 7000 | 1.86 | 1.56 | 32.43 | 1.75 | 13.77 |
参考实物图
外形结构图（mm）

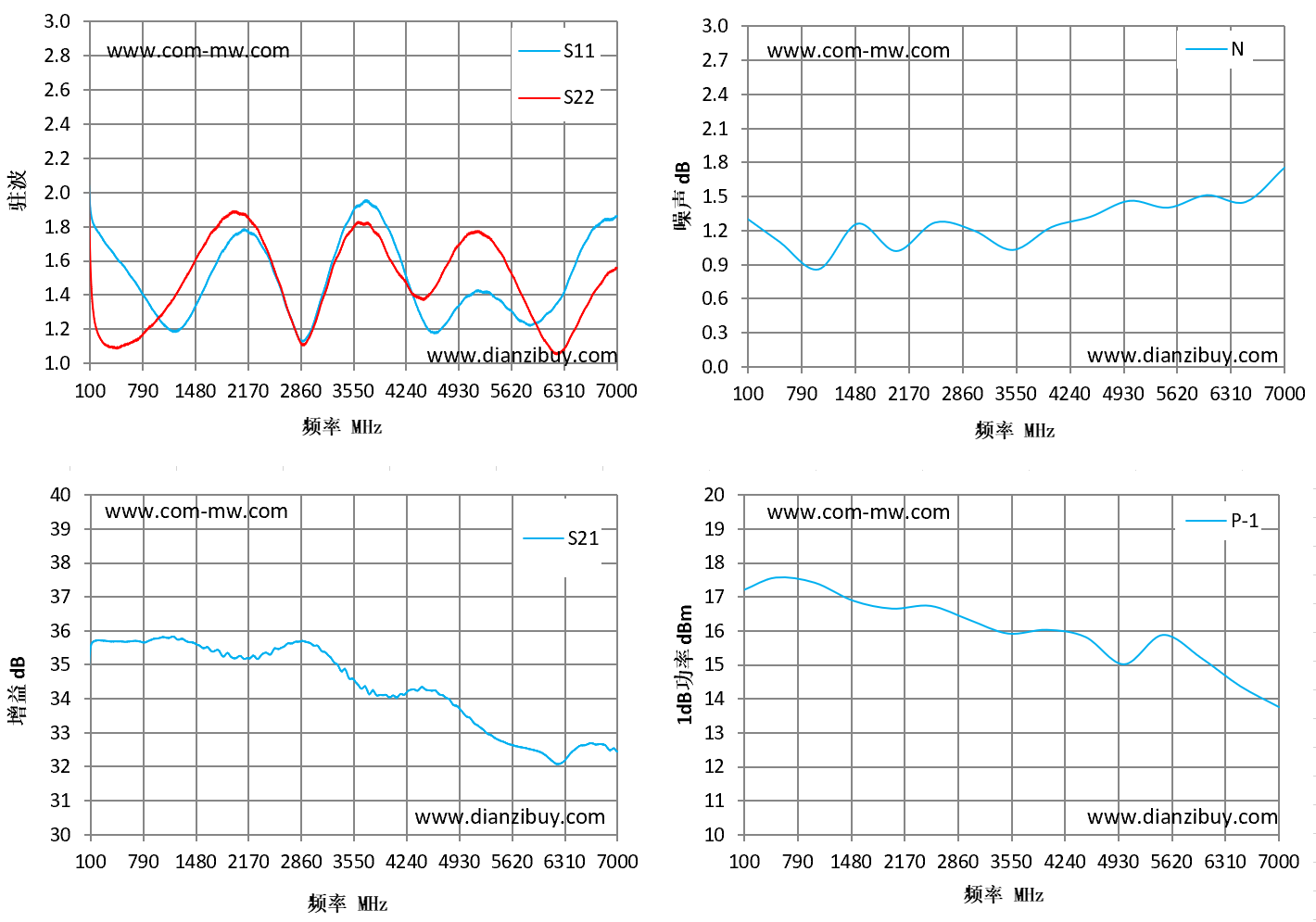

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
