隔离器缩略图

隔离器

工作频率470~520MHz, 通过功率100W, SMA

  • DG9-470-520-1197
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,大功率。

主要参数

参数 最小 典型 最大 单位
工作频率 470 ~ 520 MHz
插入损耗 0.6 dB
隔离度 18 dB
驻波比 1.3

其它参数

通过功率100W设计保证
耐反射功率10W设计保证
传输方向从左到右
接口形式SMA-K
阻抗50Ω
工作温度-30~+75℃设计保证

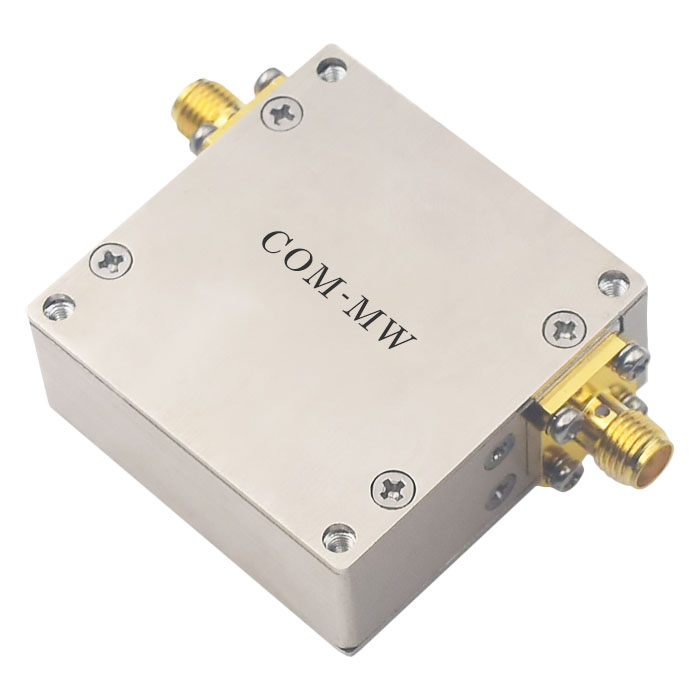

参考实物图

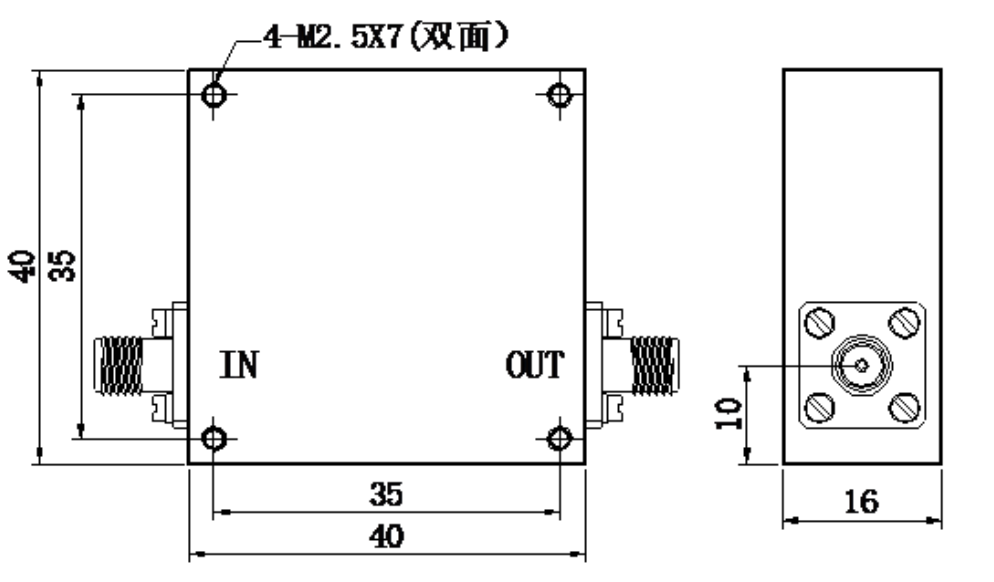

外形结构图(mm)

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
