滤波器
通带频率10000~18000MHz, DC-8500MHz≥40dB, , SMA
- ZHPF6-M10000-18000-3111
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-8500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 2 | 275.56 | 311.39 | -71.42 | -90.1 | -1.43 |
| 3.21 | 282 | 398.96 | -76.15 | -82.33 | 23.31 |
| 4.43 | 176.7 | 197.03 | -68.85 | -71.97 | 8.26 |
| 5.64 | 200.18 | 1044.59 | -70.86 | -69.78 | 23.84 |
| 6.86 | 137.05 | 783.69 | -83.09 | -80.03 | -14.57 |
| 8.07 | 100.4 | 118.63 | -74.59 | -71.03 | 1.37 |
| 9.29 | 17.6 | 18.56 | -19.49 | -18.46 | 0.58 |
| 10.5 | 1.71 | 1.69 | -0.81 | -0.76 | 0.31 |
| 11.71 | 1.18 | 1.09 | -0.79 | -0.24 | 0.27 |
| 12.93 | 1.31 | 1.31 | -0.32 | -0.02 | 0.39 |
| 14.14 | 1.38 | 1.41 | -0.18 | -0.27 | 0.38 |
| 15.36 | 1.43 | 1.37 | -0.45 | -0.19 | 0.12 |
| 16.57 | 1.46 | 1.51 | -0.1 | -0.56 | 0.15 |
| 17.79 | 1.65 | 1.7 | -0.52 | -0.99 | 0.03 |
| 19 | 1.34 | 1.23 | -0.74 | -0.12 | 0.17 |

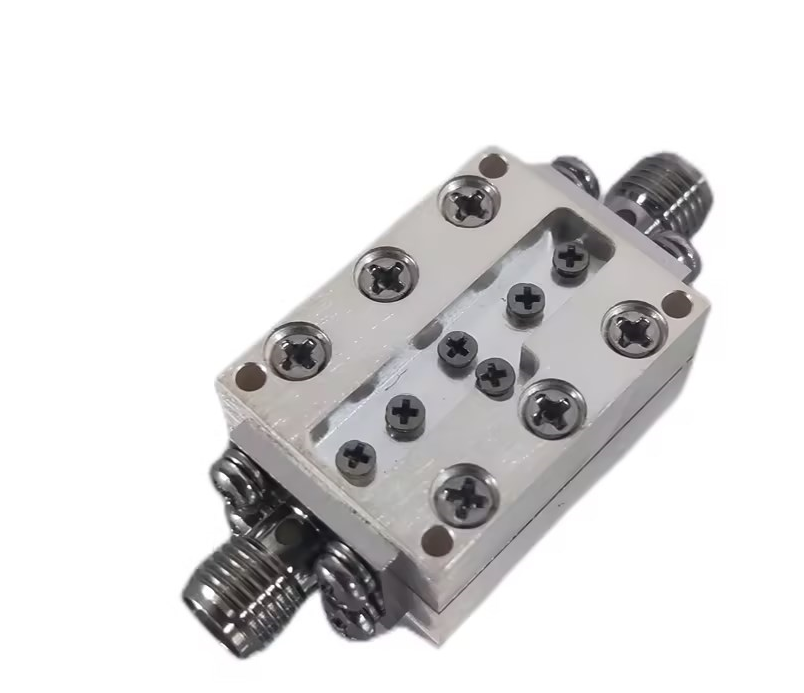

参考实物图

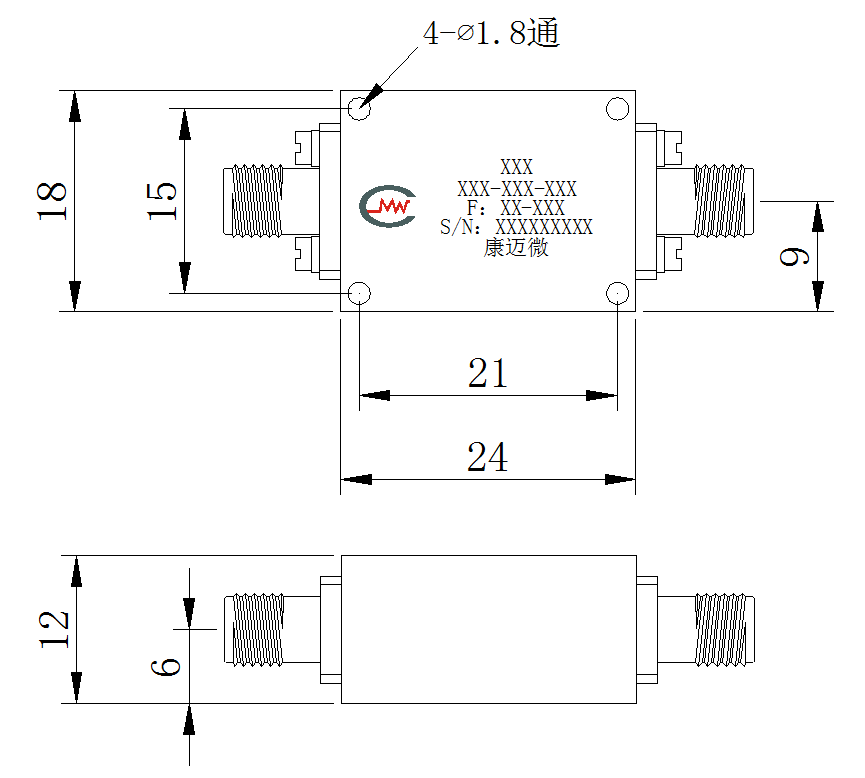

外形结构图（mm）

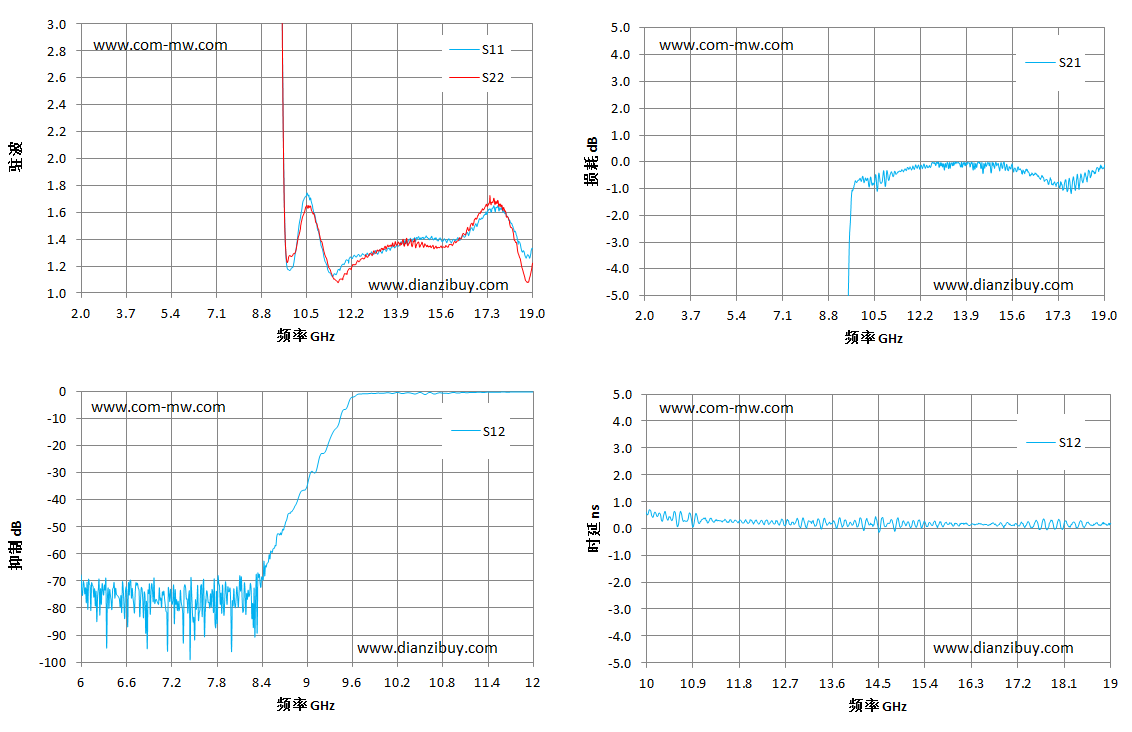

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
