电桥
3500~4500MHz, 200W, 90°电桥, 表面贴装
- ZHC8-3500-4500-3576
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3500 | ~ | 4500 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| 90° | 4 | 3 | 2 | 1 |

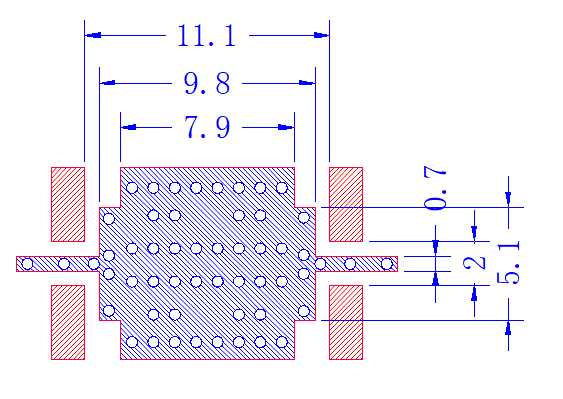

建议PCB布局图

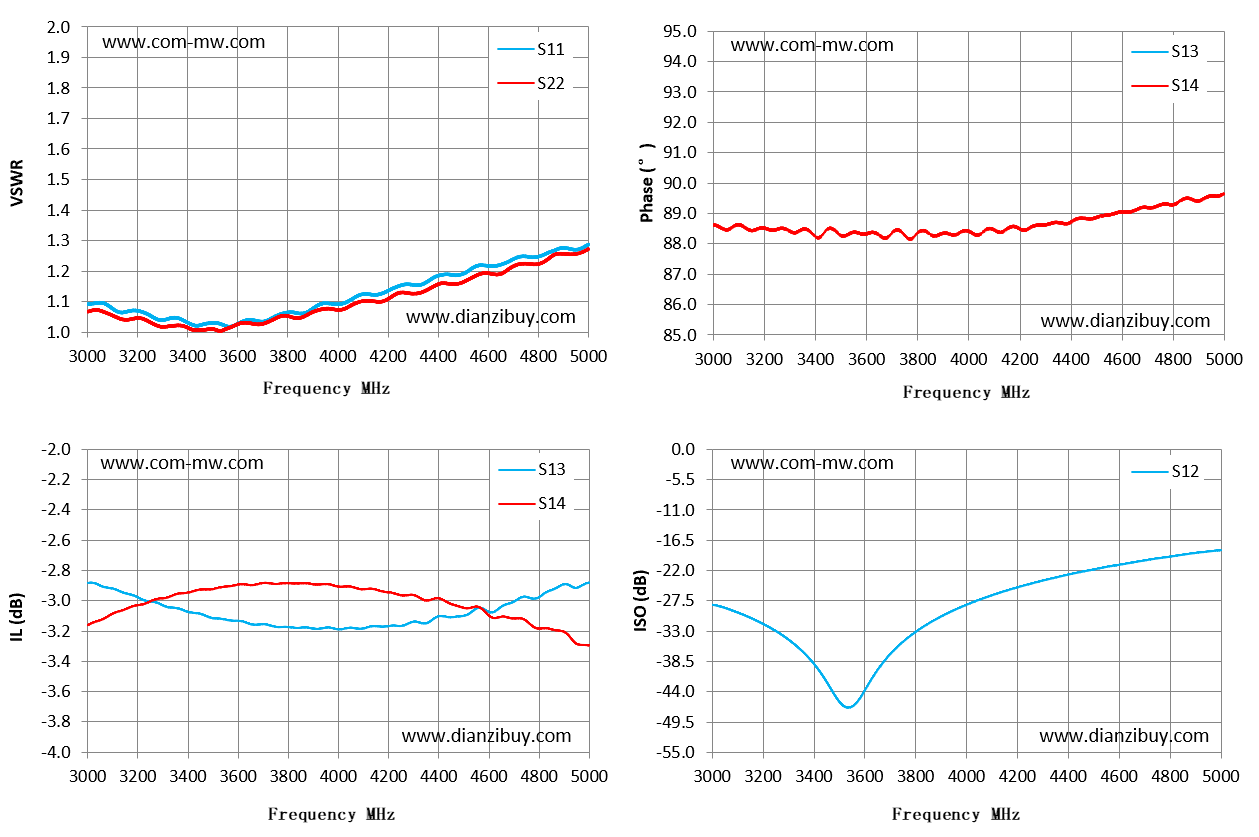

典型测试曲线图
参考实物图

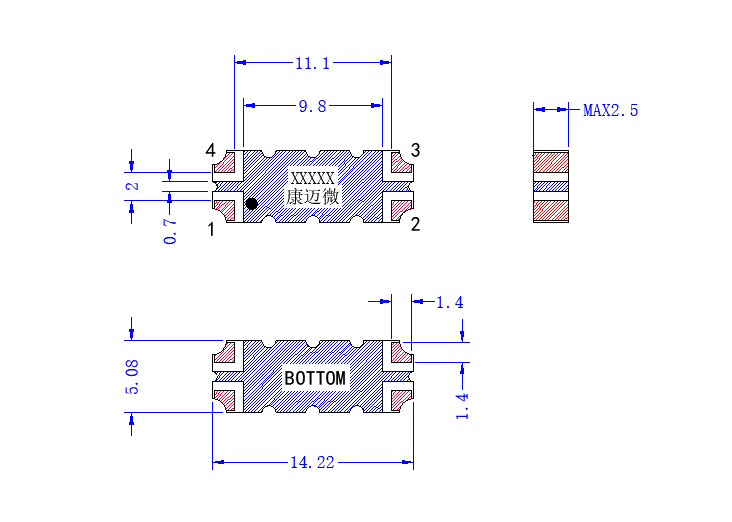

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 3000 | 1.09 | -2.88 | -3.16 | 88.62 | -28.22 |
| 3143 | 1.06 | -2.95 | -3.06 | 88.45 | -30.45 |
| 3286 | 1.04 | -3.02 | -2.99 | 88.47 | -34.08 |
| 3429 | 1.02 | -3.08 | -2.93 | 88.32 | -40.73 |
| 3571 | 1.02 | -3.13 | -2.9 | 88.35 | -45.8 |
| 3714 | 1.04 | -3.16 | -2.88 | 88.45 | -36.49 |
| 3857 | 1.06 | -3.18 | -2.88 | 88.27 | -31.45 |
| 4000 | 1.09 | -3.19 | -2.91 | 88.41 | -28.22 |
| 4143 | 1.12 | -3.17 | -2.92 | 88.45 | -25.85 |
| 4286 | 1.16 | -3.14 | -2.96 | 88.62 | -23.99 |
| 4429 | 1.19 | -3.11 | -3.01 | 88.83 | -22.46 |
| 4571 | 1.22 | -3.05 | -3.05 | 89 | -21.17 |
| 4714 | 1.24 | -2.99 | -3.12 | 89.19 | -20.06 |
| 4857 | 1.27 | -2.92 | -3.19 | 89.5 | -19.09 |
| 5000 | 1.29 | -2.88 | -3.3 | 89.64 | -18.33 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
