滤波器
阻带频率2110~2130MHz, ≥50dB, 通带频率DC~2102MHz, 2138~4500MHz, N
- K6-2110-2130-8N50150-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2130 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2102 | MHz | |
| 通带频率 | 2138 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2050 | -0.44 | 1.16 |
| 2102 | -1.94 | 1.35 |
| 2104 | -3.39 | 3.76 |
| 2106 | -12.73 | 10.41 |
| 2108 | -32.41 | 19.62 |
| 2110 | -74.97 | 30.06 |
| 2114 | -66.26 | 33.89 |
| 2120 | -66.65 | 44.12 |
| 2126 | -62.46 | 43.71 |
| 2130 | -73.65 | 30.7 |
| 2132 | -36.56 | 18.78 |
| 2134 | -12.46 | 11.44 |
| 2136 | -3.41 | 2.27 |
| 2138 | -1.76 | 1.33 |
| 2200 | -0.39 | 1.19 |
参考实物图

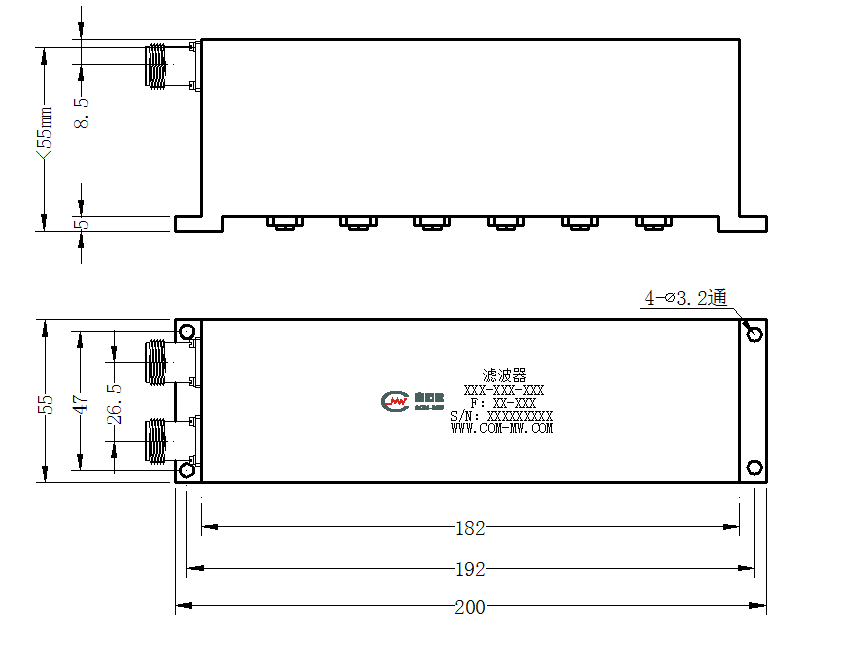

外形结构图（mm）

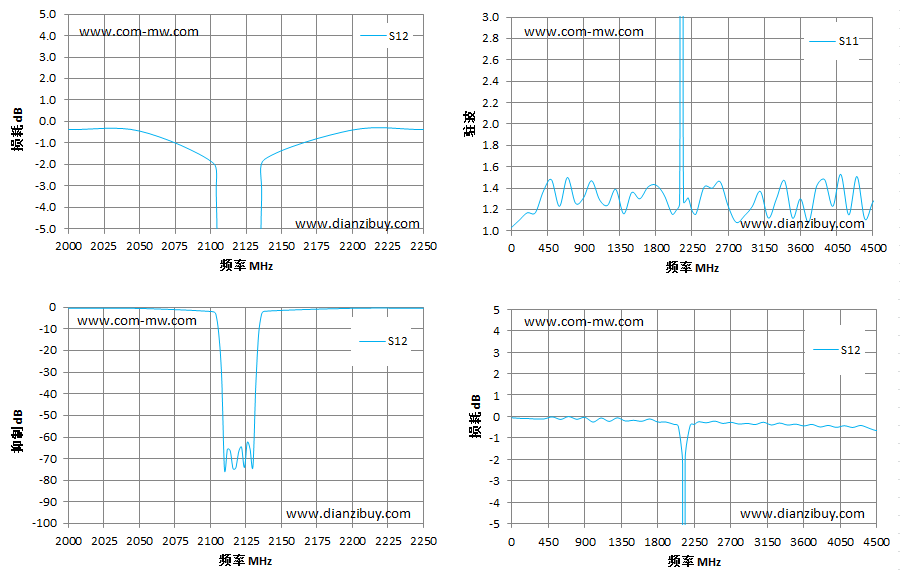

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
