产品
滤波器
阻带频率2200~2400MHz, ≥50dB, 通带频率DC~2190MHz, 2410~4000MHz, SMA
- K6-2200-2400-10S50100-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2200 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2190 | MHz | |
| 通带频率 | 2410 | ~ | 4000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2150 | -0.42 | 1.23 |
| 2180 | -0.82 | 1.35 |
| 2185 | -1.16 | 1.38 |
| 2190 | -2.89 | 1.42 |
| 2195 | -36.71 | 27.41 |
| 2200 | -76.11 | 36.25 |
| 2250 | -76.54 | 45.2 |
| 2300 | -59.65 | 43.49 |
| 2350 | -58.55 | 41.48 |
| 2400 | -74.65 | 31.26 |
| 2405 | -29.46 | 27.46 |
| 2410 | -2.96 | 1.36 |
| 2415 | -1.13 | 1.33 |
| 2420 | -0.79 | 1.31 |
| 2450 | -0.48 | 1.48 |

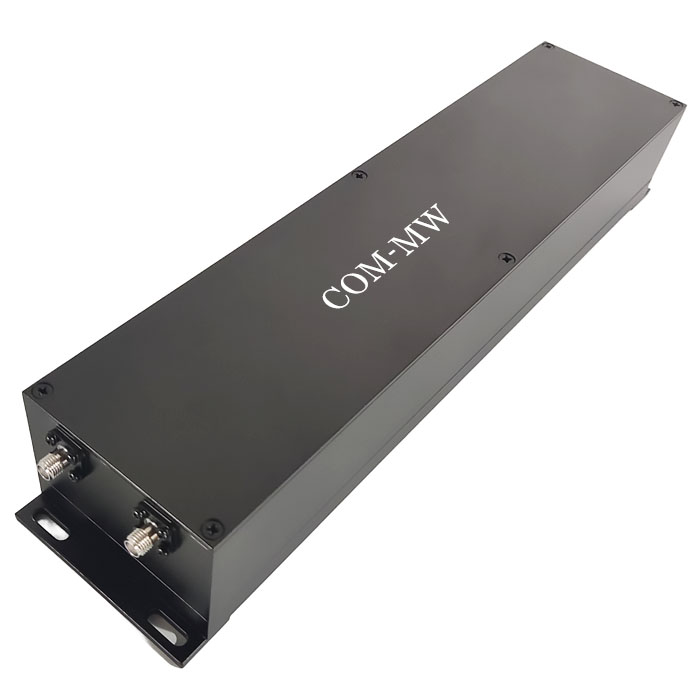

参考实物图

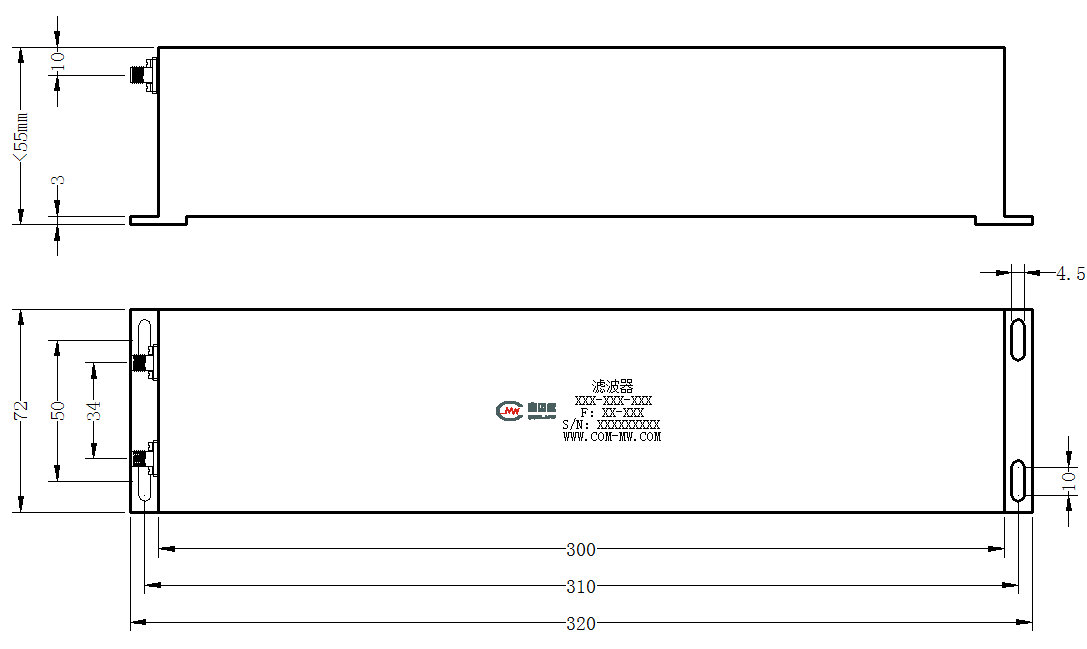

外形结构图（mm）

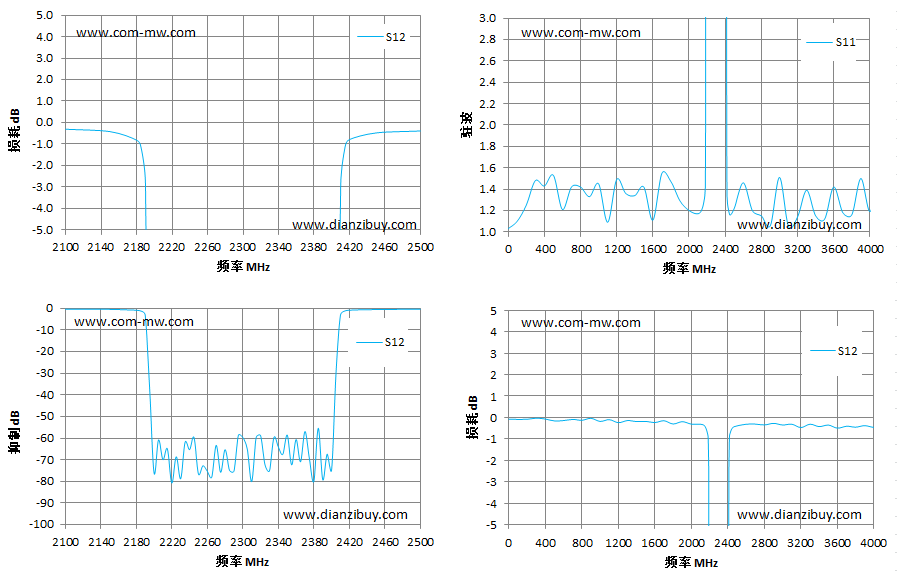

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
