产品
功分器
13.75~14.5GHz, 600W, 3路, 相位0°, 波导口, 工业级
- ZPD8-3W13.75-14.5G-2717
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 13.75 | ~ | 14.5 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 无 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 600W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（FBP120） |
| 分配端口 | 1，2，3（FBP120） |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S14 相位 ° |
|---|---|---|---|---|---|
| 13 | 1.09 | -5.13 | -4.99 | -5.14 | -1.42 |
| 13.14 | 1.1 | -5 | -4.94 | -5.05 | 0.74 |
| 13.29 | 1.13 | -5.09 | -4.89 | -4.79 | -0.11 |
| 13.43 | 1.17 | -5.03 | -5.1 | -4.91 | -2.27 |
| 13.57 | 1.19 | -4.88 | -5.01 | -4.99 | -1.09 |
| 13.71 | 1.13 | -4.93 | -4.9 | -4.99 | -0.32 |
| 13.86 | 1.09 | -4.87 | -5.02 | -4.86 | -0.05 |
| 14 | 1.19 | -4.9 | -4.98 | -4.76 | -0.66 |
| 14.14 | 1.28 | -4.95 | -5 | -5.07 | -1.6 |
| 14.29 | 1.19 | -4.81 | -4.83 | -4.92 | 0.78 |
| 14.43 | 1.07 | -4.87 | -4.74 | -4.75 | -0.02 |
| 14.57 | 1.14 | -4.84 | -4.91 | -4.86 | -0.97 |
| 14.71 | 1.22 | -4.79 | -4.91 | -4.81 | 0.07 |
| 14.86 | 1.22 | -4.91 | -4.91 | -4.97 | -1.03 |
| 15 | 1.15 | -4.76 | -4.79 | -4.93 | 0.94 |

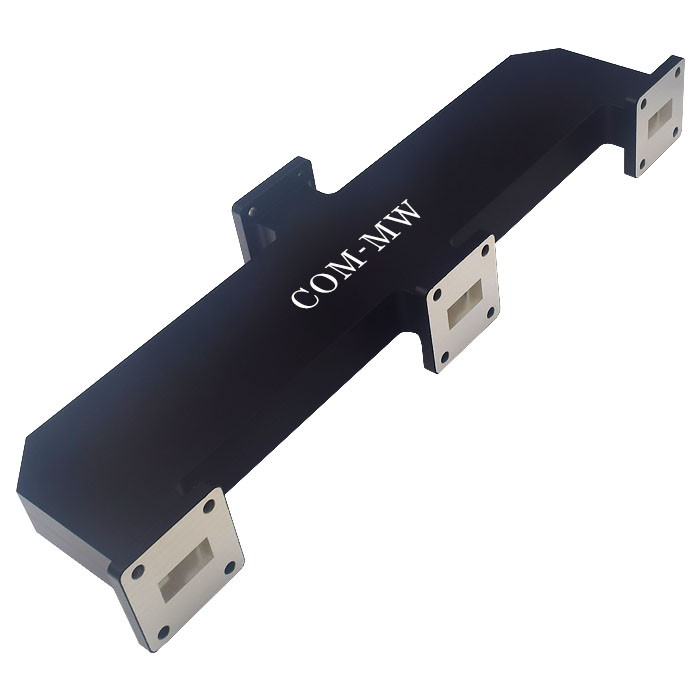

参考实物图

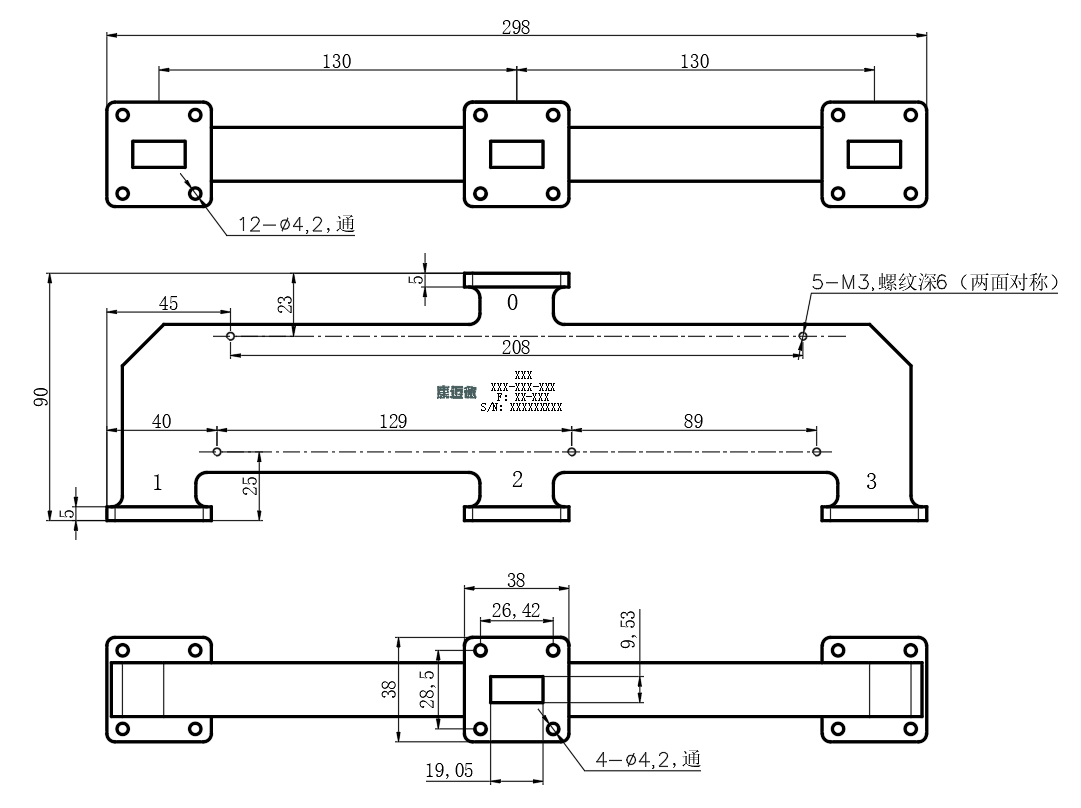

外形结构图（mm）

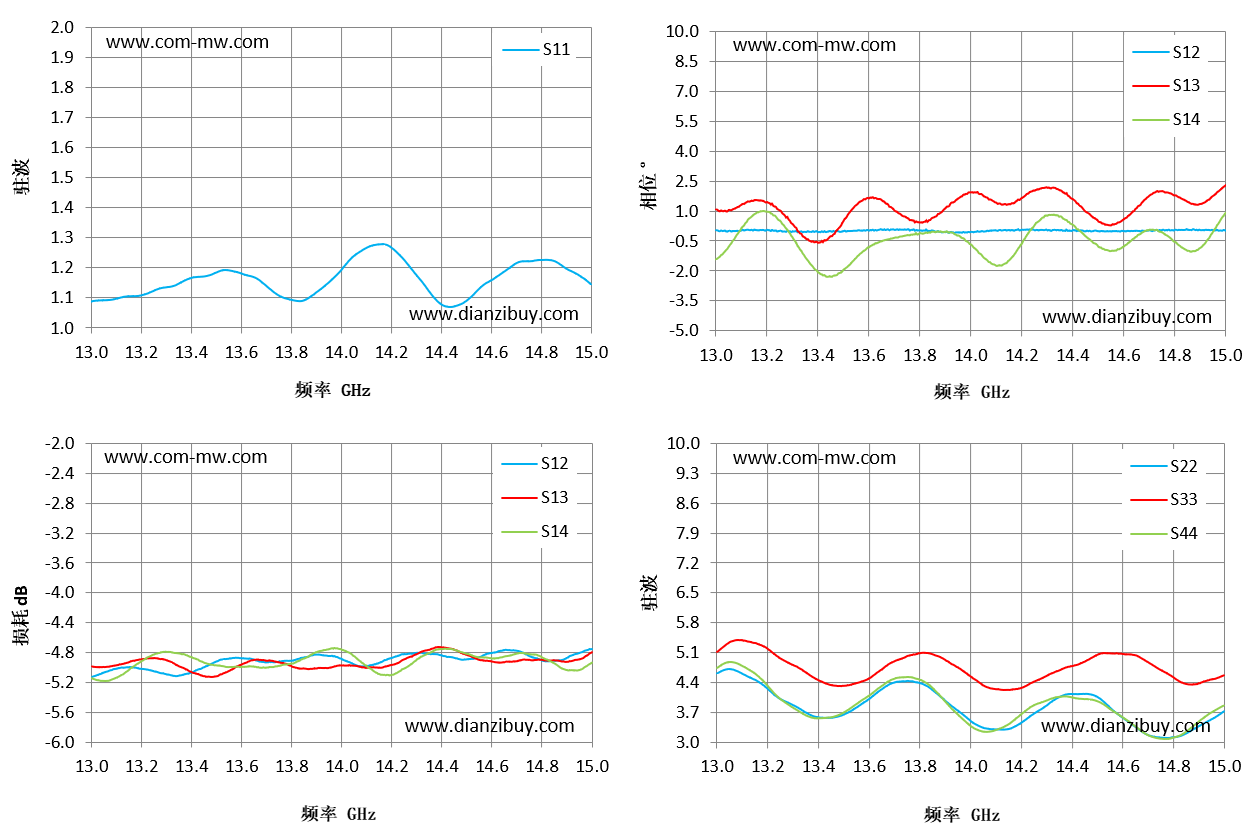

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
