产品
功率放大器
9.8~18.2GHz, 增益38dB, 饱和功率26dBm, SMA
- DPA8-9.8-18.2G-3605
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9.8 | ~ | 18.2 | GHz |
| 增益 | 38 | dB | ||
| 增益平坦度 | ±0.75 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 13 | dBc | ||
| 输出三阶交截点 | 30 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |

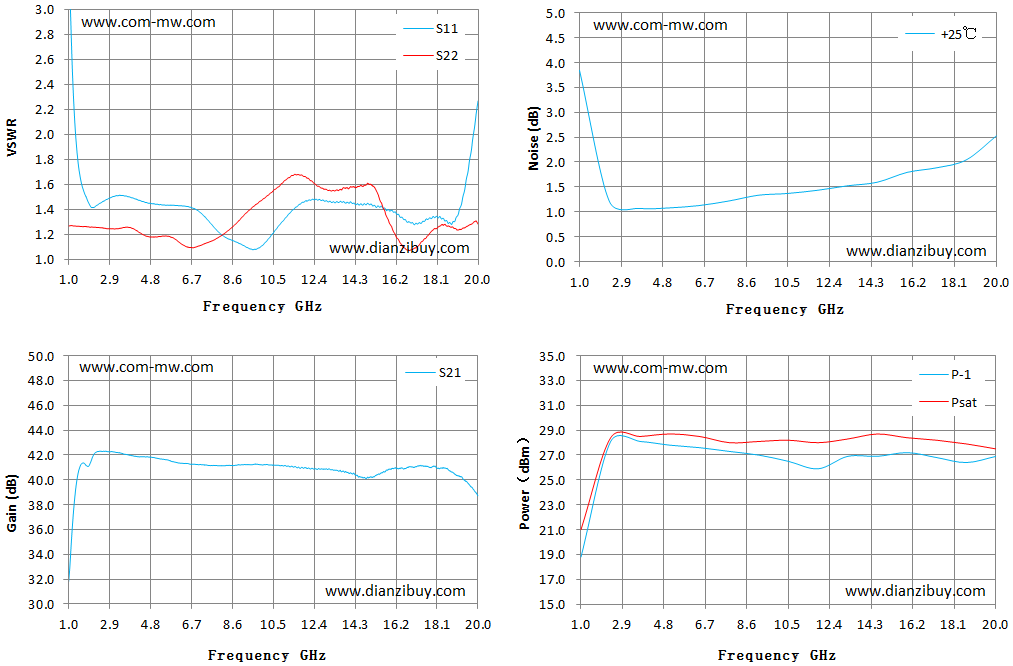

典型测试数据
| Frequency GHz | S11 SWR | S22 SWR | Gain dB | NF dB | P-1 OUT dBm | Psat dBm |
| 1 | 3.27 | 1.27 | 31.78 | 3.85 | 18.8 | 21 |
| 2.36 | 1.44 | 1.26 | 42.29 | 1.21 | 28.1 | 28.4 |
| 3.71 | 1.51 | 1.26 | 42.04 | 1.07 | 28.1 | 28.5 |
| 5.07 | 1.44 | 1.18 | 41.75 | 1.08 | 27.8 | 28.7 |
| 6.43 | 1.43 | 1.11 | 41.33 | 1.13 | 27.6 | 28.5 |
| 7.79 | 1.25 | 1.16 | 41.16 | 1.22 | 27.3 | 28 |
| 9.14 | 1.11 | 1.36 | 41.23 | 1.34 | 27 | 28.1 |
| 10.5 | 1.22 | 1.56 | 41.2 | 1.37 | 26.5 | 28.2 |
| 11.86 | 1.46 | 1.67 | 40.99 | 1.44 | 25.9 | 28 |
| 13.21 | 1.46 | 1.55 | 40.82 | 1.52 | 26.9 | 28.3 |
| 14.57 | 1.45 | 1.6 | 40.21 | 1.6 | 26.9 | 28.7 |
| 15.93 | 1.39 | 1.28 | 40.85 | 1.8 | 27.2 | 28.4 |
| 17.29 | 1.3 | 1.12 | 41.15 | 1.89 | 26.8 | 28.2 |
| 18.64 | 1.29 | 1.27 | 40.8 | 2.05 | 26.4 | 27.9 |
| 20 | 2.27 | 1.29 | 38.73 | 2.53 | 26.9 | 27.5 |

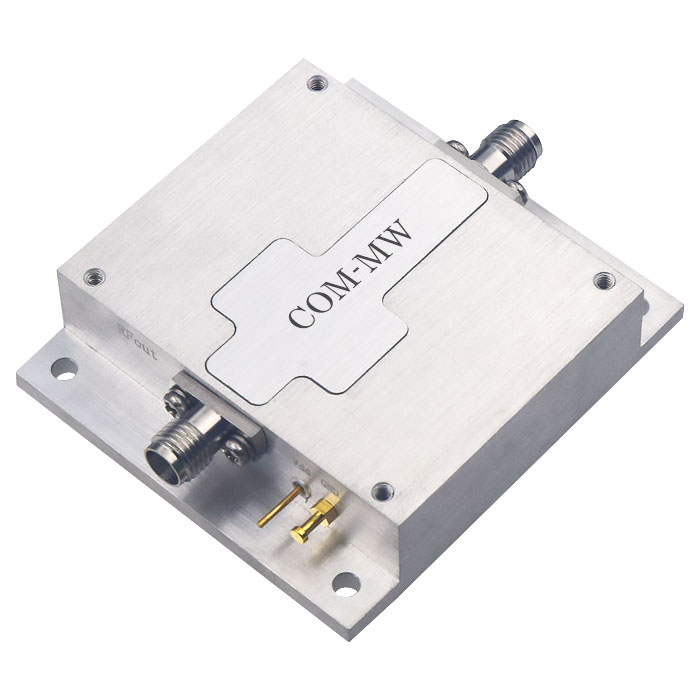

参考实物图
外形结构图
注意事项
