产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 40 | GHz |
| 插入损耗 | 10 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 2 |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 300mA+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8 |
典型测试数据
| Frequency | S11 | IL | ISO1 | ISO2 | ISO3 | ISO4 | S22 |
| GHz | VSWR | dB | dB | dB | dB | dB | VSWR |
| 0.01 | 1.84 | -3.35 | -73.65 | -71.83 | -70.87 | -68.29 | 1.82 |
| 3.12 | 1.80 | -4.49 | -82.47 | -82.62 | -83.05 | -82.39 | 1.46 |
| 6.22 | 1.72 | -5.20 | -80.76 | -81.2 | -82.23 | -80.79 | 1.24 |
| 9.33 | 1.47 | -5.55 | -83.62 | -83.04 | -84.11 | -83.63 | 1.24 |
| 12.44 | 1.71 | -6.02 | -82.92 | -81.45 | -83.69 | -82.53 | 1.52 |
| 15.54 | 1.64 | -6.7 | -81.67 | -82.68 | -81.03 | -83.8 | 1.42 |
| 18.65 | 1.42 | -6.9 | -80.45 | -80.15 | -79.81 | -80.88 | 1.22 |
| 21.76 | 1.72 | -7.7 | -76.47 | -80.66 | -78.37 | -80.61 | 1.05 |
| 24.86 | 1.58 | -7.86 | -81.68 | -79.67 | -78.54 | -80.44 | 1.16 |
| 27.97 | 1.35 | -8.96 | -76.52 | -75.67 | -76.9 | -75.81 | 1.7 |
| 31.07 | 1.66 | -9.20 | -75.55 | -75.95 | -75.91 | -75.81 | 1.63 |
| 34.18 | 1.57 | -9.44 | -75.1 | -75.91 | -76.2 | -76.76 | 1.5 |
| 37.29 | 1.68 | -9.9 | -75.07 | -75.14 | -74.84 | -74.84 | 1.38 |
| 40.39 | 1.66 | -10.96 | -73.24 | -73.60 | -73.45 | -72.61 | 1.41 |
| 43.5 | 4.30 | -14.38 | -75.87 | -70.37 | -69.96 | -68.37 | 2.14 |

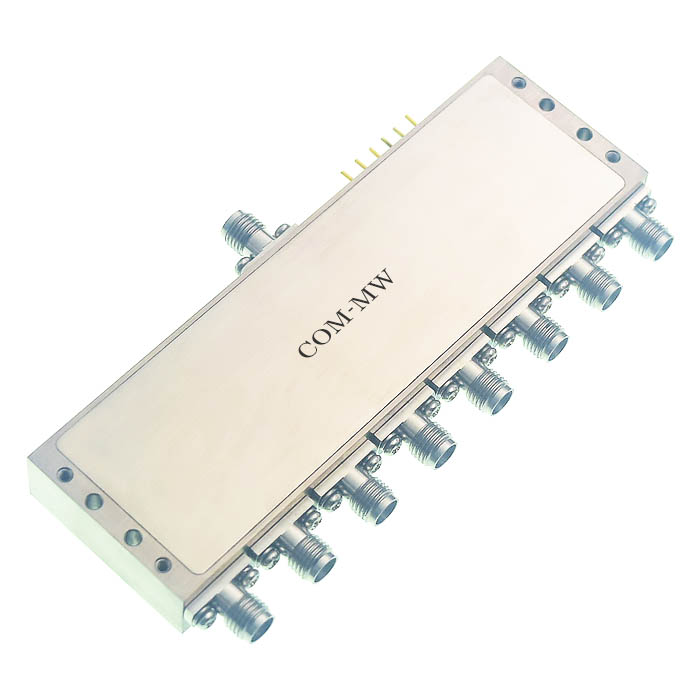

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
