耦合器
2100~2400MHz,耦合度 6dB,SMA,10W
- ZDC-BM2200-2300-0908
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2100 | ~ | 2400 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 5.5 | 6 | 6.5 | dB |
| 方向性 | 8 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 2000.00 | 1.05 | 1.05 | 1.13 | -1.34 | -6.48 | -24.52 |
| 2036.00 | 1.05 | 1.05 | 1.13 | -1.32 | -6.43 | -24.41 |
| 2071.00 | 1.06 | 1.04 | 1.13 | -1.34 | -6.43 | -24.30 |
| 2107.00 | 1.06 | 1.04 | 1.12 | -1.39 | -6.37 | -24.24 |
| 2143.00 | 1.07 | 1.03 | 1.12 | -1.38 | -6.32 | -24.17 |
| 2179.00 | 1.07 | 1.03 | 1.11 | -1.35 | -6.33 | -24.06 |
| 2214.00 | 1.07 | 1.03 | 1.11 | -1.41 | -6.27 | -24.02 |
| 2250.00 | 1.08 | 1.04 | 1.11 | -1.44 | -6.23 | -24.01 |
| 2286.00 | 1.08 | 1.04 | 1.10 | -1.38 | -6.25 | -23.91 |
| 2321.00 | 1.08 | 1.05 | 1.10 | -1.39 | -6.18 | -23.85 |
| 2357.00 | 1.08 | 1.05 | 1.09 | -1.48 | -6.12 | -23.92 |
| 2393.00 | 1.09 | 1.06 | 1.08 | -1.45 | -6.19 | -23.91 |
| 2429.00 | 1.09 | 1.07 | 1.08 | -1.36 | -6.16 | -23.79 |
| 2464.00 | 1.10 | 1.07 | 1.07 | -1.45 | -6.01 | -23.85 |
| 2500.00 | 1.10 | 1.09 | 1.06 | -1.51 | -6.13 | -24.00 |

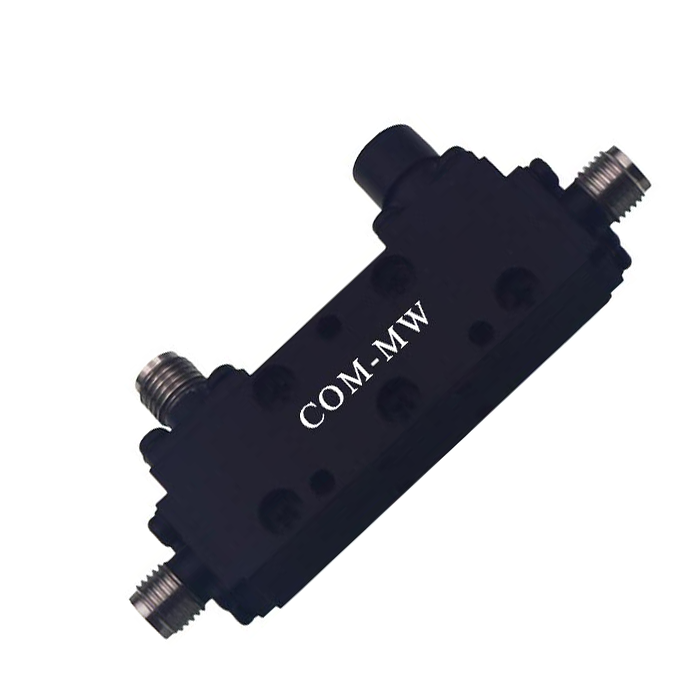

参考实物图

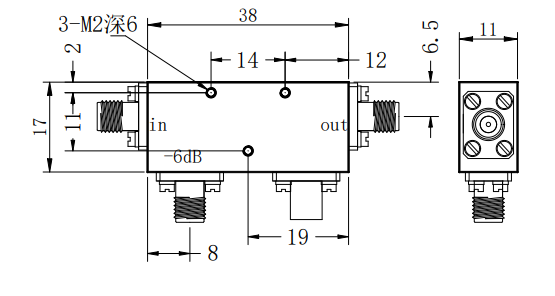

外形结构图（mm）

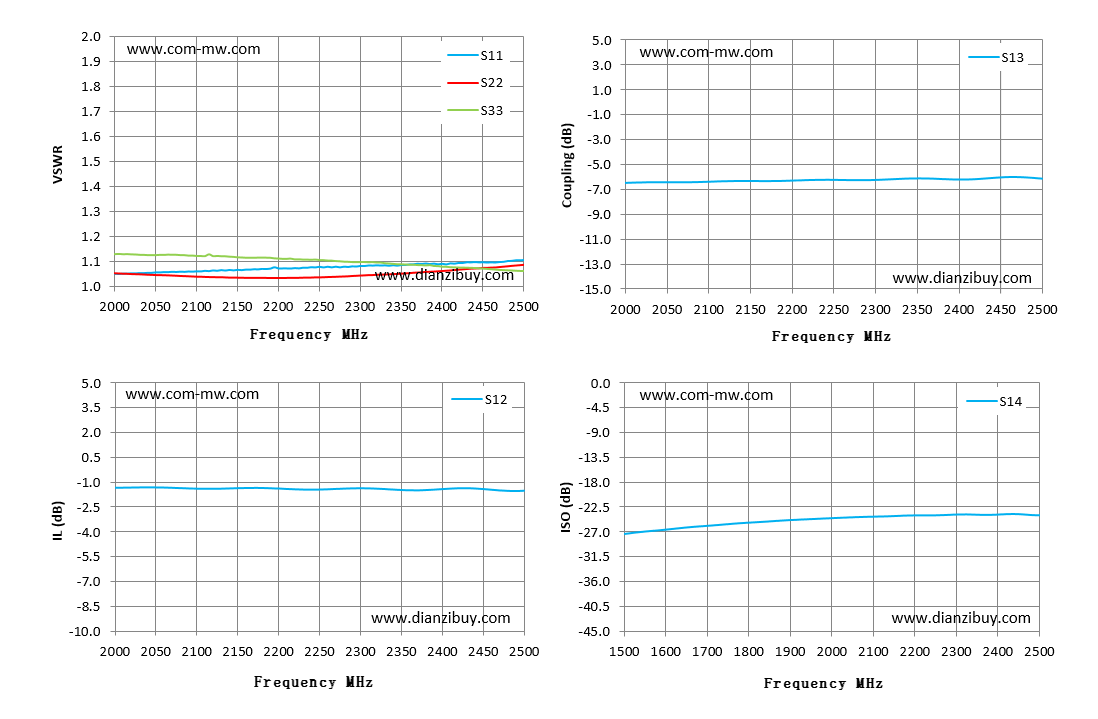

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
