产品
低噪声放大器
工作频率 30~2000MHz,增益 30dB,噪声系数 dB,P-1dB功率 15dBm,SMA
- DLNA8-30-2000-2315
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 2000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 3 | 4 | dB | |
| 噪声系数 | 2.2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 增益 dB | S12 噪声 dB | S12 1dB功率 dBm |
| 30 | 1.75 | 1.23 | 36.37 | 3.3 | 20.02 |
| 171 | 1.8 | 1.33 | 34.93 | 1.92 | 19.7 |
| 311 | 1.72 | 1.54 | 34.9 | 1.73 | 19.88 |
| 452 | 1.67 | 1.66 | 34.89 | 1.75 | 20.6 |
| 593 | 1.73 | 1.63 | 34.83 | 1.78 | 20 |
| 734 | 1.79 | 1.46 | 34.41 | 1.84 | 19.88 |
| 874 | 1.83 | 1.24 | 34.35 | 1.93 | 19.63 |
| 1015 | 1.81 | 1.07 | 34.19 | 1.95 | 19.43 |
| 1156 | 1.76 | 1.26 | 34.18 | 1.88 | 19.8 |
| 1296 | 1.72 | 1.53 | 34.24 | 1.87 | 19.85 |
| 1437 | 1.71 | 1.76 | 33.96 | 1.76 | 19.89 |
| 1578 | 1.73 | 1.88 | 33.95 | 1.67 | 19.68 |
| 1719 | 1.73 | 1.83 | 33.55 | 1.7 | 19.6 |
| 1859 | 1.72 | 1.67 | 33.26 | 1.84 | 19.58 |
| 2000 | 1.7 | 1.46 | 33.13 | 2.12 | 19.68 |

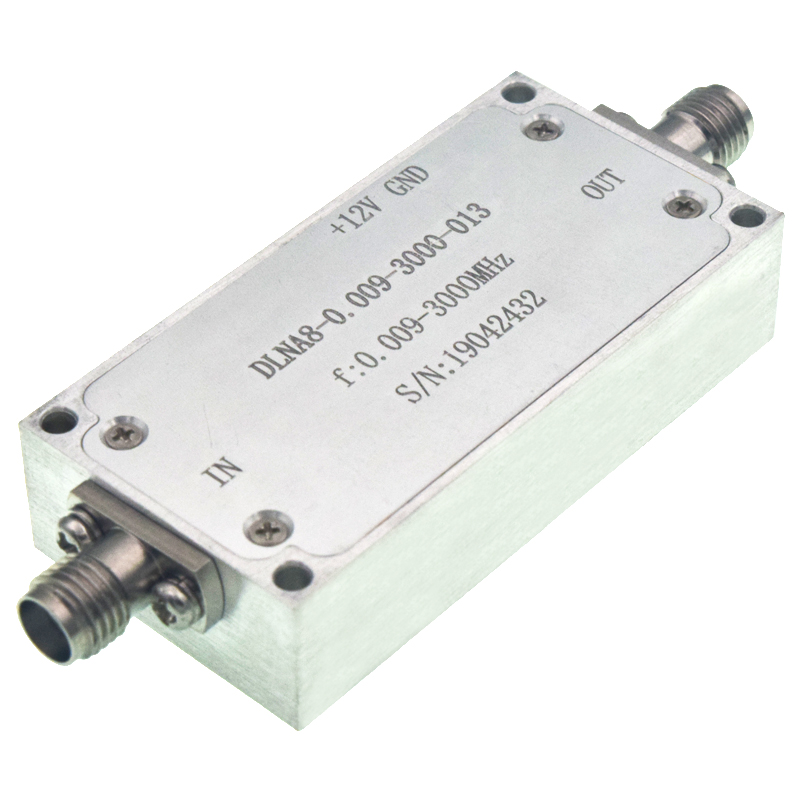

参考实物图
外形结构图（mm）

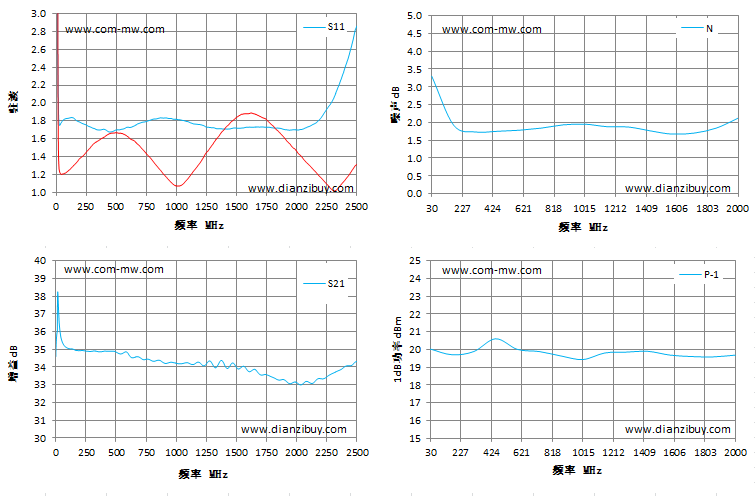

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
