产品
滤波器
通带频率3300~3600MHz, DC~3250MHz≥60dBc, 3650~8000MHz≥60dBc, GHz≥dB, GHz≥dB, N
- ZBF16-C3450-300-599
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3300 | ~ | 3600 | MHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC~3250 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 3650~8000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 功率容量 | 20W设计保证 满足海拔8000 米，功率40W 正常工作 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 温度冲击 | 温度范围：－50～＋85℃； 温控误差：高温：±2℃，低温：±2℃； 温度变化速率：不小于5℃/min； 高低温保持时间：温度平衡时间为2h； 循环次数：2 次； |
| 冲击 | 执行标准：符合GJB 367A-2001 中A04 冲击试验5.1 方法1 三个相互垂直轴的正负轴向各进行3 次，共计18 次冲击试验 |
| 振动 | 随机振动要求：频率范围：20-2000Hz 功率谱密度（PSL）: 20～80Hz 3dB/oct 80～350Hz 0.04g2/Hz 350～2000Hz -3dB/oct 均方根加速度值（Grms）: 6.06g 时间要求：3 个轴向，X/Y/Z 每轴各5 分钟 |
| （高度）低气压 | 海拔1万米 |
| 其它 | 外壳材料铝合金， 表面彩色导电氧化 |

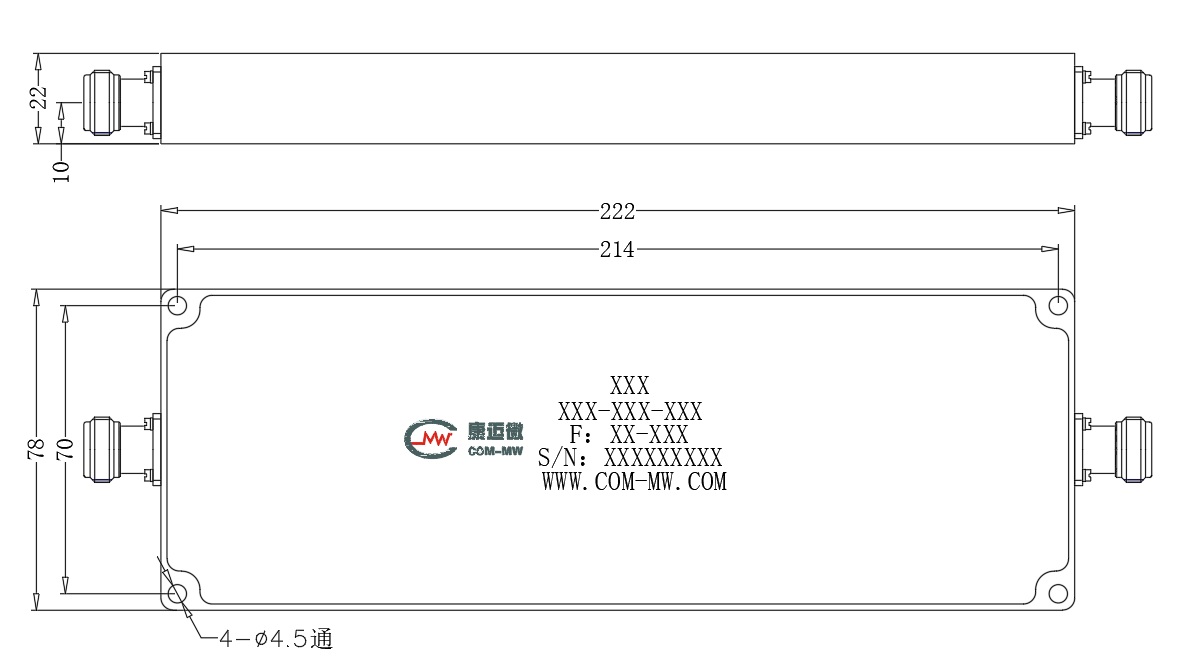

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
