产品
滤波器
通带频率1020~1040MHz, DC-970MHz≥40dB, 1090-6000MHz≥40dB, SMA
- ZBF5-L1030-20-2316
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1020 | ~ | 1040 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-970 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1090-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 970 | 9.73 | -51.07 | 6.61 |
| 979 | 9.73 | -51.07 | 6.61 |
| 987 | 8.71 | -38.28 | 10.24 |
| 996 | 6.85 | -25.98 | 23.72 |
| 1004 | 3.13 | -11.57 | 35.83 |
| 1013 | 1.13 | -4.41 | 27.62 |
| 1021 | 1.08 | -3.49 | 23.85 |
| 1030 | 1.09 | -3.37 | 23.66 |
| 1039 | 1.09 | -3.37 | 23.66 |
| 1047 | 1.1 | -3.51 | 26.53 |
| 1056 | 1.13 | -4.55 | 29.41 |
| 1064 | 4.41 | -12.42 | 18.51 |
| 1073 | 11.63 | -26.15 | 8.58 |
| 1081 | 18.7 | -36.96 | 3.54 |
| 1090 | 25.22 | -47.02 | 1.28 |

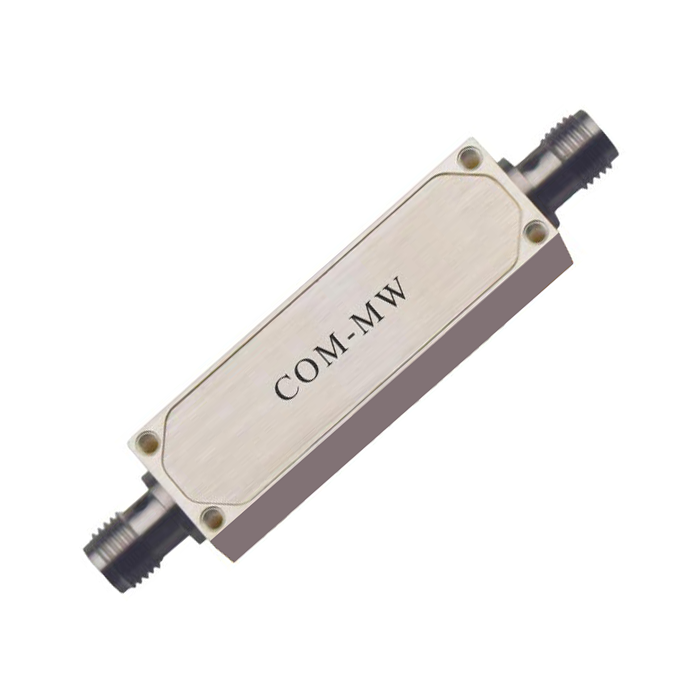

参考实物图
外形结构图（mm）

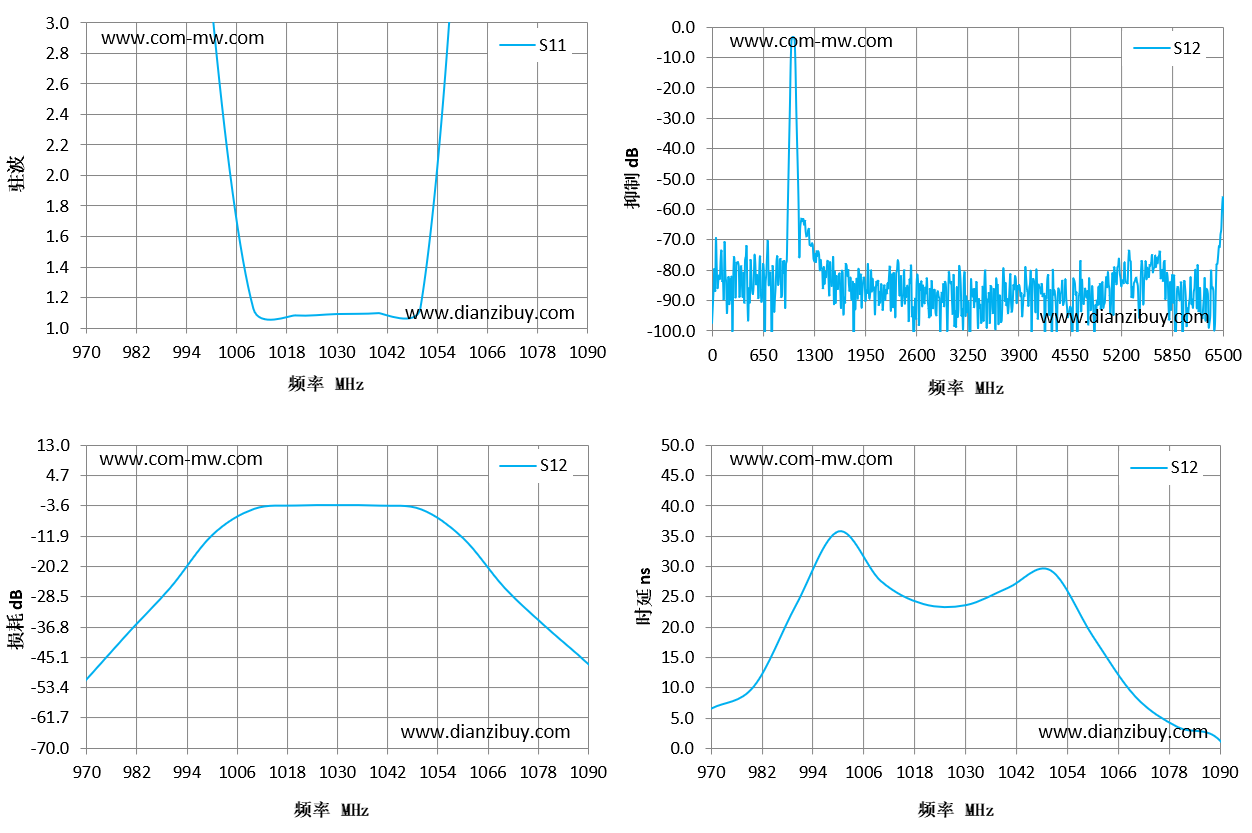

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
