通带频率 DC~32MHz,100-200MHz≥70dB,微带圆针
- ZLPF5-L0-30-2122
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 32 | MHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带外抑制 | 100-200 | MHz≥ | 70 | dB | ||
| 带外抑制 | 35 | MHz≥ | 3 | dB | ||
| 带外抑制 | 40 | MHz≥ | 12 | dB | ||
| 带外抑制 | 45 | MHz≥ | 25 | dB | ||
| 带外抑制 | 50 | MHz≥ | 45 | dB | ||
| 带外抑制 | 70 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.03 | 1.03 | -0.03 | -0.03 | 109.72 |
| 5.00 | 1.11 | 1.09 | -0.12 | -0.12 | 28.32 |
| 9.00 | 1.12 | 1.09 | -0.21 | -0.21 | 29.25 |
| 13.00 | 1.07 | 1.06 | -0.25 | -0.25 | 30.91 |
| 17.00 | 1.17 | 1.18 | -0.32 | -0.32 | 33.30 |
| 22.00 | 1.10 | 1.15 | -0.44 | -0.44 | 39.88 |
| 26.00 | 1.32 | 1.35 | -0.63 | -0.63 | 47.96 |
| 30.00 | 1.11 | 1.19 | -0.83 | -0.83 | 67.38 |
| 34.00 | 2.44 | 2.13 | -3.00 | -3.00 | 140.07 |
| 39.00 | 44.94 | 40.70 | -30.97 | -30.97 | 31.06 |
| 43.00 | 78.68 | 57.39 | -52.57 | -52.57 | 21.20 |
| 47.00 | 108.94 | 62.83 | -74.71 | -74.71 | -111.57 |
| 51.00 | 117.28 | 66.19 | -84.60 | -84.60 | -1312.14 |
| 56.00 | 130.16 | 68.34 | -87.72 | -87.72 | 933.24 |
| 60.00 | 132.11 | 69.54 | -91.90 | -91.90 | 79.91 |

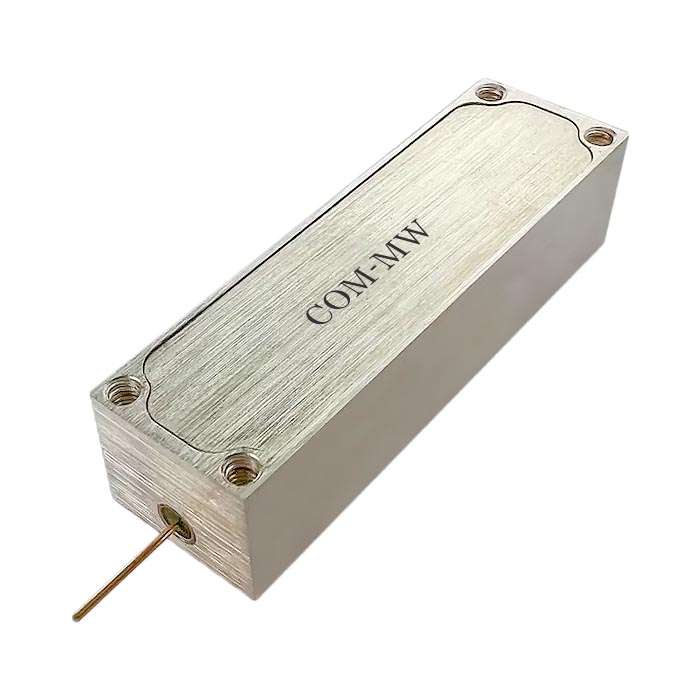

参考实物图
外形结构图（mm）

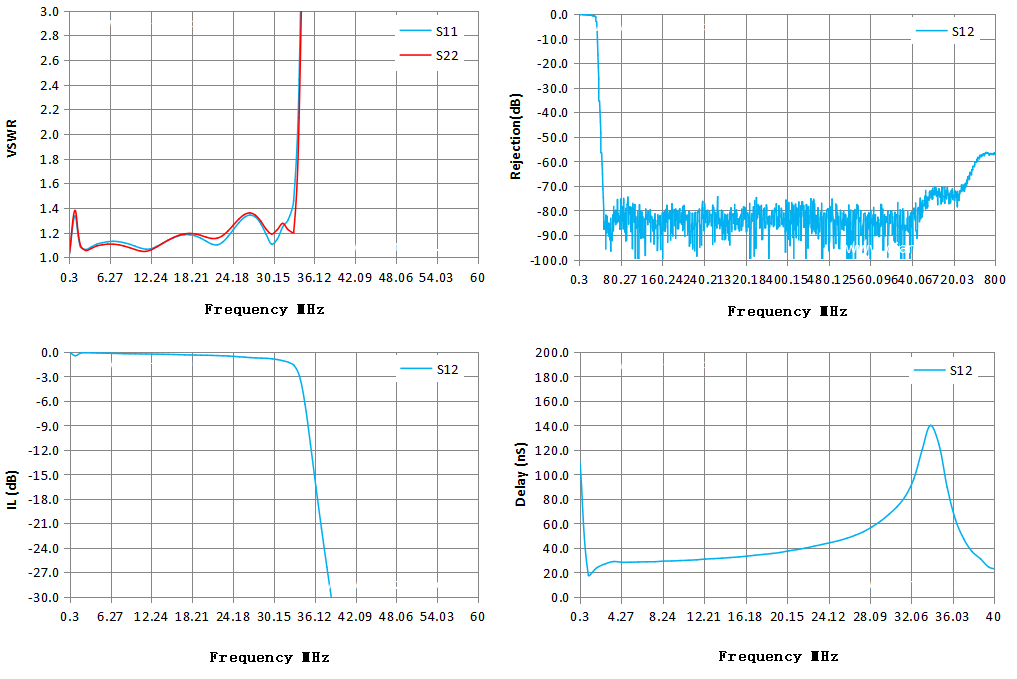

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
