产品
滤波器
通带频率 555~565MHz,DC-500MHz≥40dB,表面贴装
- ZBF5-L560-10-3722
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 555 | ~ | 565 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 40 | dB | ||
| 带外抑制 | 650-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 41.38 | 35.86 | -48.57 | -48.57 | 1.21 |
| 0.51 | 27.27 | 24.37 | -39.05 | -39.05 | 4.53 |
| 0.51 | 27.27 | 24.37 | -39.05 | -39.05 | 4.53 |
| 0.52 | 15.15 | 13.42 | -27.79 | -27.79 | 10.72 |
| 0.53 | 5.04 | 4.33 | -14.15 | -14.15 | 22.58 |
| 0.54 | 1.38 | 1.36 | -5.54 | -5.54 | 27.73 |
| 0.54 | 1.38 | 1.36 | -5.54 | -5.54 | 27.73 |
| 0.55 | 1.17 | 1.06 | -4.16 | -4.16 | 23.23 |
| 0.56 | 1.06 | 1.13 | -3.87 | -3.87 | 20.61 |
| 0.56 | 1.06 | 1.13 | -3.87 | -3.87 | 20.61 |
| 0.57 | 1.26 | 1.20 | -4.05 | -4.05 | 20.60 |
| 0.58 | 1.38 | 1.38 | -4.78 | -4.78 | 23.33 |
| 0.59 | 1.86 | 1.62 | -7.38 | -7.38 | 25.45 |
| 0.59 | 1.86 | 1.62 | -7.38 | -7.38 | 25.45 |
| 0.60 | 7.10 | 5.47 | -18.75 | -18.75 | 17.77 |

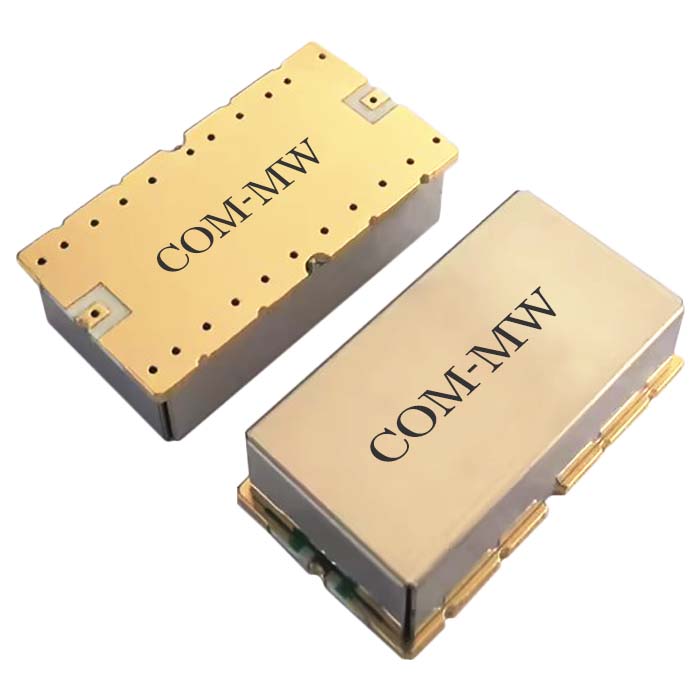

参考实物图
外形结构图（mm）
建议PCB布局图

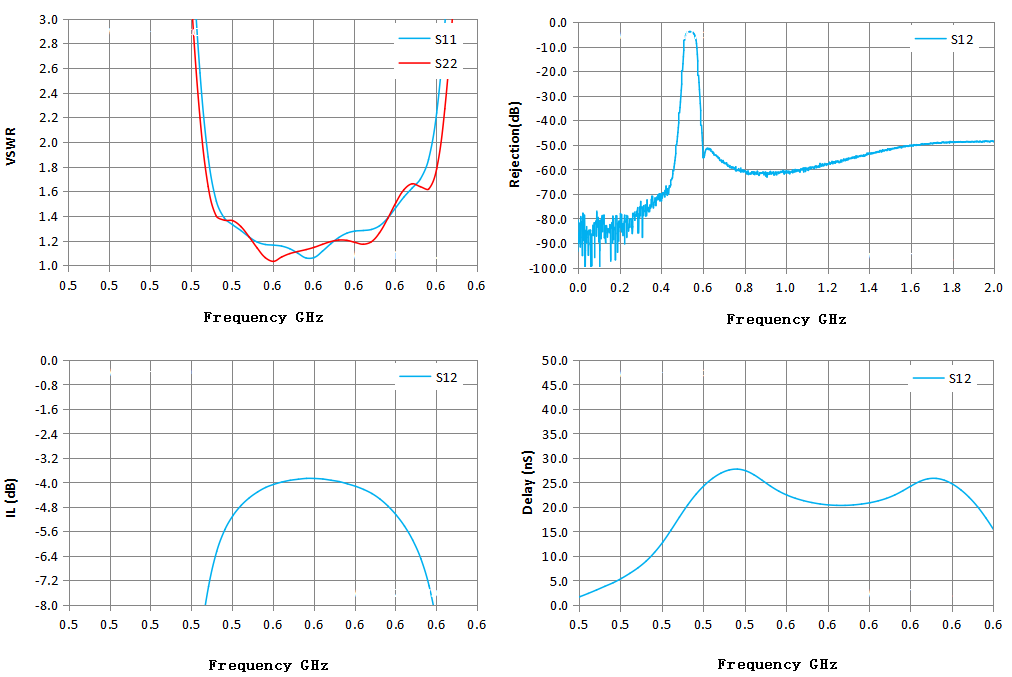

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
