通带频率 5195~5235MHz,DC-5.115GHz≥70dBc,5.315-5.6GHz≥70dBc,微带圆针
- ZBF5-C5.22-0.04G-3833
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5195 | ~ | 5235 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-5.115 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 5.315-5.6 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 5.6-12 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 5.10 | 36.69 | 45.04 | -80.87 | -80.87 | 5.31 |
| 5.12 | 30.61 | 37.60 | -79.96 | -79.96 | 3.25 |
| 5.14 | 22.49 | 26.29 | -62.04 | -62.04 | 4.75 |
| 5.16 | 13.82 | 15.43 | -41.80 | -41.80 | 8.78 |
| 5.19 | 1.20 | 1.17 | -3.80 | -3.80 | 35.03 |
| 5.21 | 1.13 | 1.23 | -2.79 | -2.79 | 24.62 |
| 5.23 | 1.29 | 1.22 | -2.78 | -2.78 | 24.25 |
| 5.25 | 1.13 | 1.19 | -3.27 | -3.27 | 30.62 |
| 5.27 | 6.63 | 7.57 | -19.97 | -19.97 | 27.30 |
| 5.29 | 18.48 | 20.38 | -50.88 | -50.88 | 6.67 |
| 5.31 | 26.62 | 30.76 | -72.59 | -72.59 | 5.24 |
| 5.34 | 37.34 | 42.24 | -76.63 | -76.63 | 5.75 |
| 5.36 | 44.54 | 47.73 | -92.82 | -92.82 | -28.08 |
| 5.38 | 50.63 | 53.97 | -88.96 | -88.96 | 44.64 |
| 5.40 | 57.04 | 59.83 | -78.72 | -78.72 | 32.35 |

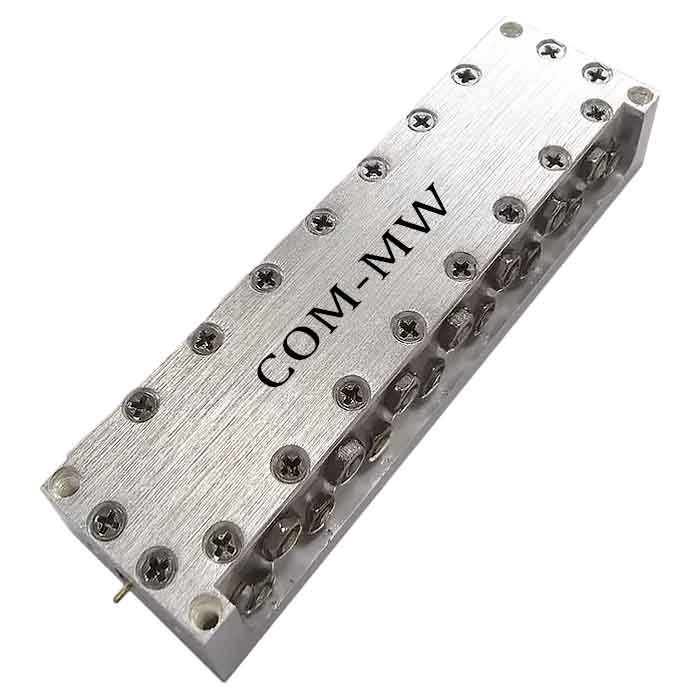

参考实物图

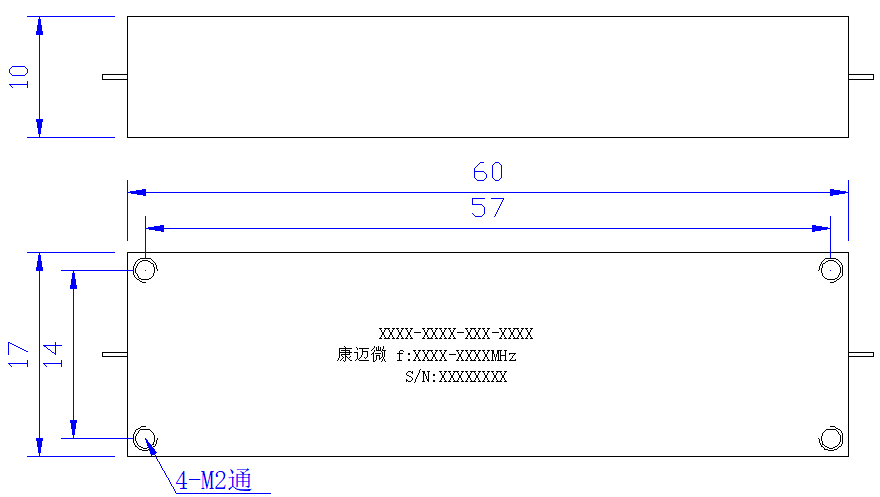

外形结构图（mm）

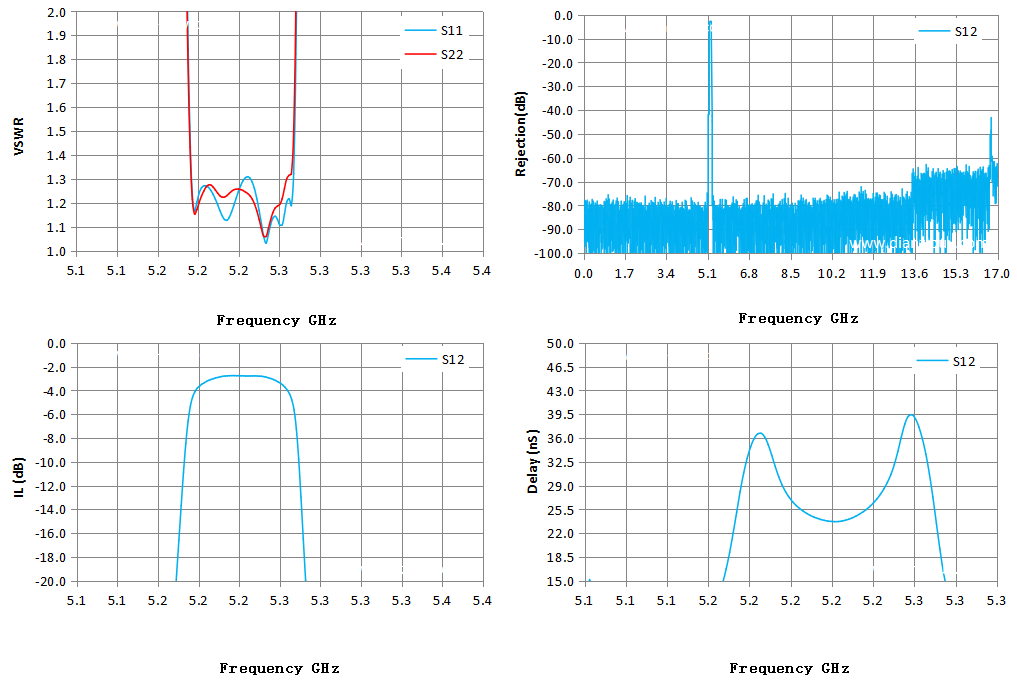

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
