产品
滤波器
通带频率 512~2000MHz,DC-400MHz≥40dBc,2300-4000MHz≥40dBc,表面贴装
- ZBF15-L1256-1488-2840
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 512 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2300-4000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1700 | 26.80 | 29.53 | -55.34 | -55.34 | 1.14 |
| 1893 | 12.76 | 14.08 | -16.26 | -16.26 | 1.67 |
| 2086 | 1.32 | 1.37 | -1.26 | -1.26 | 1.83 |
| 2279 | 1.25 | 1.33 | -1.06 | -1.06 | 1.17 |
| 2471 | 1.40 | 1.48 | -1.17 | -1.17 | 0.89 |
| 2664 | 1.37 | 1.39 | -0.88 | -0.88 | 0.84 |
| 2857 | 1.36 | 1.37 | -0.96 | -0.96 | 0.79 |
| 3050 | 1.35 | 1.43 | -0.91 | -0.91 | 0.83 |
| 3243 | 1.32 | 1.41 | -1.06 | -1.06 | 0.81 |
| 3436 | 1.26 | 1.30 | -1.00 | -1.00 | 0.69 |
| 3629 | 1.17 | 1.14 | -1.03 | -1.03 | 0.80 |
| 3821 | 1.12 | 1.14 | -1.16 | -1.16 | 0.95 |
| 4014 | 1.12 | 1.12 | -1.36 | -1.36 | 1.23 |
| 4207 | 1.94 | 2.06 | -3.43 | -3.43 | 2.94 |
| 4400 | 10.76 | 13.14 | -26.97 | -26.97 | 1.59 |
参考实物图

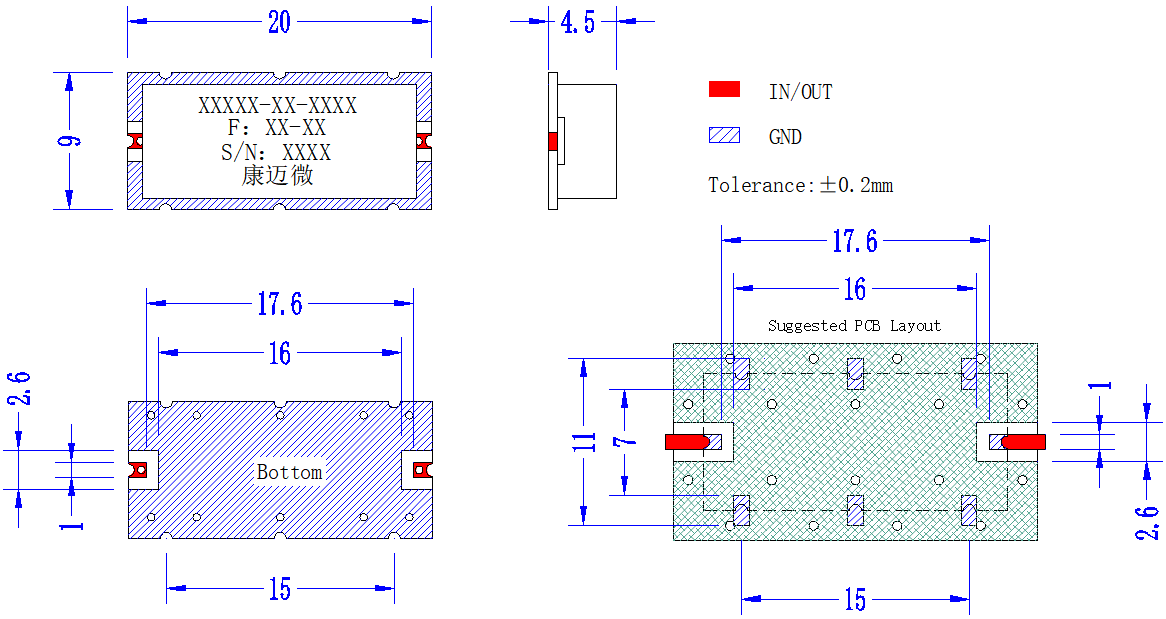

外形结构图（mm）

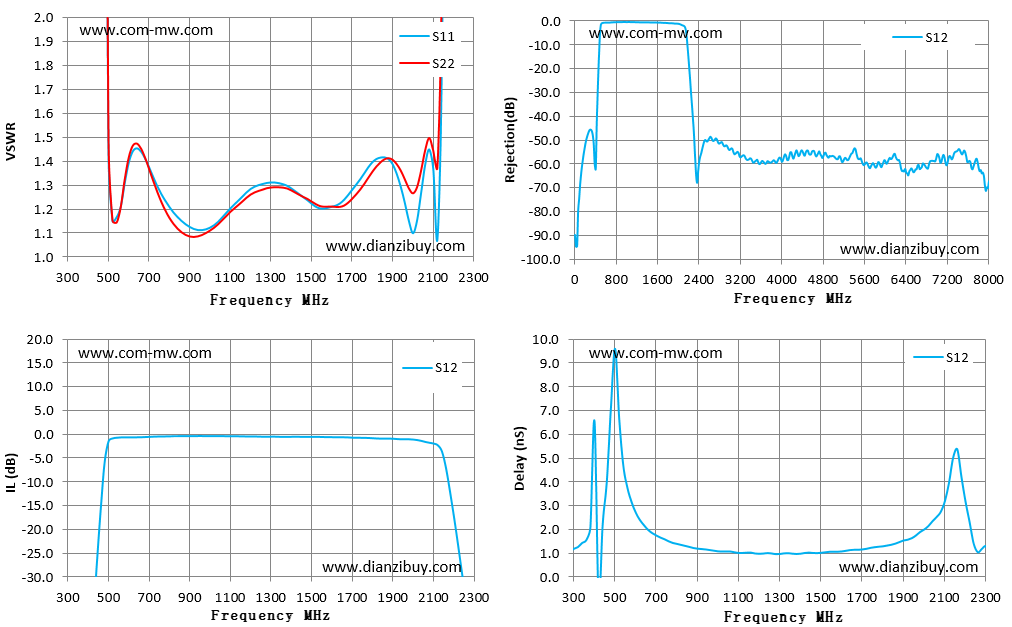

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
