产品
衰减器
工作频率 39.2~59.6GHz,衰减度 10dB,0.5W, 波导口
- DA25-100.5-39.2-59.6G-995
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 衰减度 | 8.5 | 10 | 11.5 | dB |
| 驻波比 | 1.35 |
其它参数
| 功率容量 | 0.5W设计保证 |
| 阻抗 | 其它 |
| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 法兰型号 | FUGP500(UG-383/U) |
| 表面 | 镀金 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency GHz | S11 驻波 | S12 驻波 | S12 衰减 dB |
| 39.00 | 1.21 | 1.19 | -9.66 |
| 40.50 | 1.22 | 1.18 | -9.31 |
| 42.00 | 1.22 | 1.17 | -9.20 |
| 43.50 | 1.24 | 1.14 | -9.26 |
| 45.00 | 1.22 | 1.08 | -9.43 |
| 46.50 | 1.18 | 1.02 | -9.65 |
| 48.00 | 1.13 | 1.05 | -9.83 |
| 49.50 | 1.11 | 1.07 | -9.85 |
| 51.00 | 1.14 | 1.06 | -9.97 |
| 52.50 | 1.15 | 1.03 | -10.16 |
| 54.00 | 1.16 | 1.04 | -10.30 |
| 55.50 | 1.12 | 1.06 | -10.66 |
| 57.00 | 1.10 | 1.05 | -10.92 |
| 58.50 | 1.05 | 1.05 | -10.45 |
| 60.00 | 1.06 | 1.09 | -9.89 |
功率降额曲线

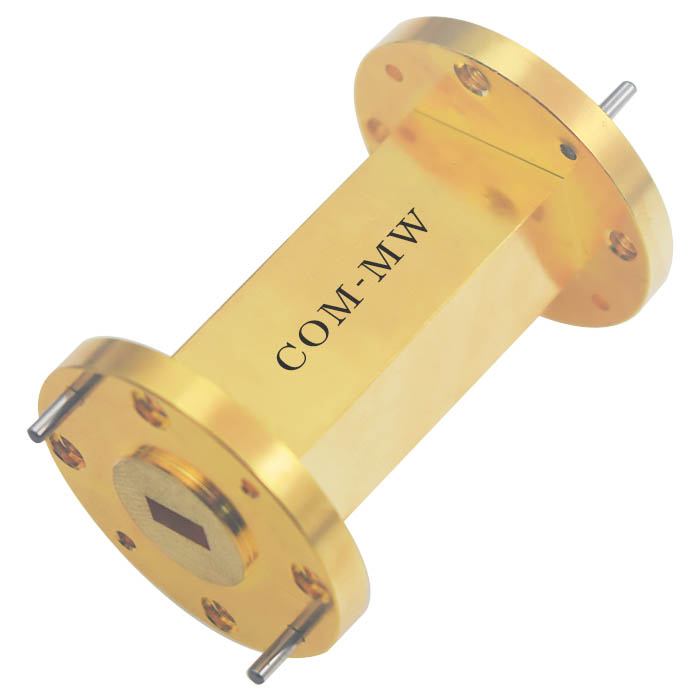

参考实物图

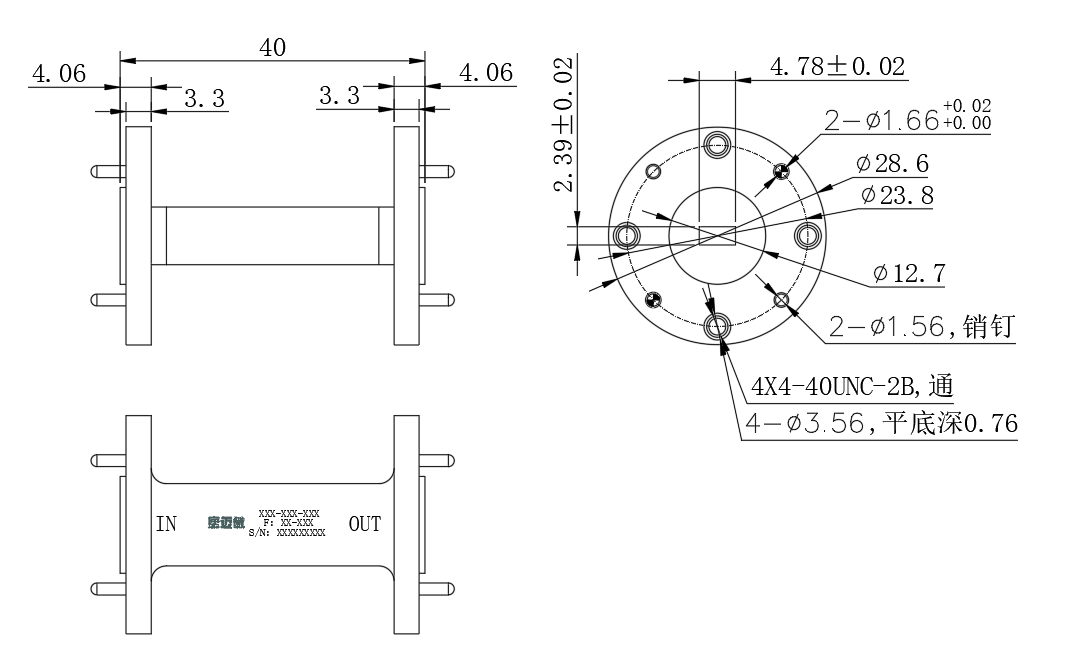

外形结构图（mm）

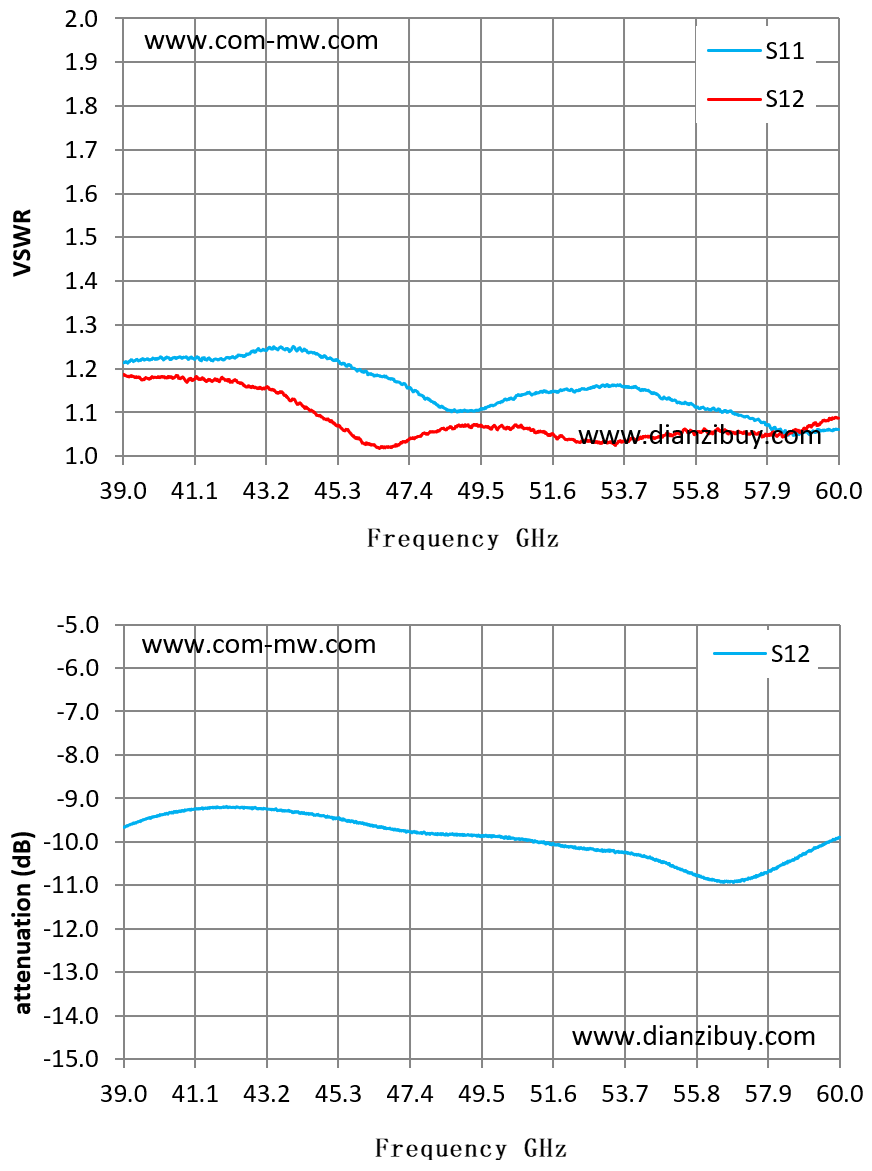

典型测试曲线图
