滤波器
通带频率10~11GHz, DC-9.5GHz≥60dBc, 11.5-20GHz≥60dBc, SMA
- ZBF13-C10.5-1G-2818
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 11 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-9.5 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 11.5-20 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.50 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 9.5 | 61.5 | 134.98 | -64.75 | 5.13 |
| 9.64 | 51.05 | 109.72 | -51.04 | 0.82 |
| 9.79 | 30.3 | 59.96 | -31.53 | 0.99 |
| 9.93 | 2.93 | 3.36 | -4.4 | 5.52 |
| 10.07 | 1.08 | 1.15 | -1.05 | 2.89 |
| 10.21 | 1.22 | 1.25 | -0.93 | 2.32 |
| 10.36 | 1.13 | 1.2 | -0.83 | 2.16 |
| 10.5 | 1.21 | 1.24 | -0.83 | 2.07 |
| 10.64 | 1.09 | 1.09 | -0.81 | 2.13 |
| 10.79 | 1.08 | 1.1 | -0.86 | 2.3 |
| 10.93 | 1.27 | 1.19 | -1.08 | 2.87 |
| 11.07 | 2.22 | 1.97 | -2.58 | 5.75 |
| 11.21 | 29.24 | 20.93 | -29.94 | 0.73 |
| 11.36 | 45.46 | 29.69 | -51.97 | 0.28 |
| 11.5 | 54.78 | 37.35 | -66.96 | -1.92 |

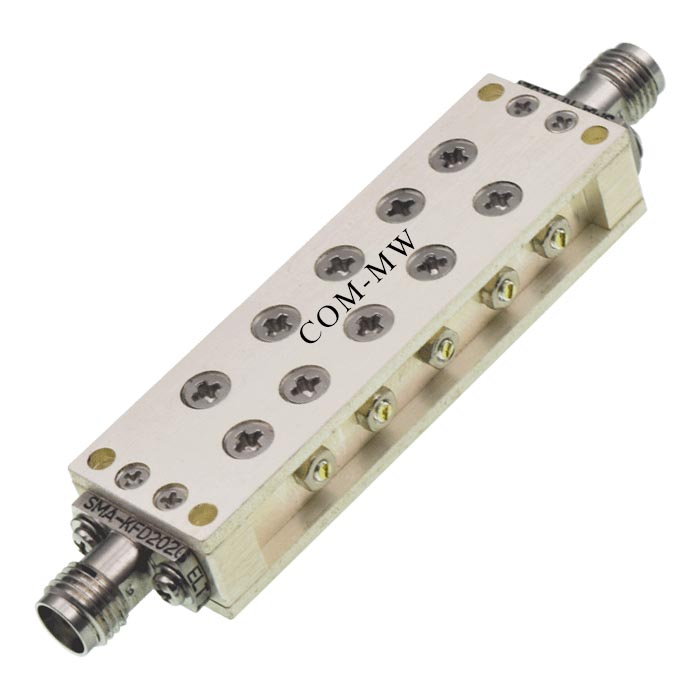

参考实物图

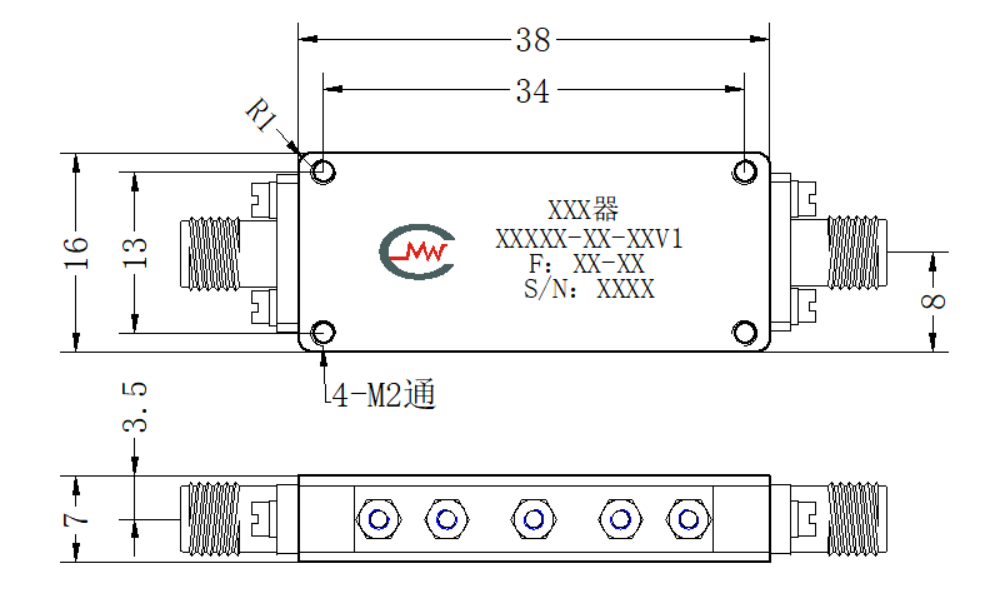

外形结构图（mm）

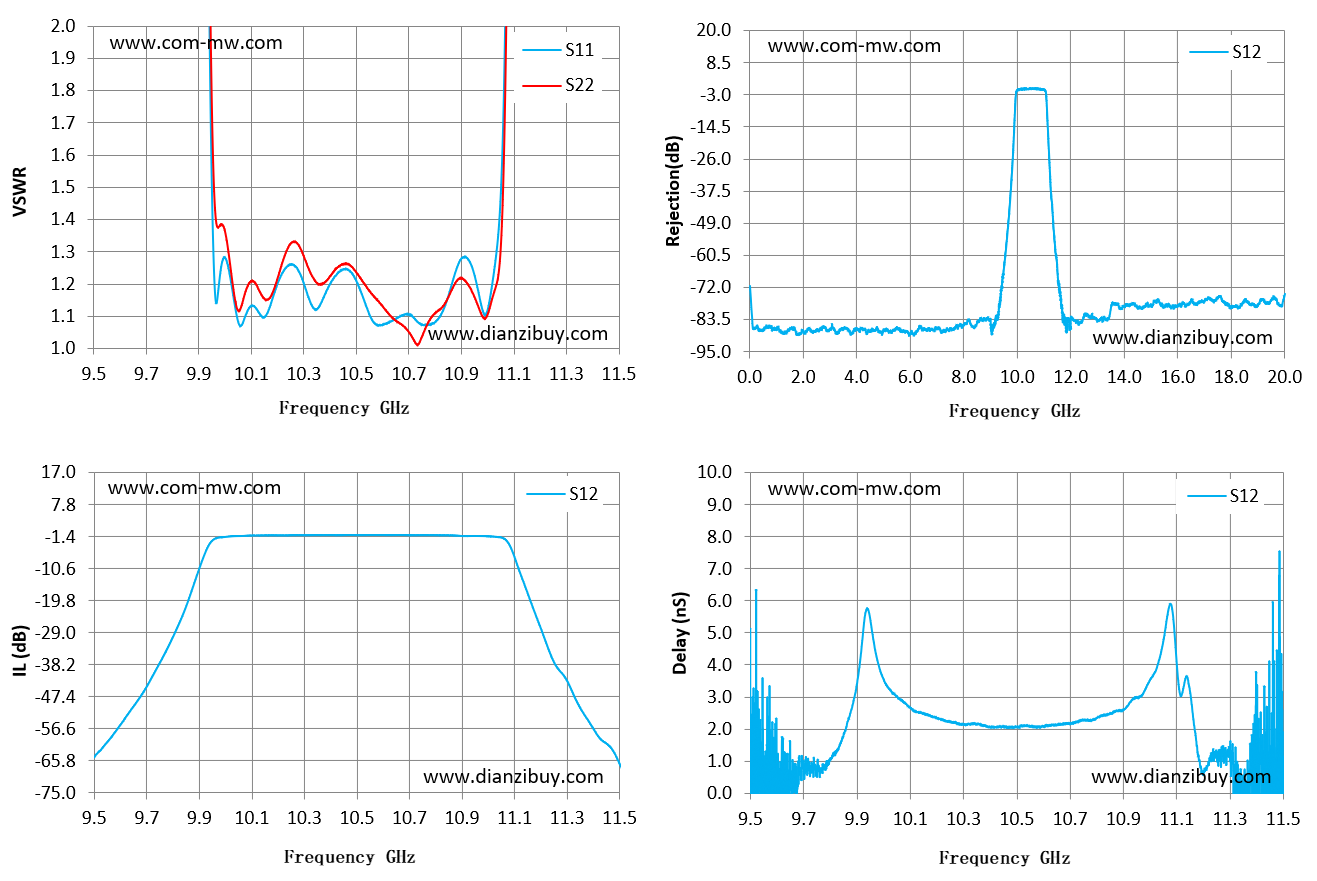

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
