滤波器
阻带频率1870~1890MHz, ≥60dB, 通带频率DC~1855MHz, 1905~6000MHz, N
- K6-1870-1890-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1870 | ~ | 1890 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1855 | MHz | |
| 通带频率 | 1905 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1800 | -0.28 | 1.25 |
| 1855 | -1.93 | 1.35 |
| 1860 | -4.41 | 4.76 |
| 1865 | -12.77 | 15.46 |
| 1870 | -87.74 | 47.57 |
| 1873 | -86.46 | 34.8 |
| 1875 | -71.96 | 33.43 |
| 1880 | -75.85 | 45.21 |
| 1885 | -81.52 | 32.34 |
| 1888 | -85.25 | 44.24 |
| 1890 | -89.17 | 42.34 |
| 1895 | -13.86 | 14.57 |
| 1900 | -5.03 | 4.98 |
| 1905 | -2.07 | 1.31 |
| 1950 | -0.35 | 1.14 |
参考实物图
外形结构图（mm）

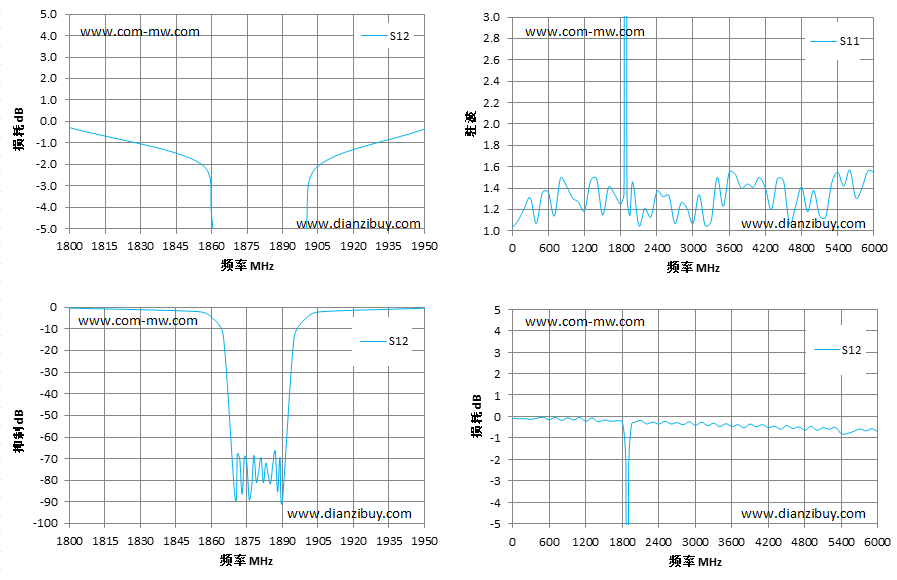

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
