产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2300 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2290 | MHz | |
| 通带频率 | 2410 | ~ | 4500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2250 | -0.51 | 1.29 |
| 2280 | -0.62 | 1.42 |
| 2285 | -0.85 | 1.4 |
| 2290 | -1.87 | 1.37 |
| 2295 | -26.78 | 27.74 |
| 2300 | -78.56 | 32.59 |
| 2320 | -67.69 | 31.78 |
| 2350 | -63.21 | 43.14 |
| 2380 | -81.55 | 40.37 |
| 2400 | -77.48 | 30.46 |
| 2405 | -26.47 | 25.72 |
| 2410 | -1.94 | 1.27 |
| 2415 | -0.86 | 1.23 |
| 2420 | -0.66 | 1.21 |
| 2450 | -0.55 | 1.39 |

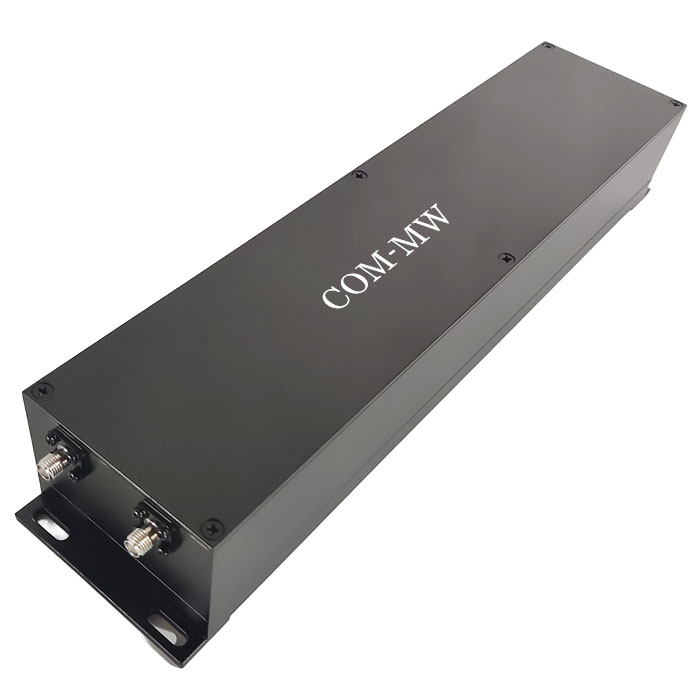

参考实物图

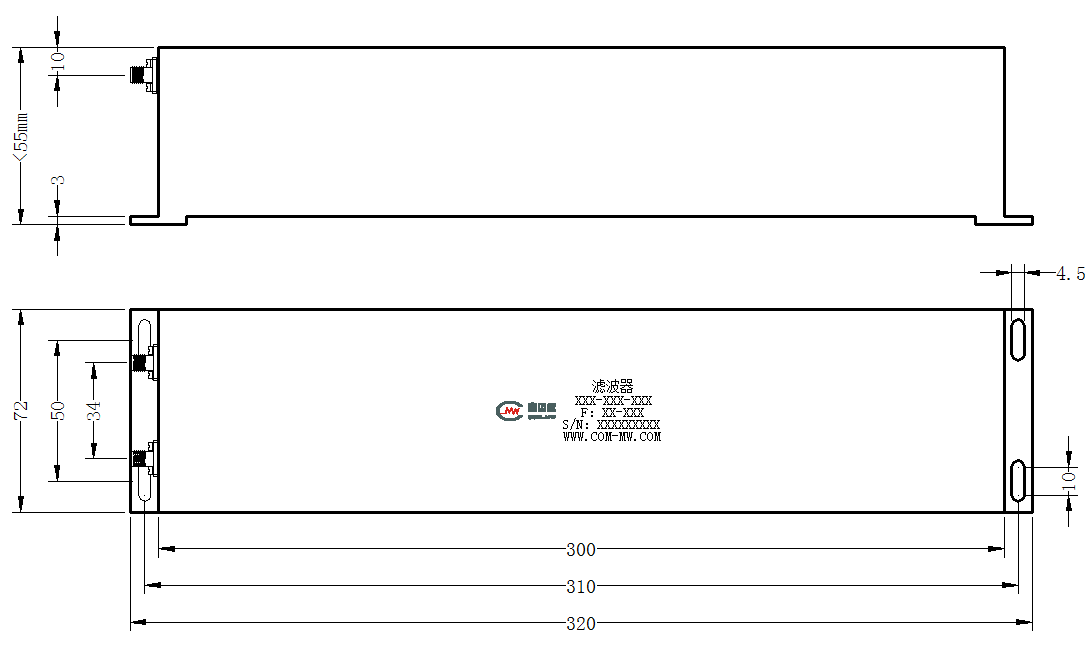

外形结构图（mm）

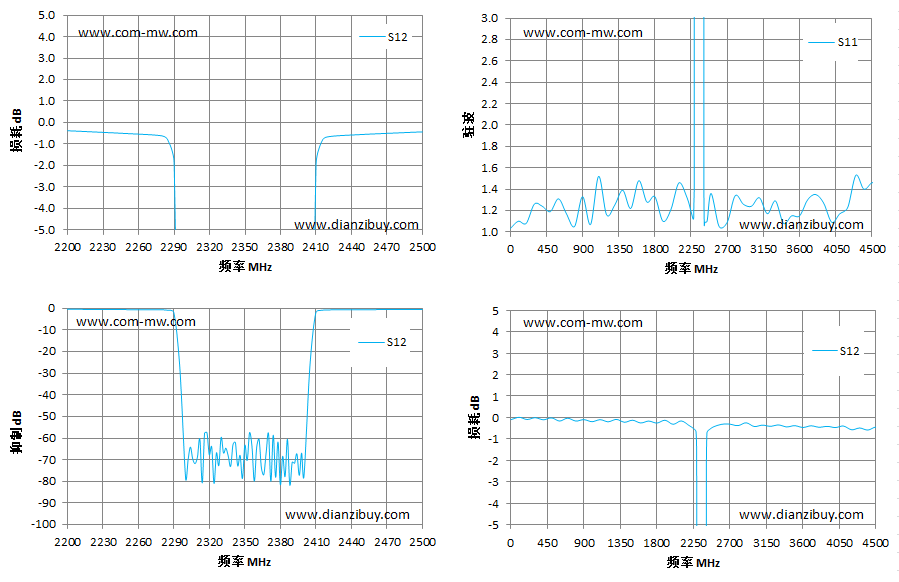

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
