低噪声放大器
1~3GHz, 增益30dB(正斜率), 饱和功率19dBm, SMA
- DLNA8-1-3G-3877
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 3 | GHz |
| 增益 | 30 | dB(正斜率) | ||
| 增益差值 | 2.5 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 18 | dBm | ||
| 饱和功率 | 19 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 25 | dBc | ||
| 输出三阶交截点 | 30 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | Psat | Nosie |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.1 | 3.2 | 1.66 | 24.07 | 7.81 | 13.01 | 11.6 |
| 0.38 | 1.8 | 1.42 | 34.36 | 20.1 | 20.6 | 0.99 |
| 0.66 | 1.67 | 1.36 | 34.76 | 20.52 | 21.44 | 0.91 |
| 0.94 | 1.75 | 1.35 | 34.58 | 20.2 | 21.8 | 1.14 |
| 1.21 | 1.83 | 1.35 | 34.72 | 19.73 | 22.35 | 1.11 |
| 1.49 | 1.91 | 1.37 | 35.03 | 19.73 | 22.91 | 0.81 |
| 1.77 | 1.97 | 1.37 | 35.5 | 19.55 | 23.39 | 0.89 |
| 2.03 | 1.97 | 1.37 | 36.04 | 19.33 | 23.97 | 1.2 |
| 2.33 | 1.93 | 1.36 | 36.59 | 18.92 | 23.67 | 1.18 |
| 2.61 | 1.87 | 1.35 | 37.17 | 18.98 | 23.57 | 0.93 |
| 2.89 | 1.72 | 1.35 | 37.67 | 19.08 | 23.66 | 0.87 |
| 3.16 | 1.52 | 1.34 | 37.97 | 19.08 | 24.38 | 1.08 |
| 3.44 | 1.29 | 1.34 | 38.02 | 19.31 | 24.95 | 1.09 |
| 3.72 | 1.15 | 1.34 | 37.59 | 19.83 | 25.18 | 1.22 |
| 4 | 1.43 | 1.34 | 36.9 | 21.21 | 25.21 | 1.3 |

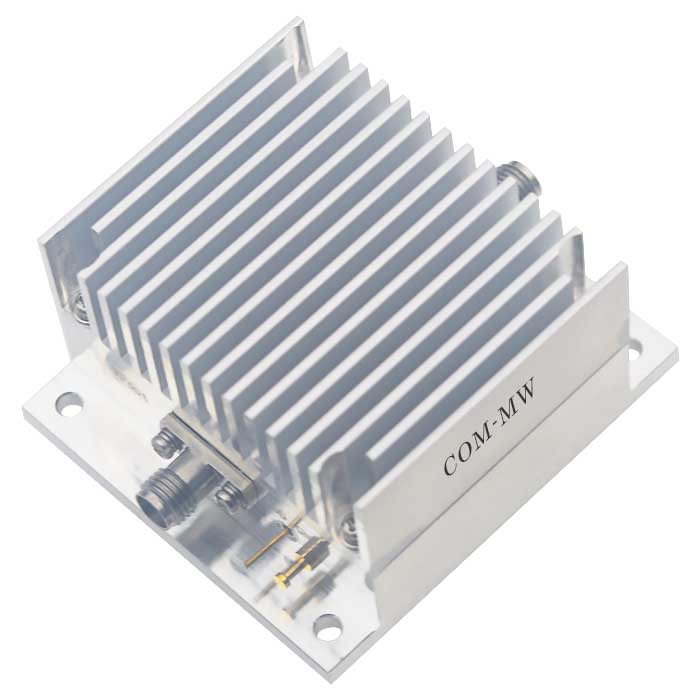

参考实物图

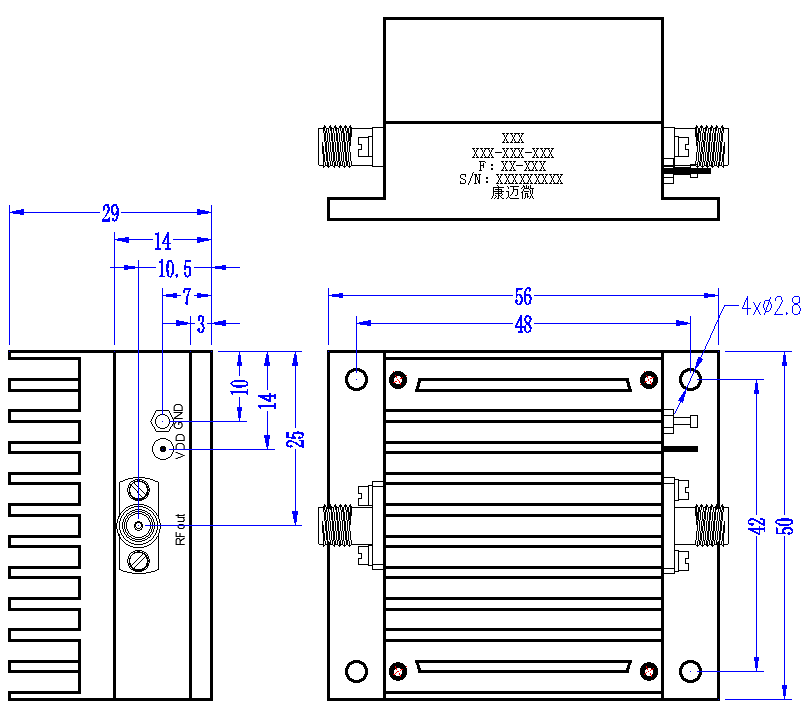

外形结构图

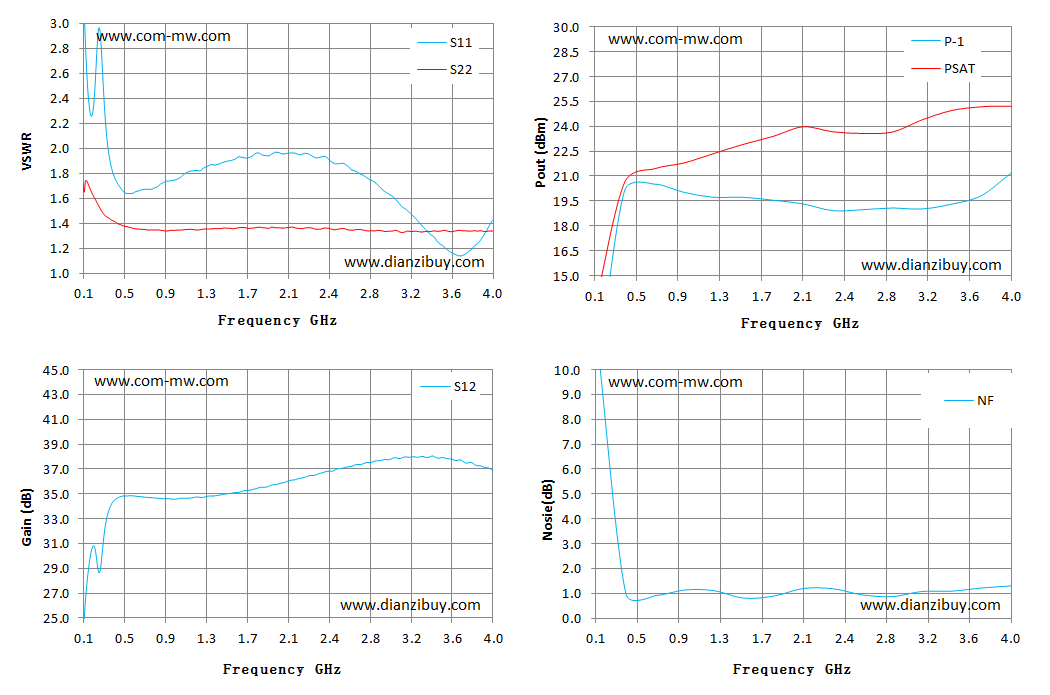

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。

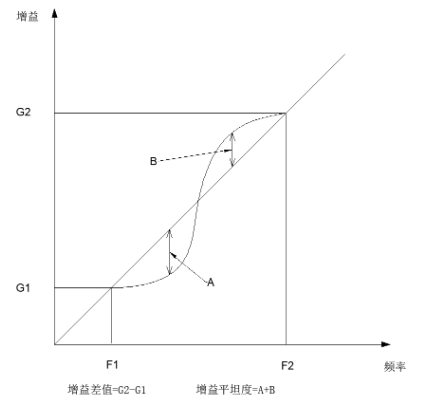

增益差值及增益平坦度说明
