产品
滤波器
通带频率 423~443MHz,DC-120MHz≥60dB,700-1200MHz≥45dB,SMA
- ZBF5-L433-20-3807
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 423 | ~ | 443 | MHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-120 | MHz≥ | 60 | dB | ||
| 带外抑制 | 700-1200 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 350.00 | 138.61 | 41.64 | -51.95 | -51.95 | 2.18 |
| 363.00 | 99.49 | 39.19 | -44.40 | -44.40 | 3.00 |
| 376.00 | 59.35 | 27.90 | -33.66 | -33.66 | 5.01 |
| 389.00 | 32.74 | 16.67 | -23.35 | -23.35 | 9.37 |
| 401.00 | 10.18 | 6.96 | -10.93 | -10.93 | 16.94 |
| 414.00 | 1.63 | 1.52 | -2.43 | -2.43 | 20.43 |
| 427.00 | 1.18 | 1.21 | -1.53 | -1.53 | 17.10 |
| 440.00 | 1.26 | 1.23 | -1.49 | -1.49 | 15.27 |
| 453.00 | 1.29 | 1.27 | -1.66 | -1.66 | 15.72 |
| 466.00 | 3.83 | 3.63 | -4.59 | -4.59 | 14.24 |
| 479.00 | 13.85 | 10.71 | -11.08 | -11.08 | 10.12 |
| 491.00 | 33.20 | 18.73 | -17.46 | -17.46 | 5.96 |
| 504.00 | 57.75 | 25.29 | -22.64 | -22.64 | 3.80 |
| 517.00 | 103.03 | 33.90 | -27.72 | -27.72 | 2.56 |
| 530.00 | 133.97 | 40.25 | -31.02 | -31.02 | 2.03 |

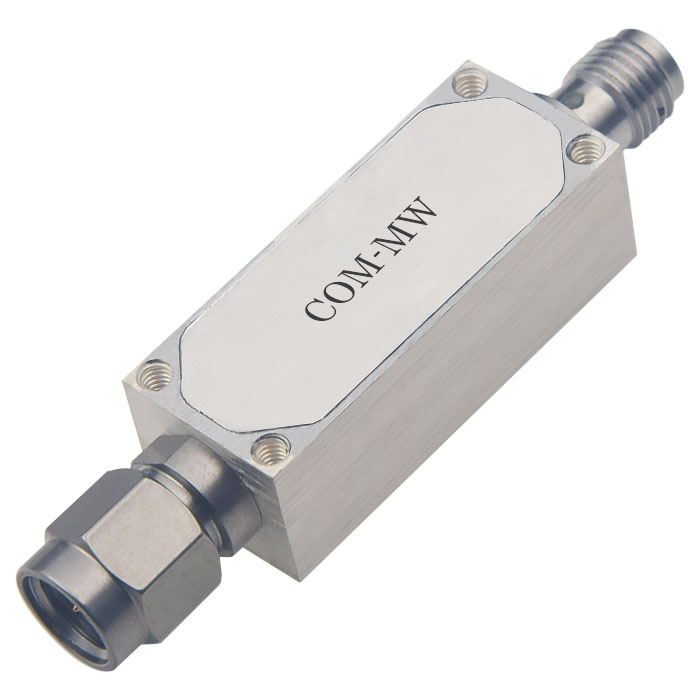

参考实物图

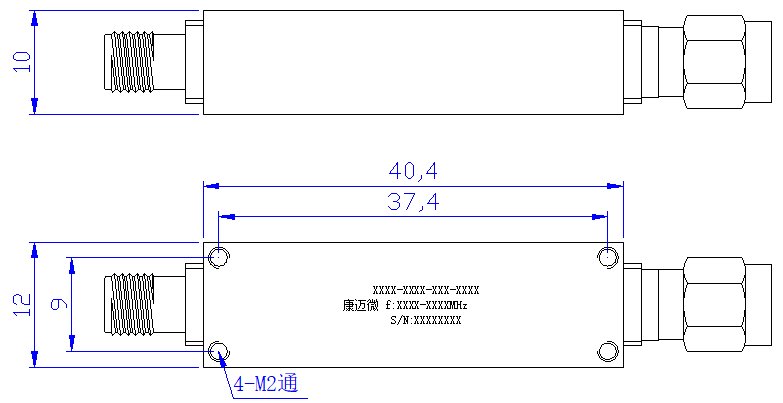

外形结构图（mm）

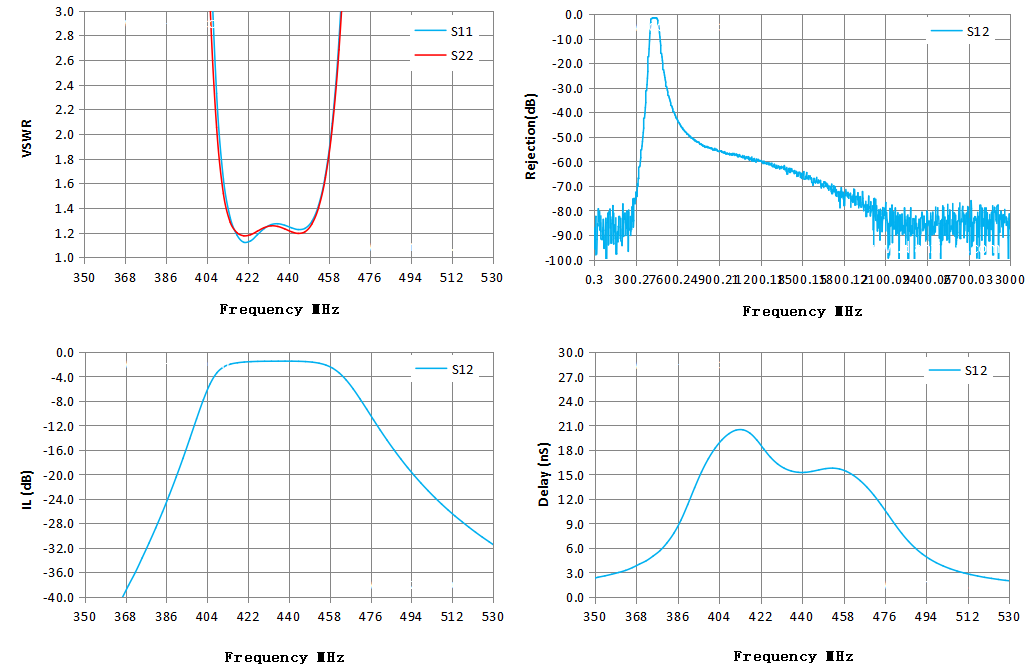

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
