开关
2~6GHz,单刀双掷 ,吸收式,100ns,SMA
- DSW8-2R2000-6000-1094
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 1.3 | 1.8 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 1.5 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 50mA@+5V;50mA@-5V |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 1000 | 1.85 | 1.88 | -1.13 | -77.04 | 0.34 |
| 1429 | 1.57 | 1.59 | -0.91 | -81.78 | 0.58 |
| 1857 | 1.38 | 1.4 | -0.87 | -85.67 | 0.8 |
| 2286 | 1.24 | 1.26 | -0.82 | -87.31 | 0.99 |
| 2714 | 1.14 | 1.18 | -0.87 | -85.97 | 1.22 |
| 3143 | 1.08 | 1.13 | -0.93 | -86.28 | 1.48 |
| 3571 | 1.06 | 1.12 | -0.97 | -88.01 | 1.71 |
| 4000 | 1.08 | 1.15 | -1.05 | -86.63 | 1.89 |
| 4429 | 1.11 | 1.19 | -1.15 | -85.55 | 2.01 |
| 4857 | 1.14 | 1.24 | -1.26 | -88.61 | 2.06 |
| 5286 | 1.17 | 1.29 | -1.29 | -88.36 | 2.18 |
| 5714 | 1.19 | 1.31 | -1.34 | -86.19 | 2.36 |
| 6143 | 1.2 | 1.3 | -1.39 | -87.53 | 2.47 |
| 6571 | 1.22 | 1.3 | -1.45 | -86.51 | 2.6 |
| 7000 | 1.25 | 1.27 | -1.51 | -92.47 | 2.72 |

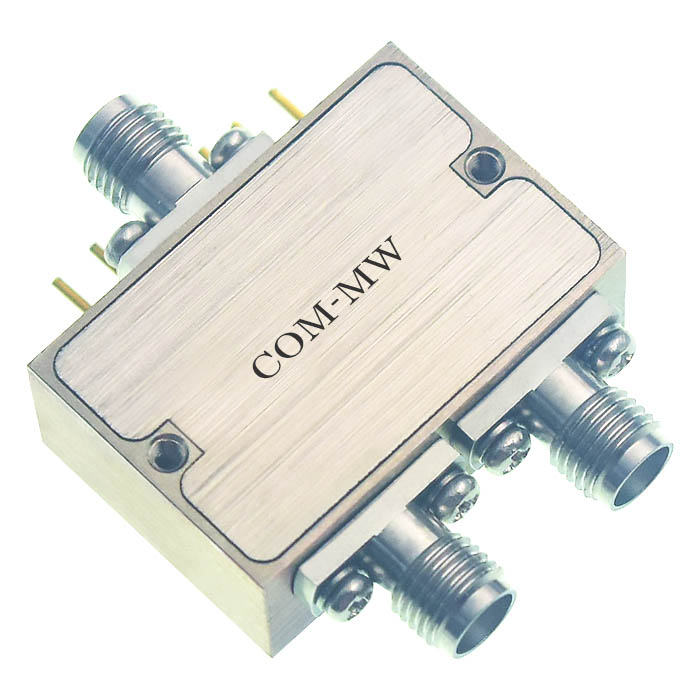

参考实物图

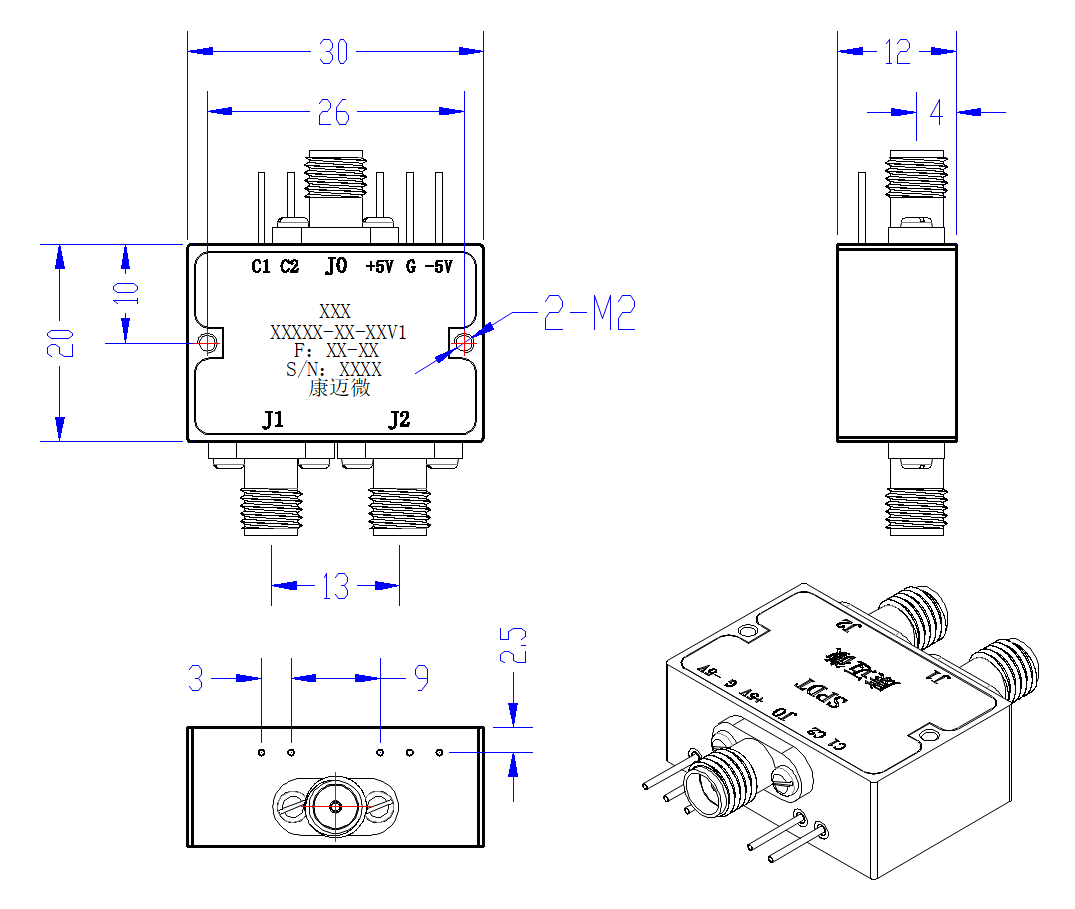

外形结构图（mm）

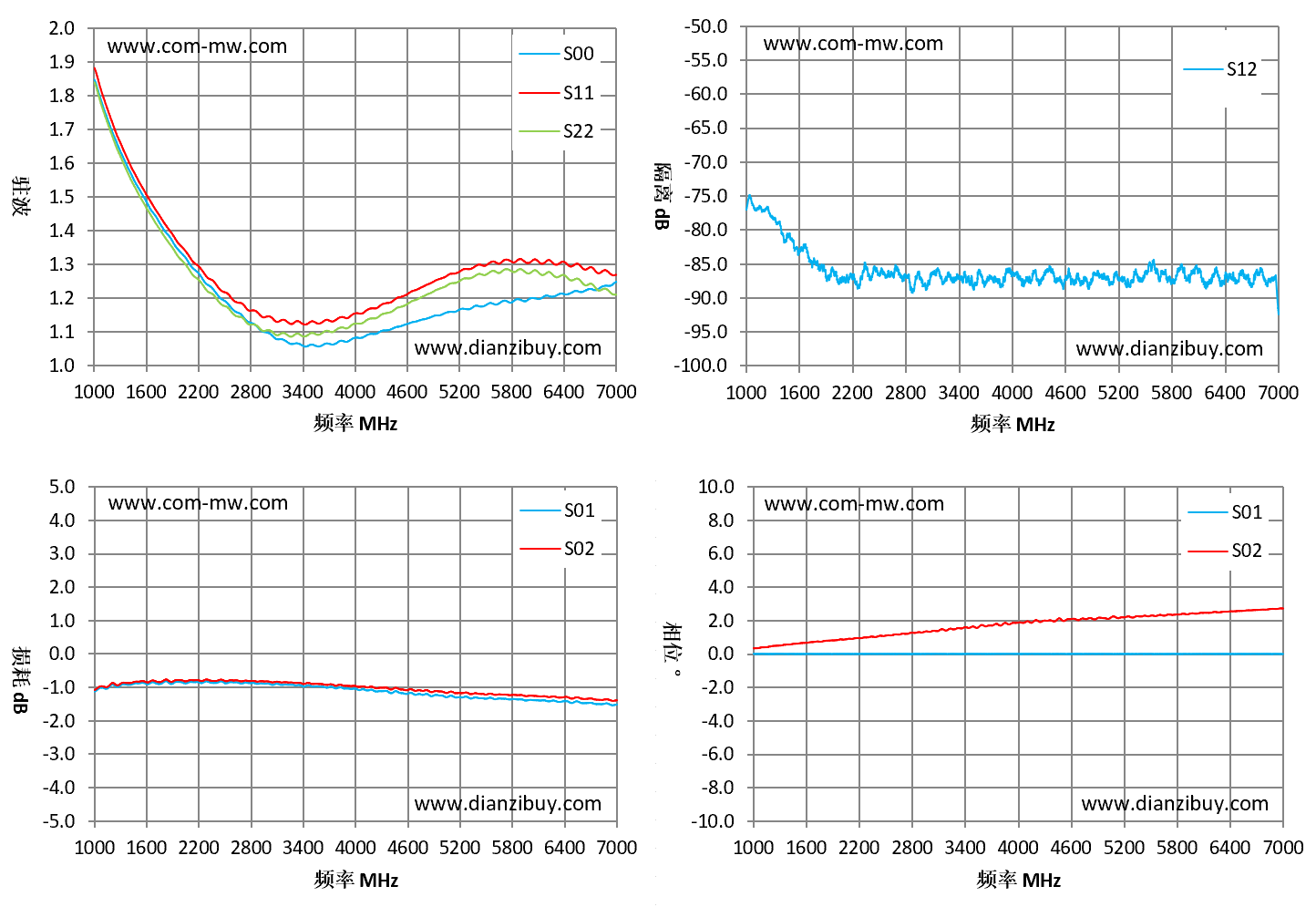

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
