产品
滤波器
通带频率 12.5~14.5GHz,27.5-29GHz≥60dBc,dB,波导口
- ZLPF25-W12.5-14.5G-1030
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.5 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带外抑制 | 27.5-29 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WR75orBJ120 |
| 波导法兰型号 | FBP120 |
| 表面 | 黑色烤漆 |
| 功率容量 | 600W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 群时延线性 | ≤±0.05nS/MHz@40MHZ |
| 群时延抛物线 | ≤±0.05ns/MHz2@40MHz |
| 群时延峰峰值 | ≤±0.5ns@40MHz; |

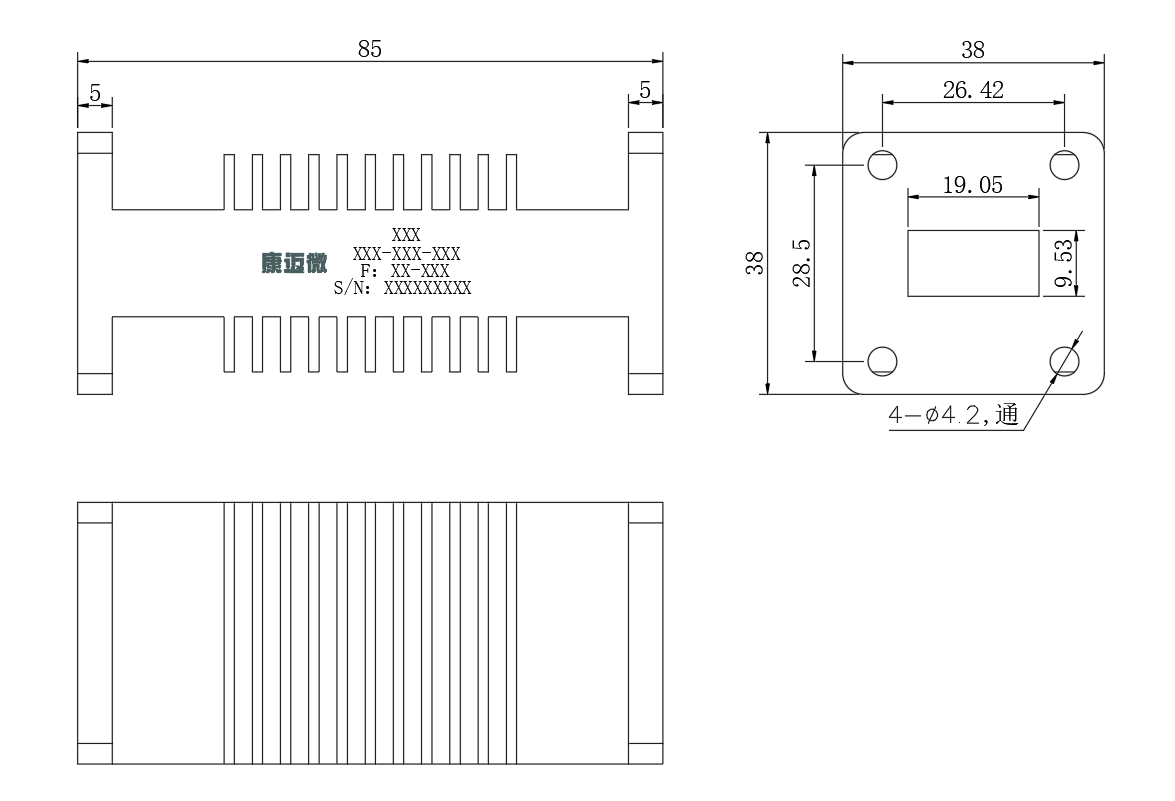

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
