微带阵列天线
工作频率 300~6000MHz,增益 11dBi@300-1100MHZ,增益 11dBi@800-2100MHZ,增益 11dBi@1800-3200MHZ,增益 12dBi@2900-6000MHZ,增益 13dBi@5500-6000MHZ,增益 10dBi@1100-1700MHZ,右旋圆极化,N-F or K,低空无人机干扰、无人机反制、定向干扰系统。
- ZWDZ7-400-6000-2744
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
无人机定向干扰天线具有重量轻、厚度薄、增益高、干扰距离远等特点，该天线是反无人机系统中的关键组件，主要用于发射特定频段的无线电信号，干扰无人机的控制链路、导航信号（如GPS/北斗）或图像传输，从而迫使目标无人机失控、悬停、返航或降落。这类天线通常部署在机场、重要设施、大型活动等敏感区域，以保障低空空域安全。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300 | ~ | 6000 | MHz |
| 增益 | 11 | dBi@300-1100MHZ | ||
| 增益 | 11 | dBi@800-2100MHZ | ||
| 增益 | 11 | dBi@1800-3200MHZ | ||
| 增益 | 12 | dBi@2900-6000MHZ | ||
| 增益 | 13 | dBi@5500-6000MHZ | ||
| 增益 | 10 | dBi@1100-1700MHZ | ||
| 驻波比 | 2.5 | @重点频率≤2.0 | ||
| 3dB波束宽度 | 20 | 100 | °@重点频率 |
其它参数
| 极化方式 | 右旋圆极化和45°斜极化 |
| 功率容量 | 200W设计保证300MHz~1100MHz；（200W） 800MHz～2100MHz；（200W） 1800MHz～3200MHz；（200W） 2900MHz~6000MHz；（100W） 5500MHz~6000MHz；（100W） 1100MHz～1700MHz。（100W） |
| 接口形式 | N-F or K |
| 外形尺寸 | 650*650*164mm不含安装和接头 |
| 估算重量 | 10Kg |
| 表面 | RAL1002 沙黄色 |
| 工作温度 | -40~+50℃设计保证 |
| 其它 | 重点频率370MHz\433MHz\845MHz\915MHz\1400MHz\1550~1600MHz\2400MHz\5200MHz\5800MHz |
| 用途 | 低空无人机干扰、无人机反制、定向干扰系统。 |
外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

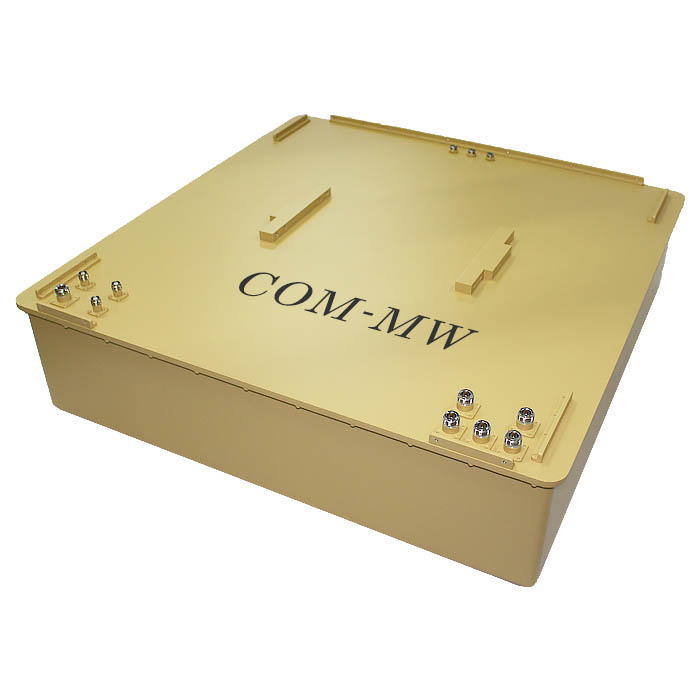

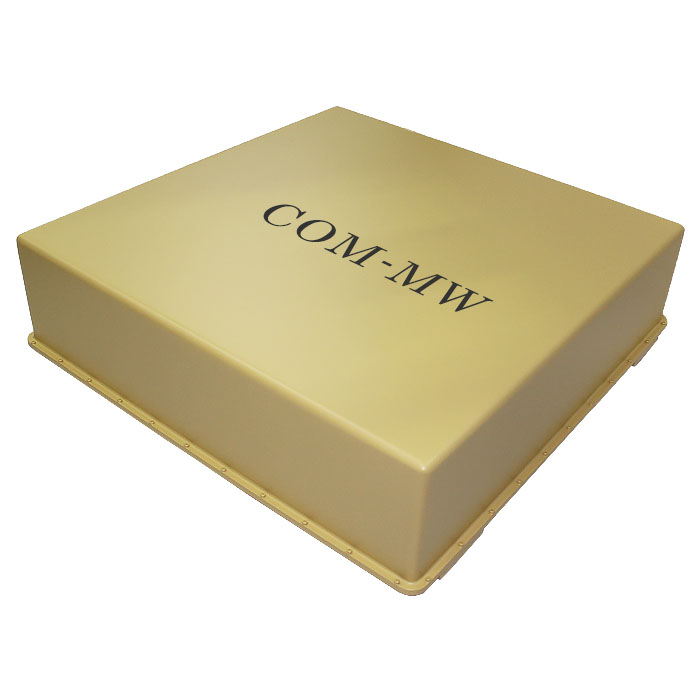

参考实物图
