通带频率 29.4~30.6GHz,DC-28.7GHz≥50dBc,30.5-31.3GHz≥30dBc,微带圆针
- ZBF5-C30-1.2G-866
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 29.4 | ~ | 30.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-28.7 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 30.5-31.3 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 31.3-40 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 微带圆针0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 26.00 | 66.99 | 136.63 | -88.01 | -88.01 | -2.58 |
| 26.50 | 69.85 | 123.04 | -112.74 | -112.74 | 0.53 |
| 27.00 | 66.66 | 94.08 | -87.21 | -87.21 | 4.21 |
| 27.50 | 57.27 | 82.52 | -87.56 | -87.56 | -4.11 |
| 28.00 | 52.99 | 82.07 | -87.94 | -87.94 | -6.07 |
| 28.50 | 45.42 | 59.56 | -80.45 | -80.45 | -4.15 |
| 29.00 | 31.50 | 36.76 | -51.93 | -51.93 | 0.39 |
| 29.50 | 1.14 | 1.11 | -1.46 | -1.46 | 2.64 |
| 30.00 | 1.26 | 1.32 | -1.17 | -1.17 | 1.64 |
| 30.50 | 1.18 | 1.26 | -1.44 | -1.44 | 2.16 |
| 31.00 | 35.73 | 45.17 | -46.20 | -46.20 | 0.40 |
| 31.50 | 46.09 | 55.69 | -77.90 | -77.90 | 0.21 |
| 32.00 | 47.23 | 54.92 | -80.98 | -80.98 | -4.39 |
| 32.50 | 47.54 | 52.98 | -103.17 | -103.17 | -1.02 |
| 33.00 | 46.26 | 54.02 | -96.37 | -96.37 | -4.54 |

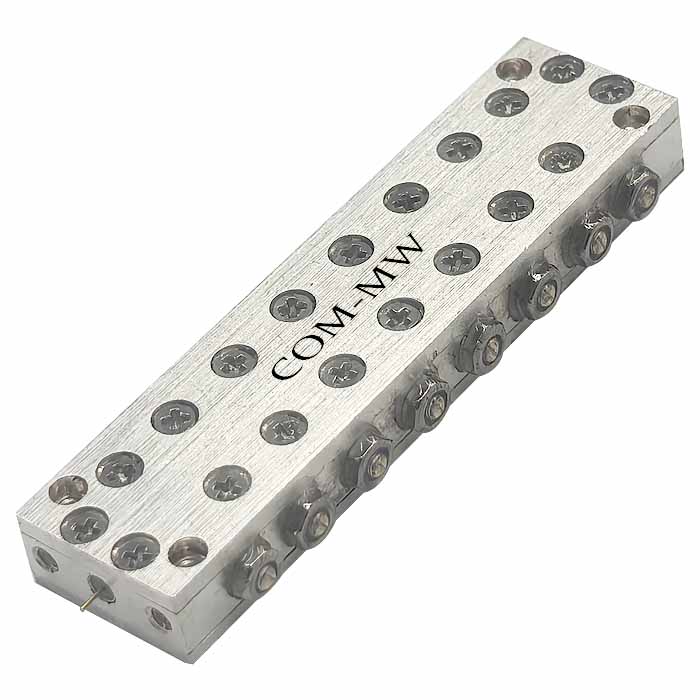

参考实物图
外形结构图（mm）

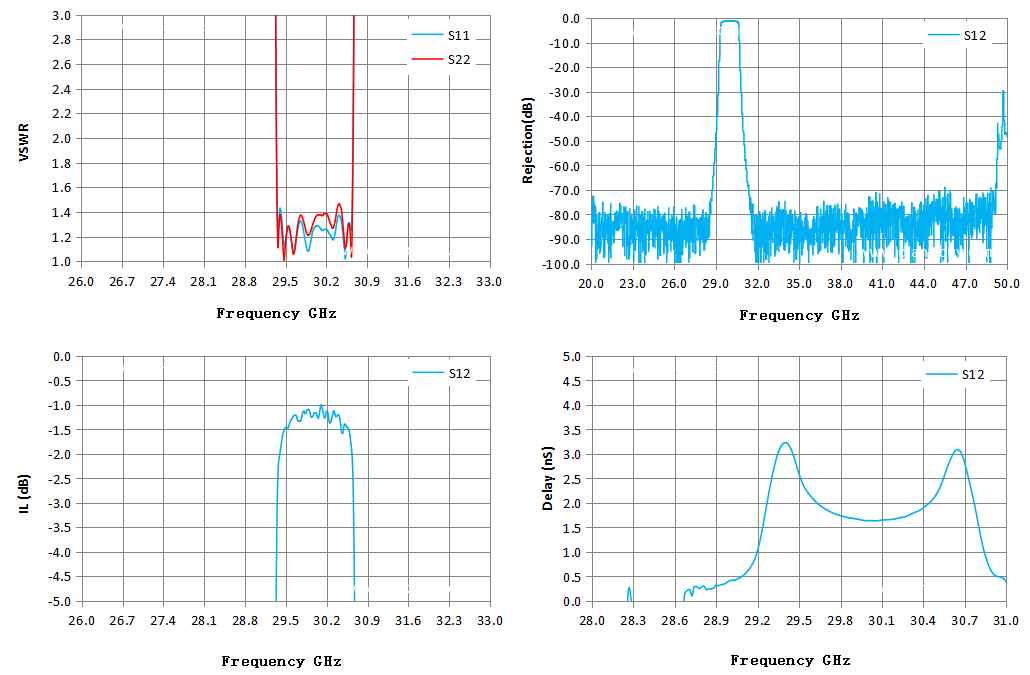

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
