滤波器
阻带频率2500~2570MHz, ≥60dB, 通带频率DC~2490MHz, 2580~6000MHz, N
- K6-2500-2570-10N60100-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2500 | ~ | 2570 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2490 | MHz | |
| 通带频率 | 2580 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2400 | -0.26 | 1.28 |
| 2450 | -0.28 | 1.39 |
| 2490 | -2.67 | 1.42 |
| 2495 | -41.54 | 18.35 |
| 2500 | -79.21 | 34.45 |
| 2510 | -80.46 | 49.59 |
| 2520 | -81.78 | 35.41 |
| 2530 | -66.99 | 33.04 |
| 2550 | -64.76 | 43.6 |
| 2570 | -85.71 | 41.82 |
| 2575 | -46.75 | 19.74 |
| 2580 | -2.41 | 1.36 |
| 2600 | -0.31 | 1.25 |
| 2650 | -0.33 | 1.53 |
| 2700 | -0.36 | 1.07 |
参考实物图

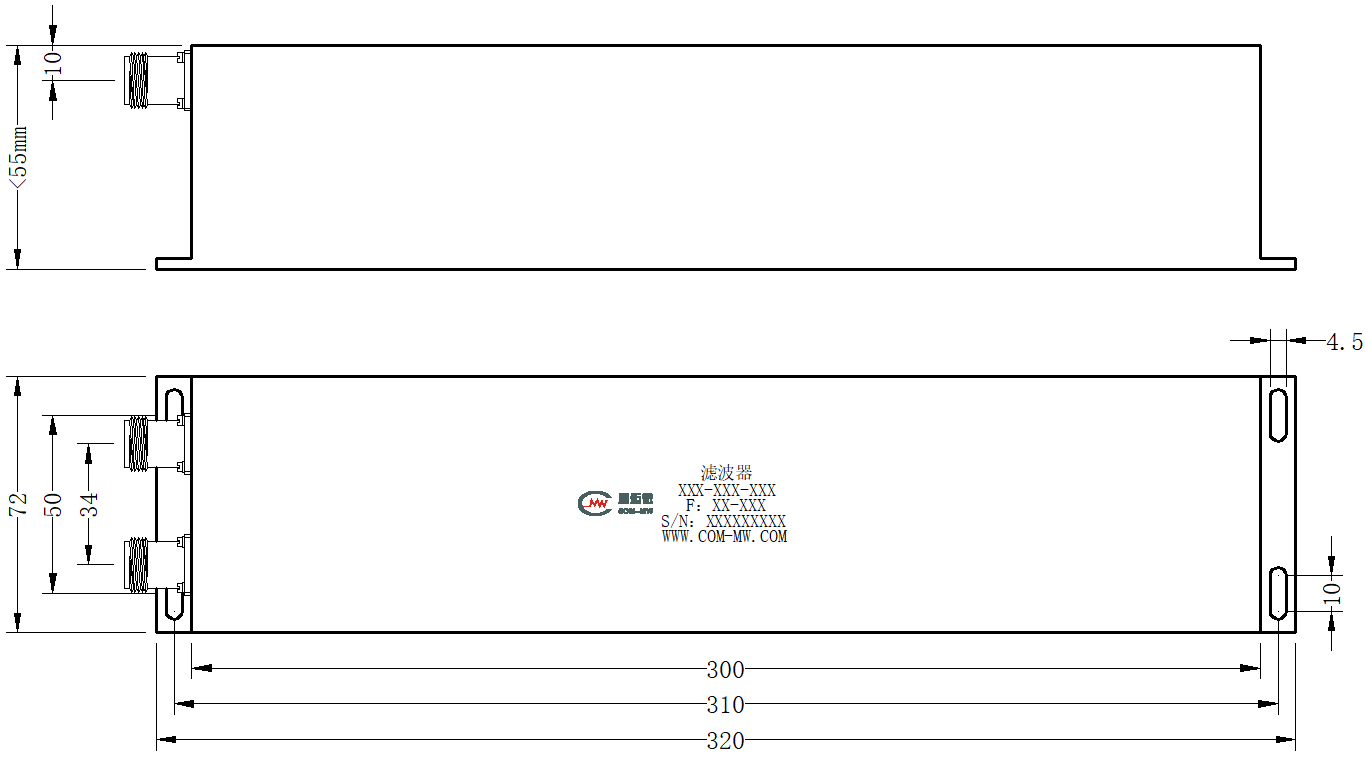

外形结构图（mm）

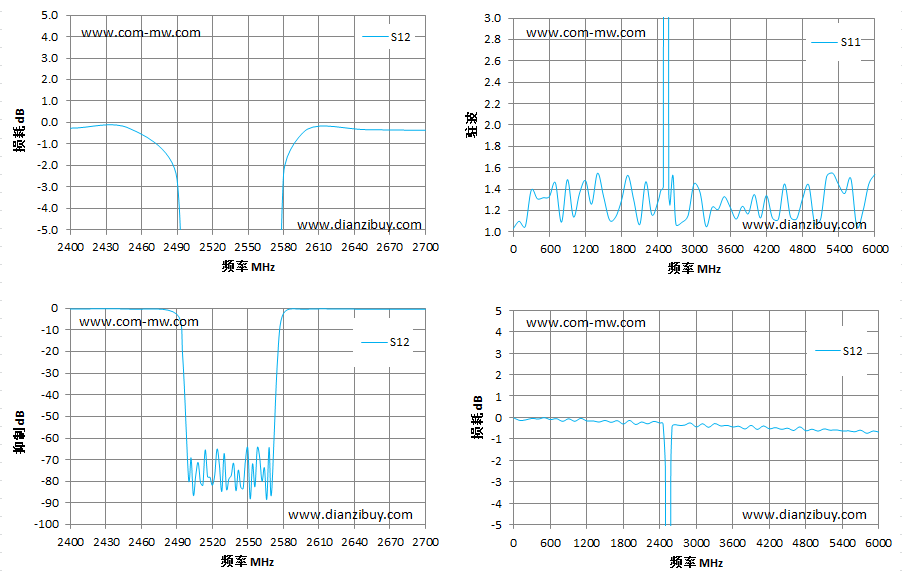

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
