产品
滤波器
通带频率 1355~1415MHz,DC-1200MHz≥65dBc,1550-3000GHz≥65dBc,SMA
- ZBF13-C1385-60-3802
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1355 | ~ | 1415 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1200 | MHz≥ | 65 | dBc | ||
| 带外抑制 | 1550-3000 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 二，三次谐波 | 65 | dBc | |||
| 通带驻波 | / | / | 1.40 |
其它参数
| 接口形式 | SMA-F or K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 做气密封焊 |

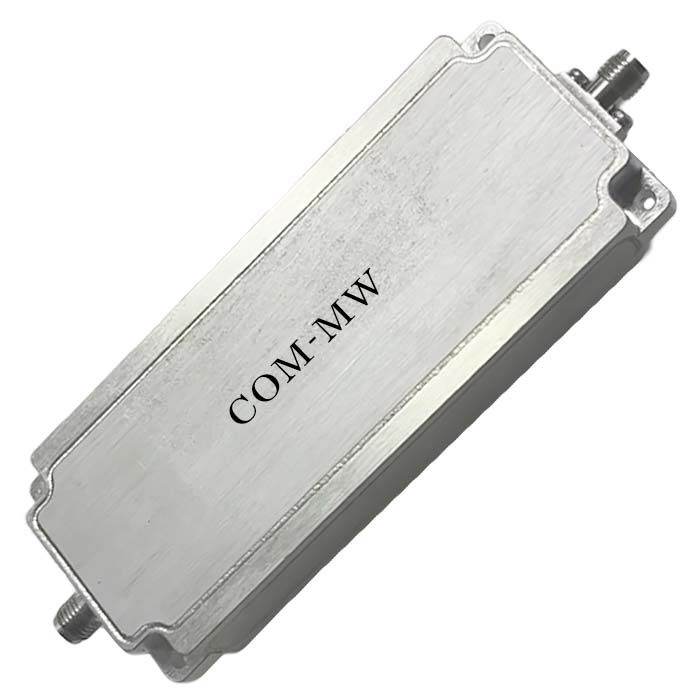

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
