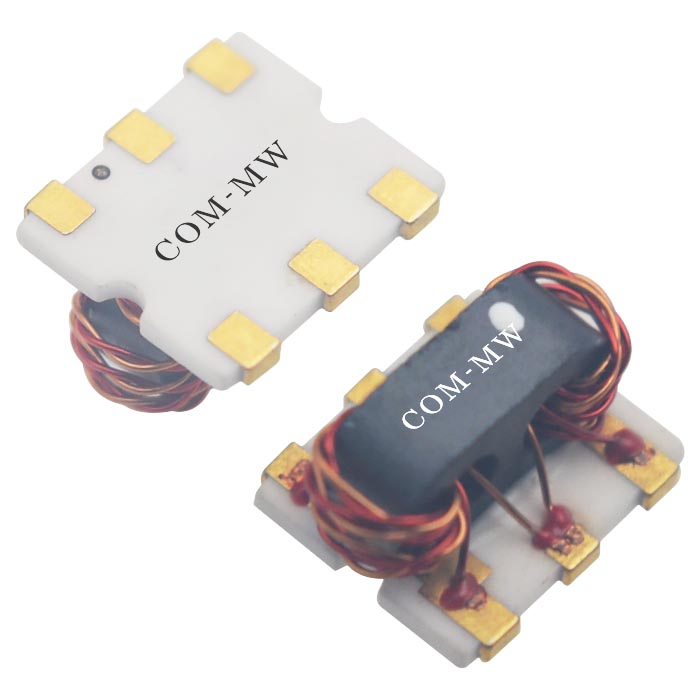

20~600MHz, 阻抗比1:4巴伦, 表面贴装, 工业级, 替代TX4-62HP+
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 20 | ~ | 600 | MHz |
插入损耗 | 0.8 | 2 | dB | |
驻波比 | 1.5 | 2 | ||
幅度平衡 | 0.7 | 1.7 | dB | |
相位平衡 | 4 | 10 | ° |
阻抗比 | 1:4巴伦 |
接口形式 | 表面贴装 |
阻抗 | 50Ω |
功率容量 | 10W设计保证 |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+100℃设计保证 |
质量等级 | 工业级 |
其它 | 替代TX4-62HP+ |

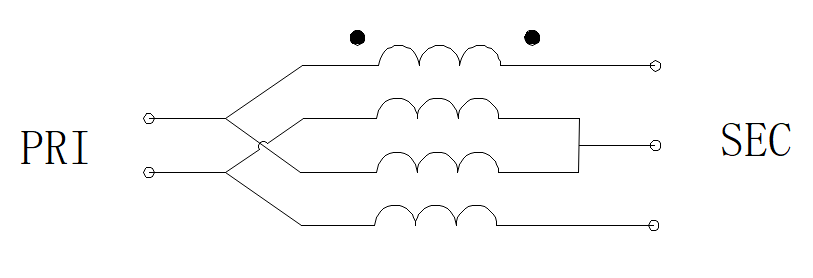

PRIMARY DOT | 初级(圆点位) | 4 |
PRIMARY | 初级 | 6 |
SECONDARY DOT | 次级(圆点位) | 3 |
SECONDARY | 次级 | 1 |
SECONDARY CT | 次级(中心抽头) | 2 |
NOT USED | 不使用 | 5 |
1 | 产品支持220℃回流焊。 |
