产品
滤波器
阻带频率1710~1785MHz, ≥50dB, 通带频率DC~1690MHz, 1805~6000MHz, N
- K6-1710-1785-20N50150-006
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1710 | ~ | 1785 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1690 | MHz | |
| 通带频率 | 1805 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1650 | -0.33 | 1.52 |
| 1700 | -1.77 | 1.22 |
| 1705 | -9.58 | 10.76 |
| 1710 | -68.92 | 31.06 |
| 1716 | -70.43 | 31.07 |
| 1725 | -50.20 | 43.82 |
| 1740 | -47.23 | 35.07 |
| 1746 | -66.42 | 31.5 |
| 1755 | -63.70 | 31.15 |
| 1770 | -58.93 | 42.45 |
| 1776 | -61.39 | 40.51 |
| 1785 | -67.25 | 37.23 |
| 1790 | -10.43 | 11.76 |
| 1795 | -1.76 | 1.27 |
| 1850 | -0.41 | 1.53 |
参考实物图

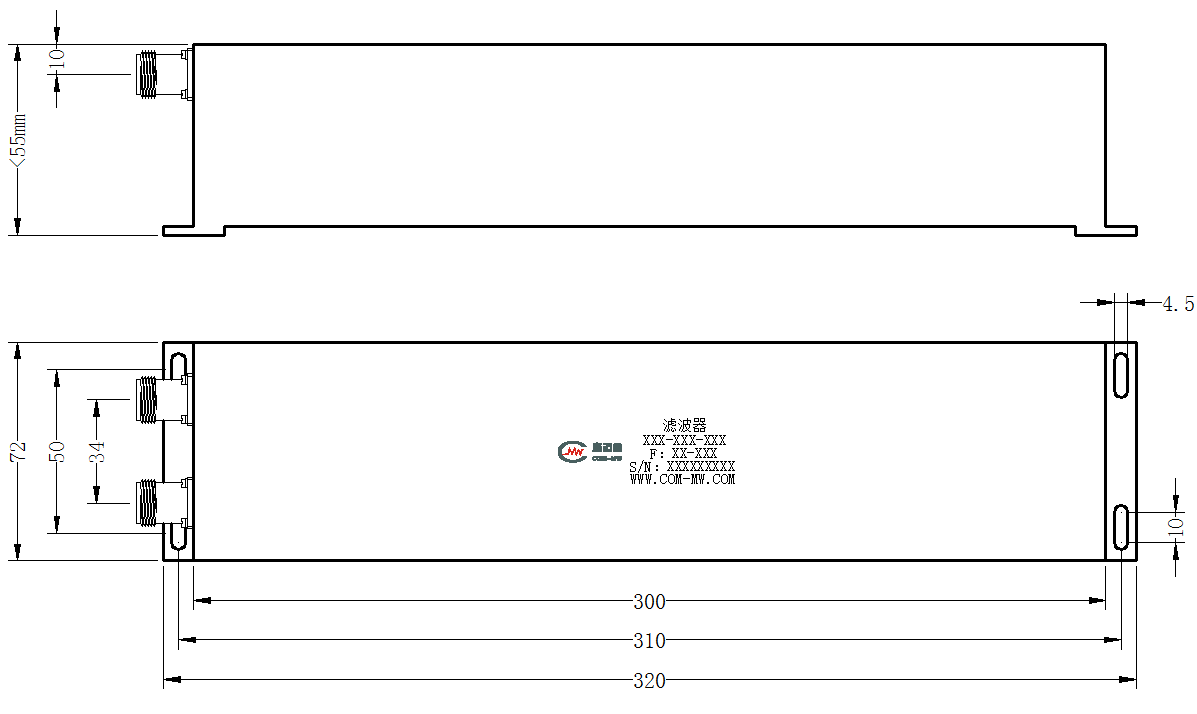

外形结构图（mm）

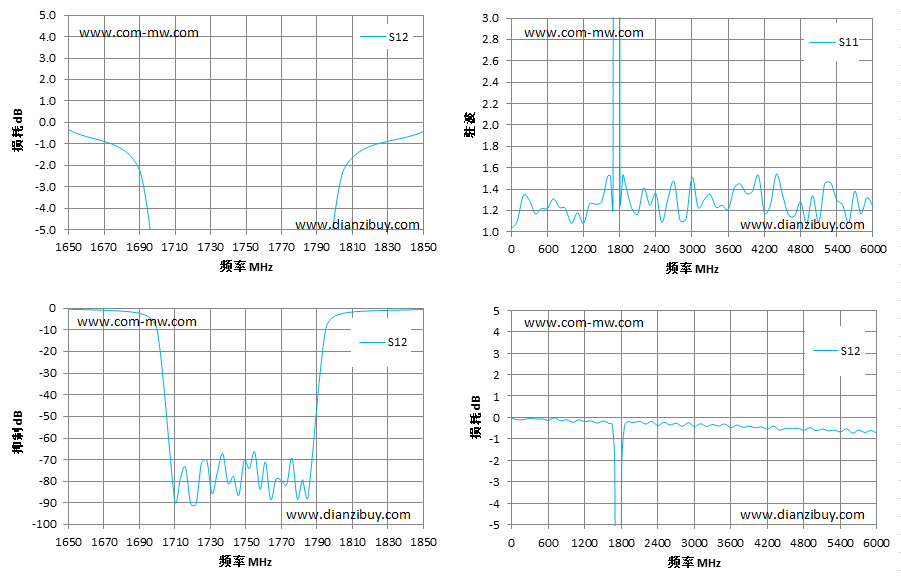

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
