产品
耦合器
2.5~6GHz, 耦合度25dB, SMA, 100W
- ZDC8-25M2.5-6G-3248
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.5 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 23.5 | 25 | 26.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 注意刻字问题 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C:25dB | --- |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 2 | 1.09 | -0.12 | -25.14 | -18.77 |
| 2.32 | 1.04 | -0.13 | -25.05 | -17.63 |
| 2.64 | 1.01 | -0.13 | -25.01 | -17.53 |
| 2.96 | 1.06 | -0.15 | -25.1 | -18.41 |
| 3.29 | 1.15 | -0.17 | -25.31 | -19.89 |
| 3.61 | 1.17 | -0.19 | -25.18 | -19.53 |
| 3.93 | 1.14 | -0.18 | -25.15 | -17.66 |
| 4.25 | 1.07 | -0.17 | -25.32 | -16.03 |
| 4.57 | 1.04 | -0.17 | -25.29 | -15.82 |
| 4.89 | 1.14 | -0.21 | -25.41 | -17.34 |
| 5.21 | 1.17 | -0.21 | -25.57 | -20.74 |
| 5.54 | 1.17 | -0.22 | -25.46 | -22.38 |
| 5.86 | 1.13 | -0.21 | -25.39 | -18.56 |
| 6.18 | 1.08 | -0.19 | -25.49 | -15.98 |
| 6.5 | 1.13 | -0.19 | -25.87 | -14.89 |

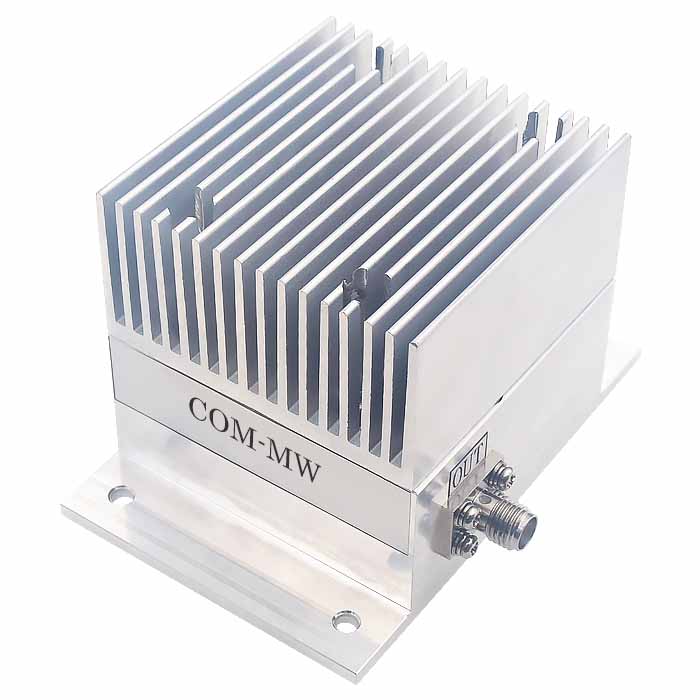

参考实物图

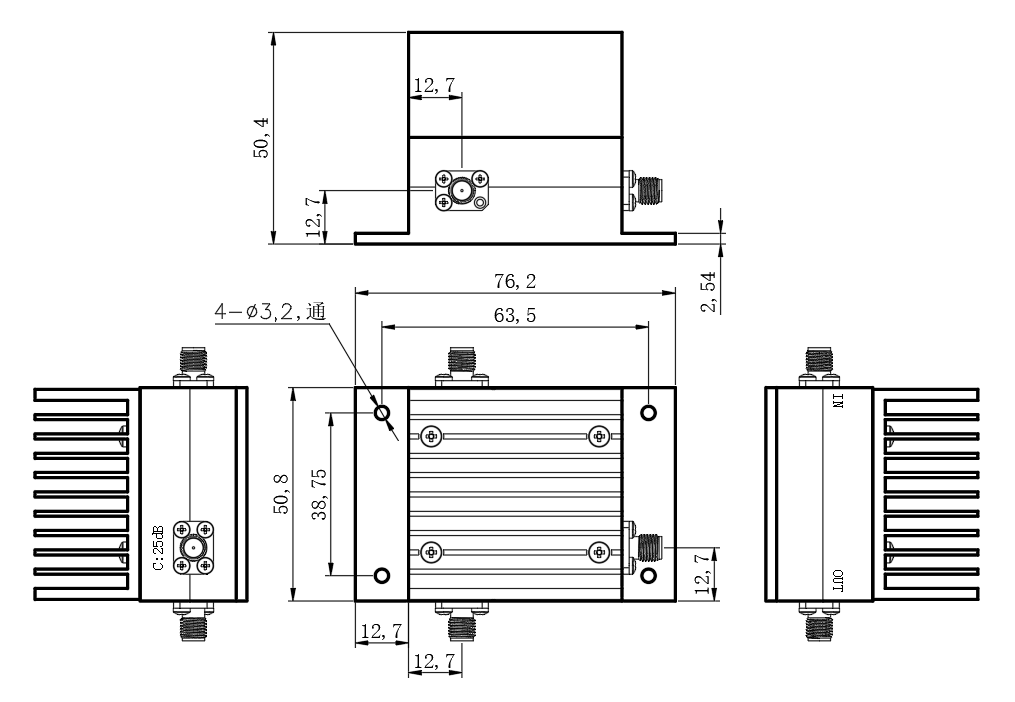

外形结构图（mm）

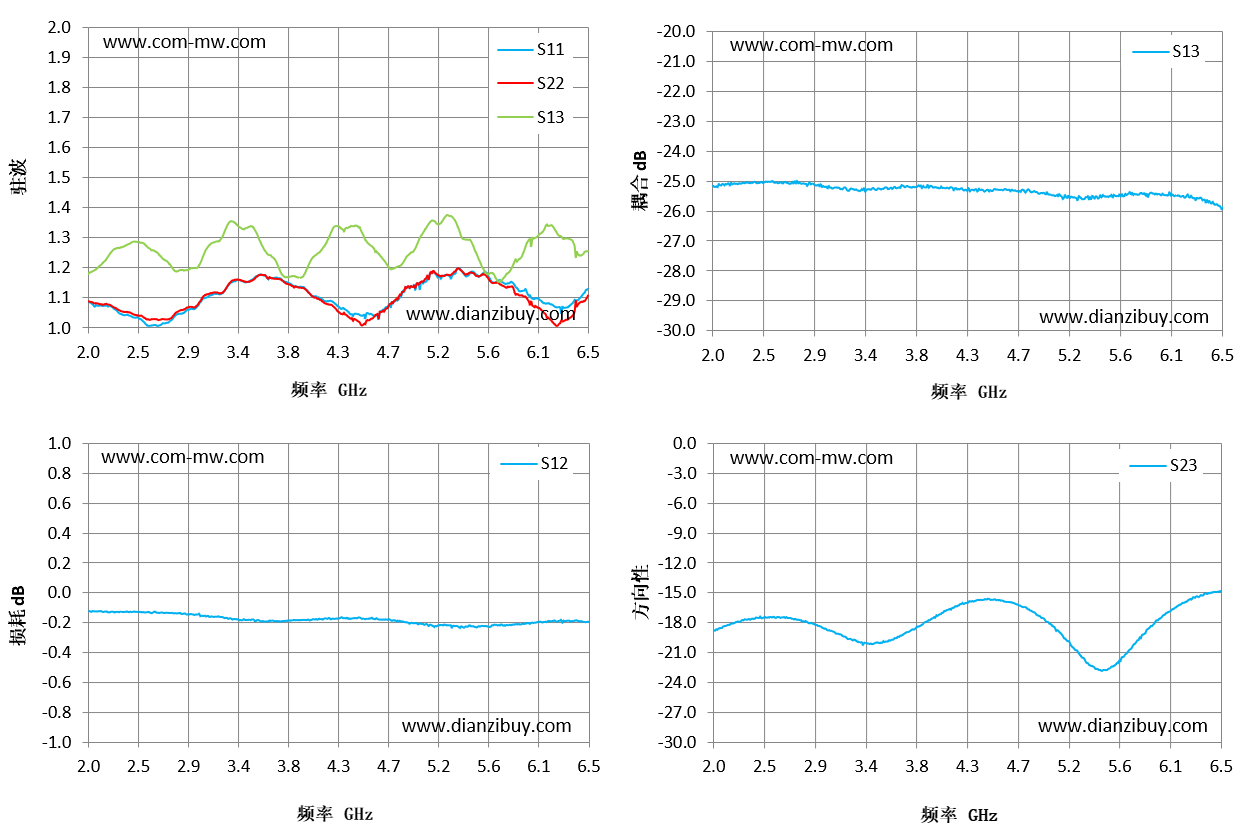

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
