产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5220 | ~ | 5260 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5200 | MHz | |
| 通带频率 | 5280 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 5100 | 1.38 | -0.75 |
| 5150 | 1.68 | -1.08 |
| 5200 | 1.25 | -2.41 |
| 5210 | 2.83 | -7.74 |
| 5220 | 5.48 | -51 |
| 5250 | 5.82 | -52 |
| 5260 | 4.99 | -57 |
| 5270 | 3.31 | -7.84 |
| 5280 | 1.26 | -2.64 |
| 5300 | 1.37 | -1.54 |
| 5350 | 1.68 | -1.27 |
| 5400 | 1.46 | -0.82 |
参考实物图
外形结构图（mm）

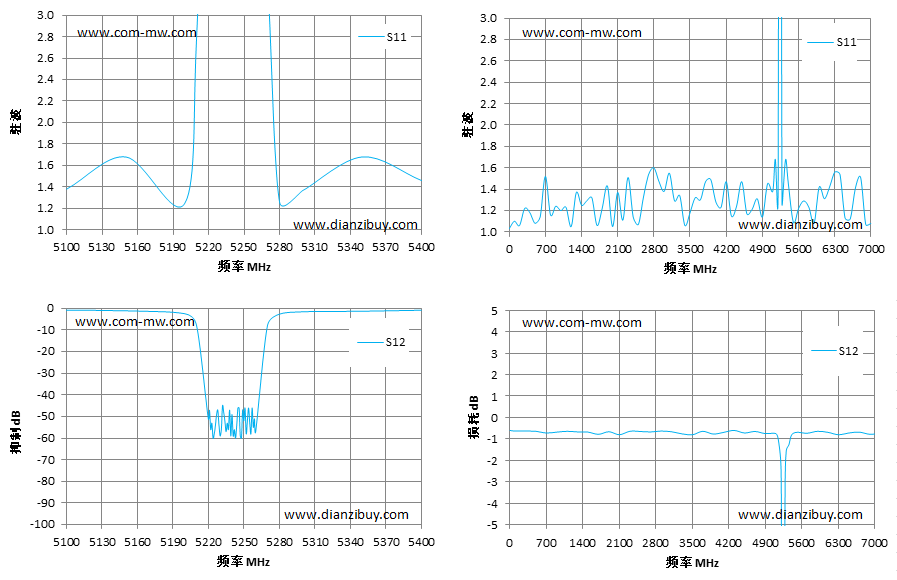

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
