低噪声放大器
12~20GHz, 增益35dB, 噪声系数dB, P-1dB功率10dBm
- DLNA8-12-20G-3528
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 12 | ~ | 20 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±1 | ±2 | dB | |
| 噪声系数 | 2.2 | dB | ||
| 驻波比 | 1.8 | |||
| P-1dB功率 | 10 | dBm | ||
| OIP3 | 18 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 反向隔离 | 65dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | NF dB | P-1 dBm | Psat dBm |
|---|---|---|---|---|---|---|
| 10 | 1.41 | 2.39 | 34.2 | 2 | 9.8 | 12.3 |
| 10.86 | 1.47 | 1.71 | 36.5 | 1.8 | 11 | 12.8 |
| 11.71 | 1.57 | 1.3 | 37.9 | 1.8 | 12.4 | 13.6 |
| 12.57 | 1.54 | 1.1 | 38.7 | 1.8 | 13.6 | 14.8 |
| 13.43 | 1.42 | 1.06 | 39.5 | 1.8 | 14.4 | 15.9 |
| 14.29 | 1.28 | 1.2 | 40.1 | 1.6 | 15.4 | 16.8 |
| 15.14 | 1.1 | 1.29 | 40.6 | 1.7 | 15.3 | 17.2 |
| 16 | 1.11 | 1.38 | 40.9 | 1.7 | 15.5 | 17.5 |
| 16.86 | 1.16 | 1.46 | 40.4 | 1.7 | 15.2 | 17 |
| 17.71 | 1.22 | 1.4 | 39.8 | 1.7 | 15.4 | 16.9 |
| 18.57 | 1.32 | 1.25 | 39.7 | 1.8 | 15.9 | 17 |
| 19.43 | 1.5 | 1.11 | 39.6 | 1.9 | 15.9 | 17 |
| 20.29 | 1.53 | 1.1 | 39.7 | 2 | 15.7 | 16.7 |
| 21.14 | 1.42 | 1.13 | 40.3 | 2.1 | 15.5 | 16.5 |
| 22 | 1.28 | 1.49 | 42.1 | 2 | 15.7 | 17.1 |
参考实物图
外形结构图（mm）

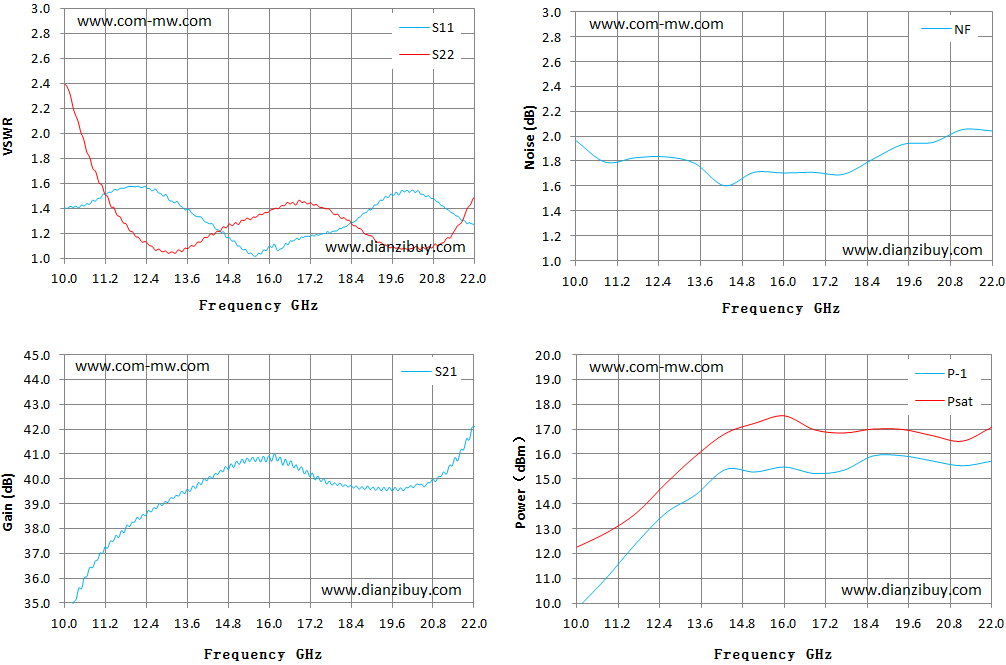

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
