0.1~400MHz, 耦合度40dB, N , 100W
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0.1 | ~ | 400 | MHz |
插入损耗 | 0.6 | dB | ||
耦合度 | 38 | 40 | 42 | dB |
方向性 | 16 | dB | ||
主线驻波比 | 1.2 | |||
耦合线驻波比 | 1.3 |
接口形式 | N -J输入;N-K输出 |
阻抗 | 50Ω |
表面 | 白色 |
功率容量 | 100W设计保证 |
外壳材料 | 铝6061 |
工作温度 | -40~+85℃设计保证 |
其它 | 耦合端口N-K |

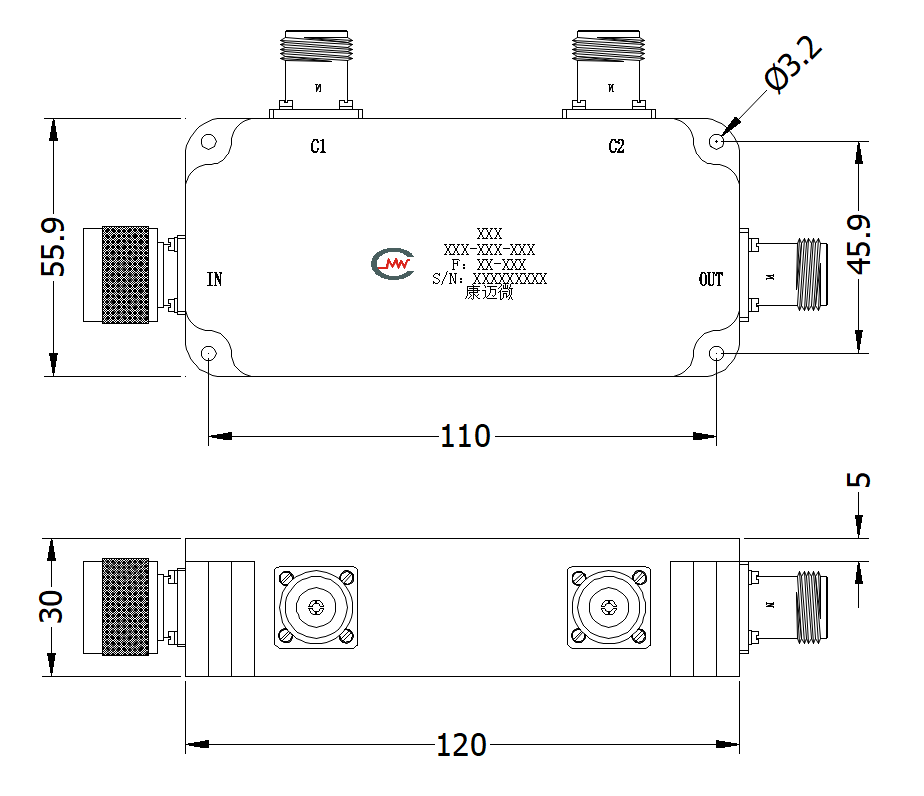

输入端口 | IN | --- |
输出端口 | OUT | --- |
耦合端口 | C1 | --- |
隔离端口 | C2 | --- |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
