80~1000MHz,250W,90°电桥,表面贴装
- 8H0016
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 80 | ~ | 1000 | MHz |
| 插入损耗 | 0.9 | 1.0 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | -20 | dB | ||
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 250W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
合成
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

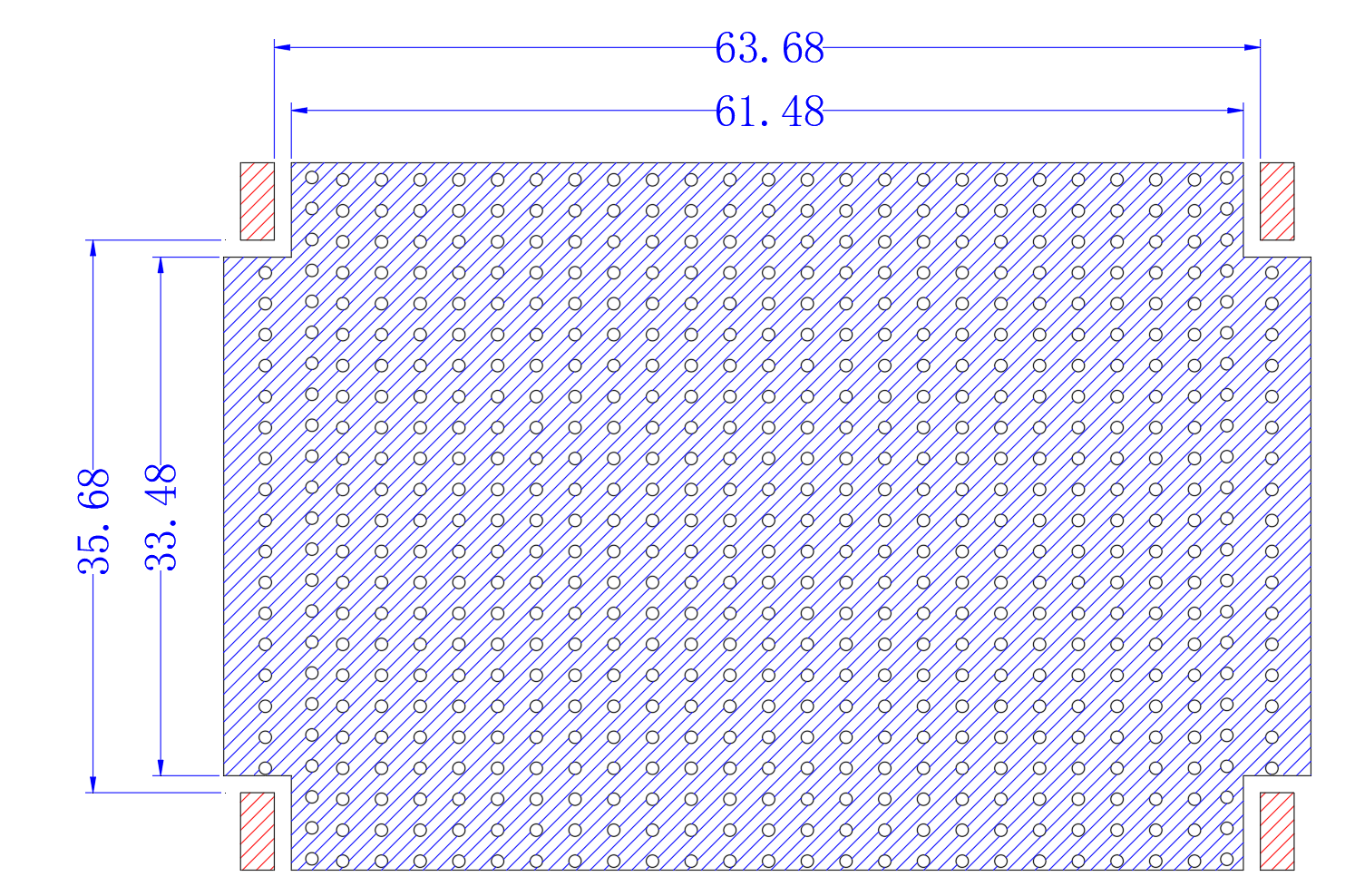

建议PCB布局图

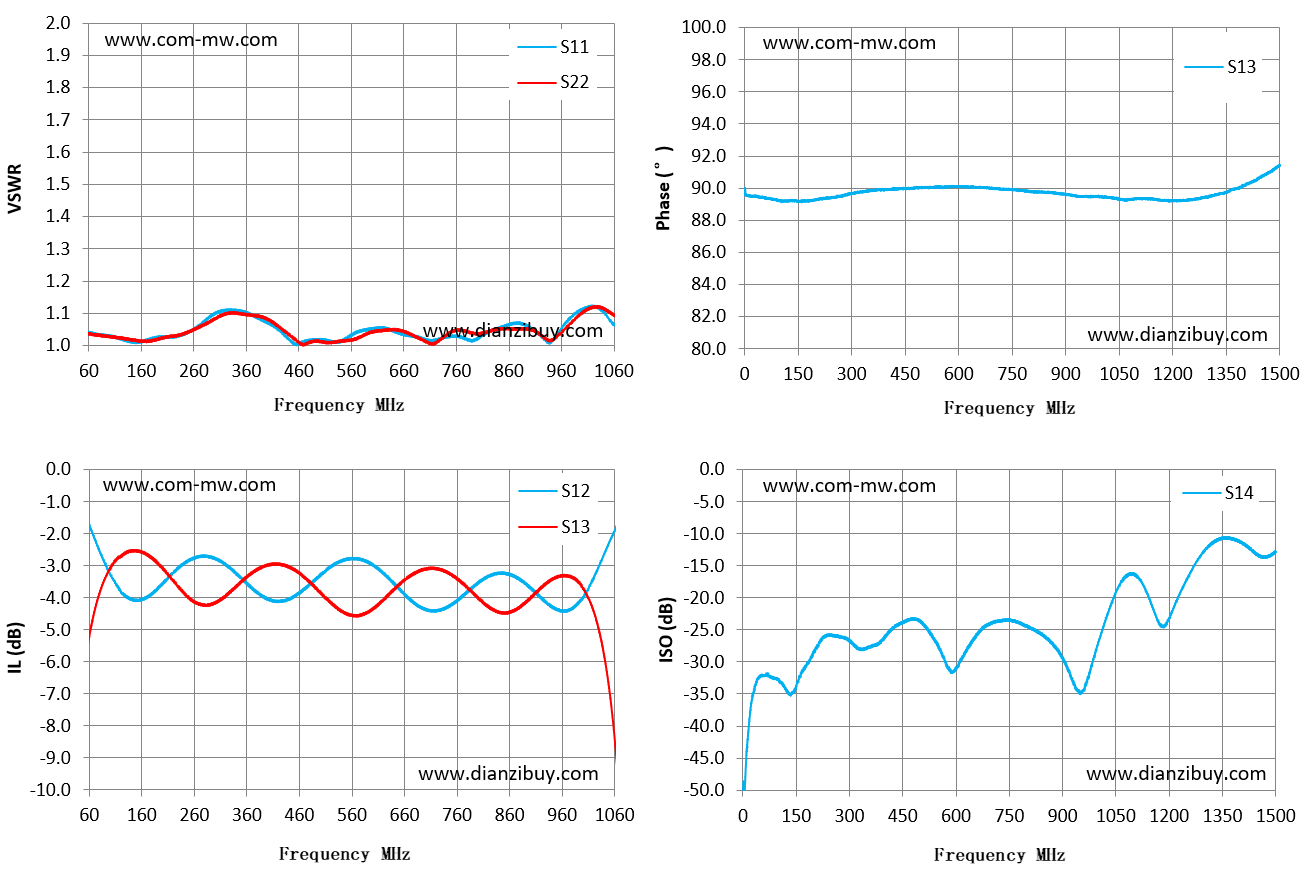

典型测试曲线图

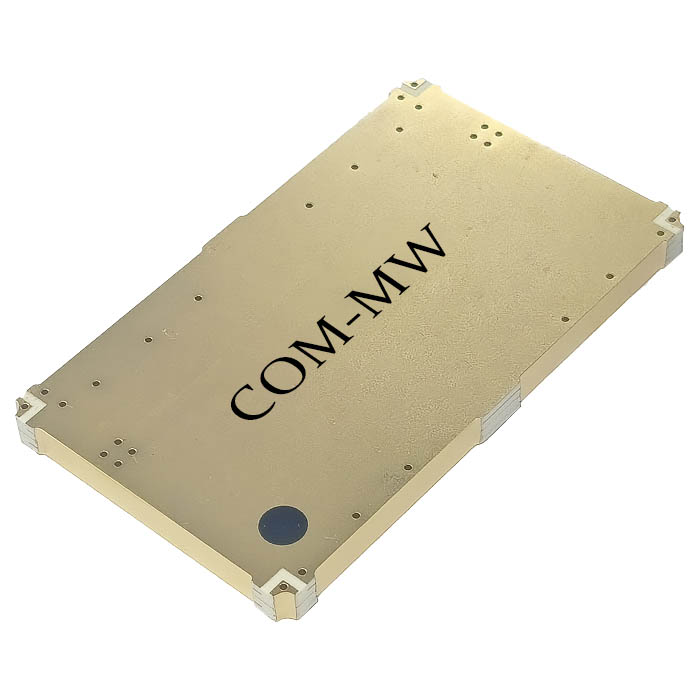

参考实物图

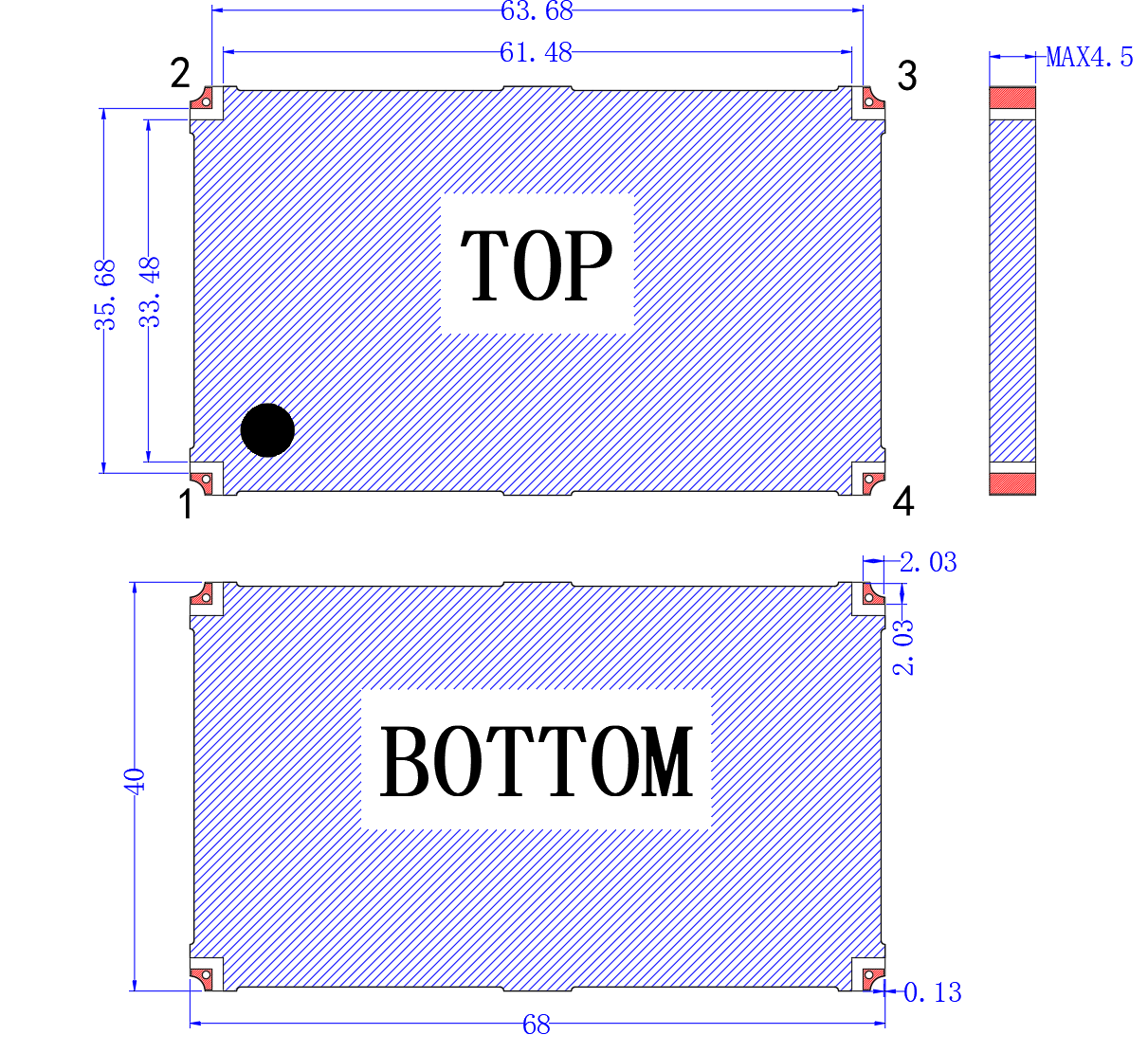

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 60.00 | 1.04 | 1.04 | -1.72 | -5.21 | 89.36 | -32.11 |
| 131.00 | 1.02 | 1.02 | -3.97 | -2.58 | 89.22 | -35.03 |
| 203.00 | 1.03 | 1.03 | -3.50 | -3.14 | 89.28 | -28.19 |
| 274.00 | 1.07 | 1.06 | -2.70 | -4.22 | 89.50 | -26.10 |
| 346.00 | 1.11 | 1.10 | -3.34 | -3.55 | 89.83 | -27.91 |
| 417.00 | 1.05 | 1.06 | -4.11 | -2.95 | 89.99 | -24.97 |
| 489.00 | 1.02 | 1.01 | -3.45 | -3.66 | 90.01 | -23.36 |
| 560.00 | 1.03 | 1.02 | -2.78 | -4.55 | 90.08 | -28.77 |
| 631.00 | 1.05 | 1.05 | -3.41 | -3.88 | 90.06 | -28.05 |
| 703.00 | 1.02 | 1.01 | -4.39 | -3.09 | 89.98 | -23.85 |
| 774.00 | 1.02 | 1.05 | -3.90 | -3.60 | 89.86 | -23.80 |
| 846.00 | 1.06 | 1.05 | -3.24 | -4.47 | 89.75 | -25.89 |
| 917.00 | 1.04 | 1.04 | -3.96 | -3.73 | 89.56 | -31.37 |
| 989.00 | 1.10 | 1.09 | -4.20 | -3.48 | 89.47 | -29.18 |
| 1060.00 | 1.07 | 1.09 | -1.91 | -8.42 | 89.27 | -18.03 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
