功率放大器
8~21GHz, 增益33dB, 饱和功率26dBm, SMA
- DPA8-8-21G-3814
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 21 | GHz |
| 增益 | 33 | dB | ||
| 增益平坦度 | ±1.5 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 30 | dBm | ||
| 反向隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 6 | 1.42 | 1.20 | 35.35 | 28 | 28.5 | 2.09 |
| 7.21 | 1.67 | 1.08 | 35.18 | 27.5 | 27.85 | 1.98 |
| 8.43 | 1.58 | 1.03 | 34.98 | 27.3 | 27.7 | 1.95 |
| 9.64 | 1.49 | 1.05 | 34.8 | 27.6 | 28.1 | 1.9 |
| 10.86 | 1.43 | 1.04 | 34.94 | 27.2 | 27.7 | 1.89 |
| 13.29 | 1.63 | 1.2 | 34.38 | 26.6 | 27.3 | 2.01 |
| 14.5 | 1.74 | 1.3 | 33.99 | 26.3 | 27 | 2.08 |
| 15.71 | 1.57 | 1.44 | 34.13 | 25.8 | 26.7 | 2.26 |
| 16.93 | 1.18 | 1.33 | 33.63 | 25.4 | 26.6 | 2.29 |
| 18.14 | 1.19 | 1.61 | 33.59 | 25.4 | 26.8 | 2.28 |
| 19.36 | 1.37 | 1.36 | 33.82 | 25.2 | 26.7 | 2.49 |
| 20.57 | 1.40 | 1.69 | 33.44 | 25.6 | 27.2 | 2.41 |
| 21.79 | 1.23 | 1.51 | 33.13 | 25.3 | 26.3 | 26.1 |
| 23 | 1.04 | 1.71 | 32.67 | 25 | 25.7 | 26.7 |

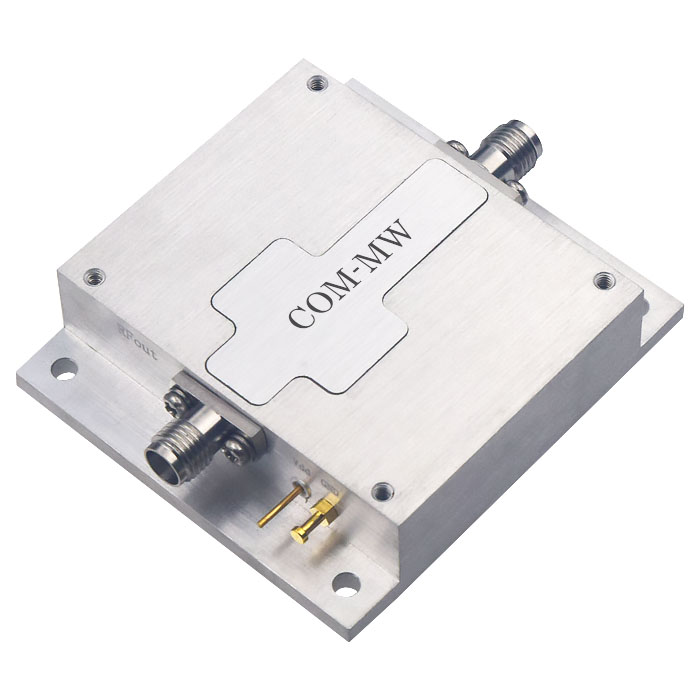

参考实物图

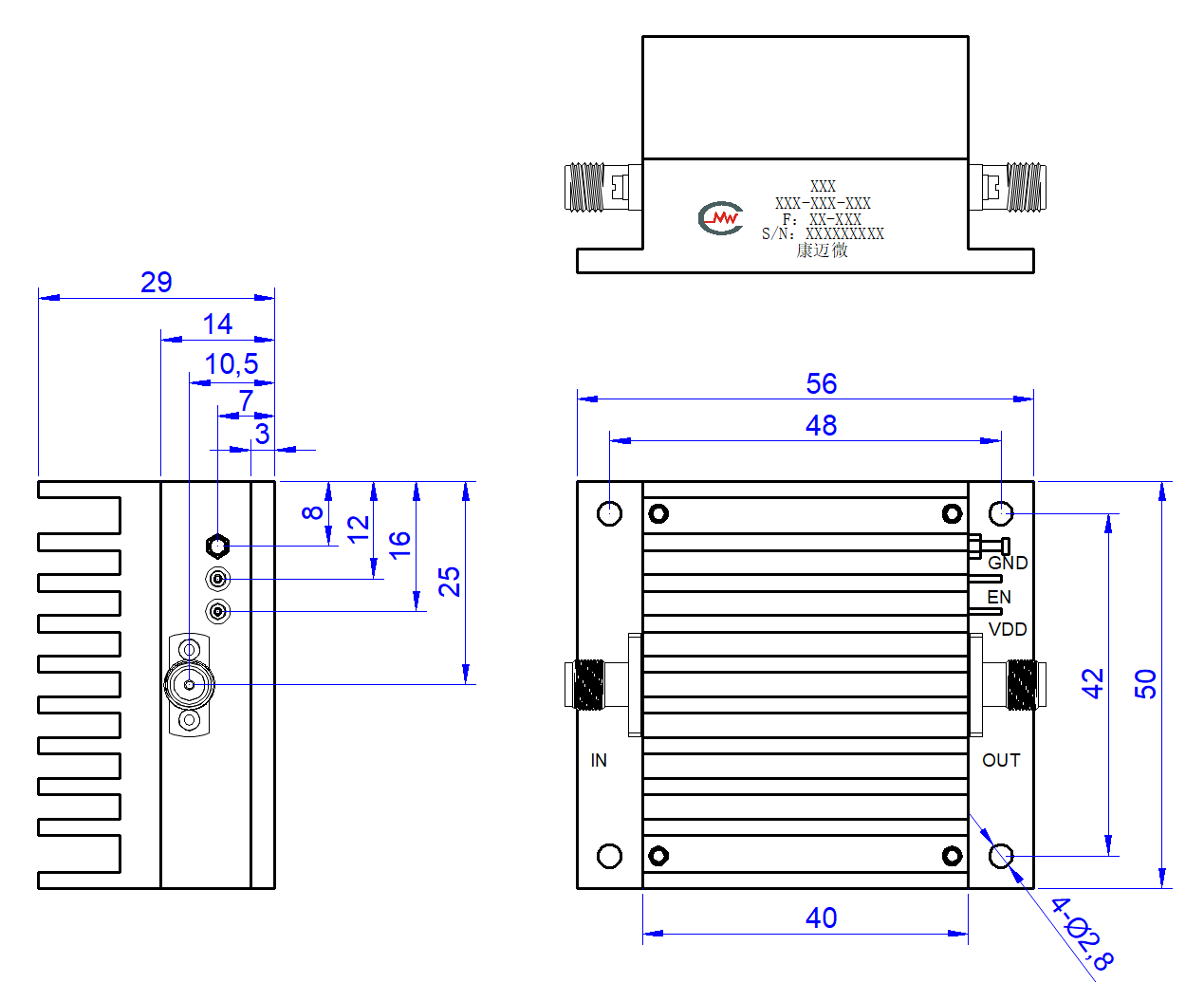

外形结构图

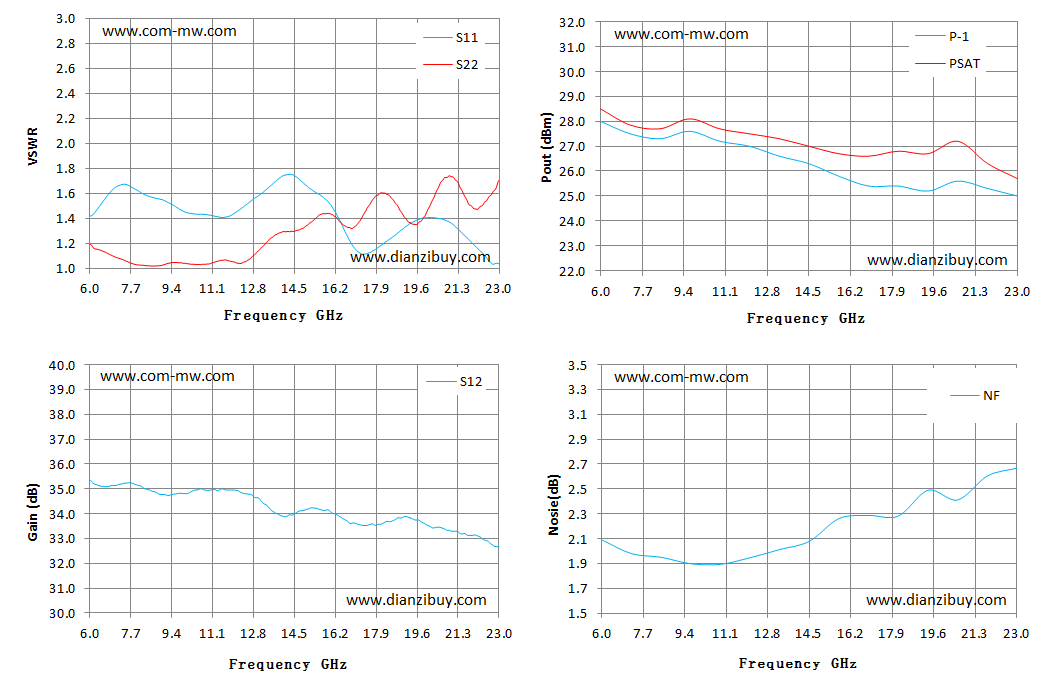

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
