产品
耦合器
1~18GHz,耦合度 40dB,N ,SMA,400W
- ZDC25-40C1-18G-3578
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | N-F |
| 输出端口 | OUT | N-F |
| 耦合端口 | C | SMA-F |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.02 | 1.02 | 1.02 | -0.04 | -62.60 | -23.97 |
| 1.36 | 1.03 | 1.04 | 1.03 | -0.18 | -40.82 | -31.60 |
| 2.71 | 1.03 | 1.04 | 1.04 | -0.23 | -39.72 | -34.32 |
| 4.07 | 1.06 | 1.06 | 1.07 | -0.27 | -39.60 | -27.47 |
| 5.43 | 1.08 | 1.06 | 1.08 | -0.29 | -39.68 | -27.29 |
| 6.79 | 1.08 | 1.06 | 1.08 | -0.31 | -39.68 | -32.04 |
| 8.14 | 1.09 | 1.08 | 1.10 | -0.32 | -40.00 | -26.98 |
| 9.50 | 1.10 | 1.09 | 1.11 | -0.35 | -39.73 | -26.80 |
| 10.86 | 1.06 | 1.03 | 1.12 | -0.33 | -39.56 | -23.28 |
| 12.21 | 1.17 | 1.15 | 1.09 | -0.38 | -39.26 | -19.37 |
| 13.57 | 1.09 | 1.08 | 1.06 | -0.38 | -39.33 | -18.42 |
| 14.93 | 1.09 | 1.10 | 1.12 | -0.37 | -39.36 | -20.82 |
| 16.29 | 1.08 | 1.10 | 1.22 | -0.43 | -39.57 | -18.28 |
| 17.64 | 1.03 | 1.03 | 1.26 | -0.41 | -39.64 | -18.11 |
| 19.00 | 1.20 | 1.18 | 1.30 | -0.46 | -39.79 | -13.56 |

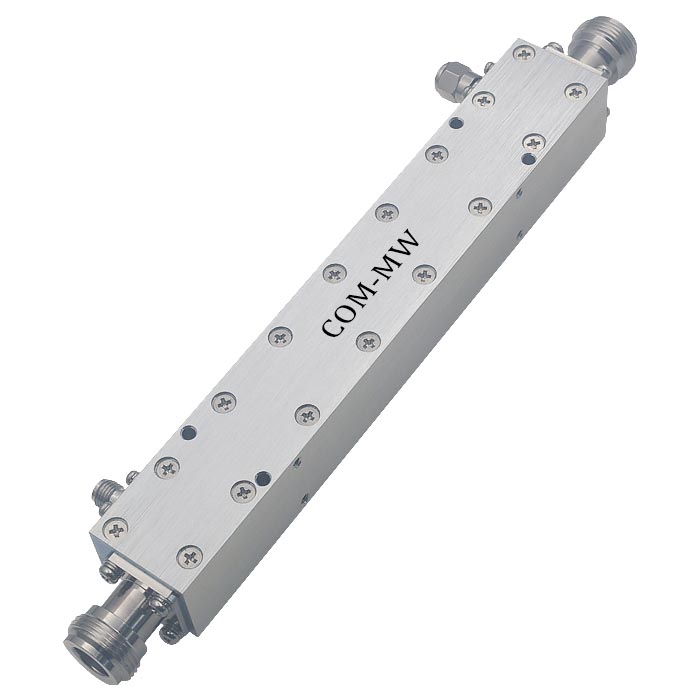

参考实物图

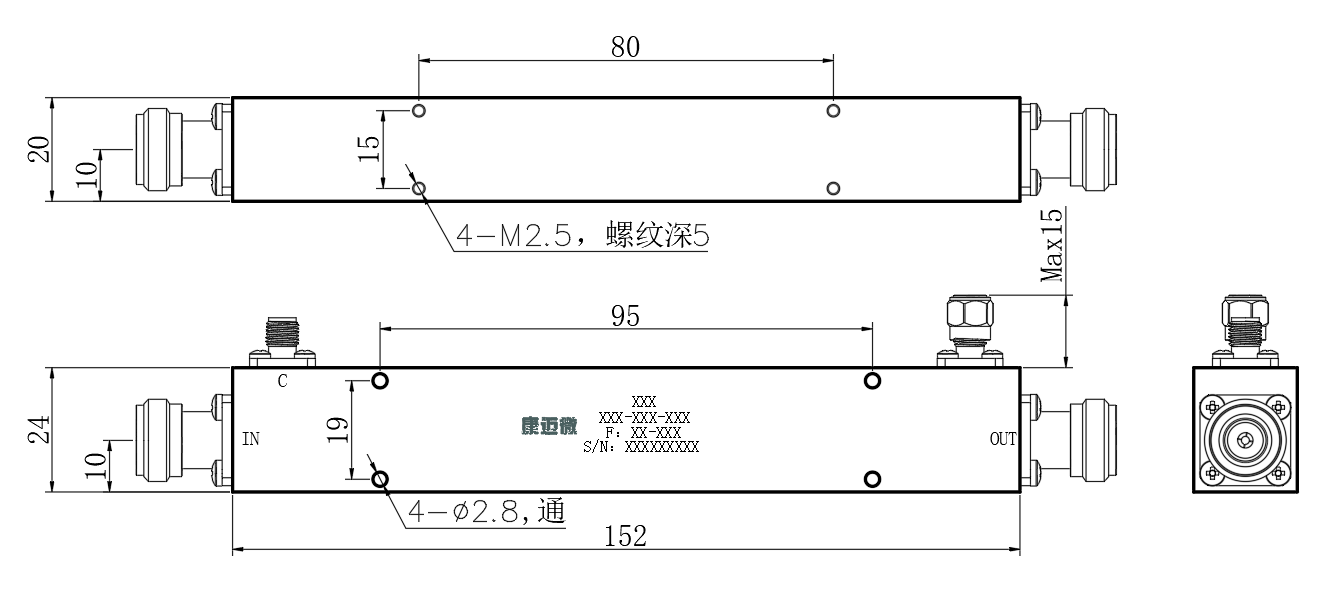

外形结构图（mm）

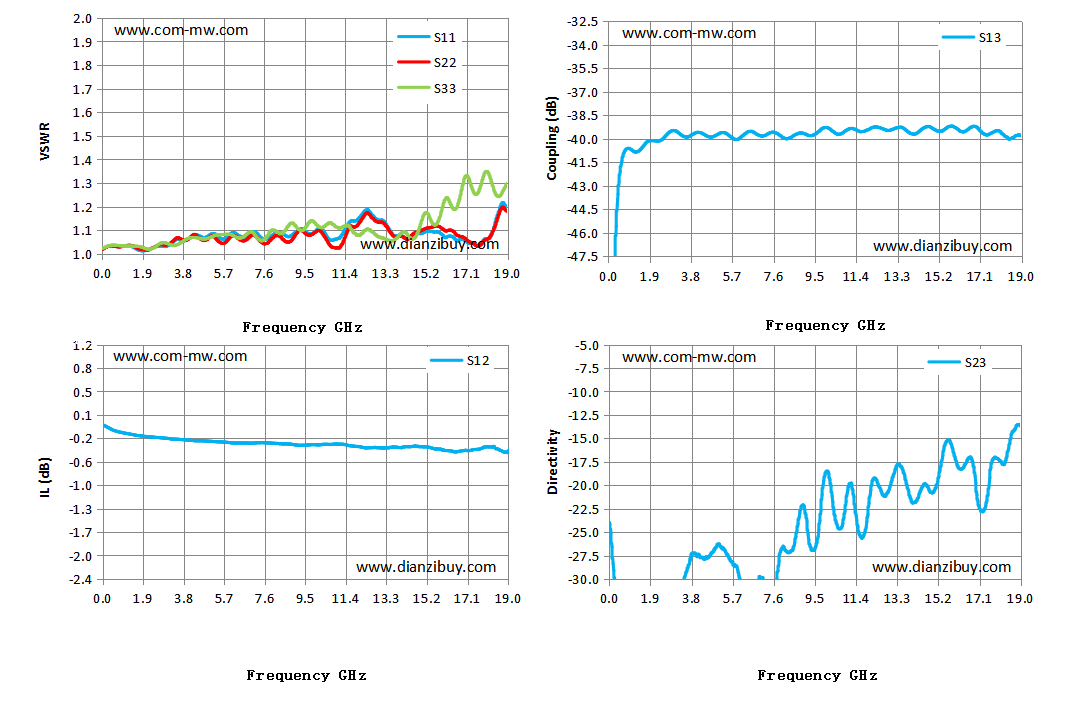

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
