25~27.5GHz, 15W, 2路, 0°, 2.92-F
- ZPD25-2M25-27.5G-808
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 25 | ~ | 27.5 | GHz |
| 插入损耗 | 1.4 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -65~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S21 隔离 dB |
| 10 | 1.54 | 1.22 | -3.29 | -3.31 | -19.15 |
| 11.86 | 1.25 | 1.14 | -3.2 | -3.21 | -29.05 |
| 13.71 | 1.11 | 1.12 | -3.09 | -3.1 | -30.06 |
| 15.57 | 1.02 | 1.19 | -3.15 | -3.14 | -33.44 |
| 17.43 | 1.05 | 1.19 | -3.13 | -3.11 | -23.53 |
| 19.29 | 1.16 | 1.18 | -3.14 | -3.11 | -23.07 |
| 21.14 | 1.06 | 1.09 | -3.22 | -3.2 | -26.93 |
| 23 | 1.1 | 1.11 | -3.19 | -3.17 | -24.08 |
| 24.86 | 1.1 | 1.09 | -3.19 | -3.16 | -29.22 |
| 26.71 | 1.14 | 1.05 | -3.21 | -3.17 | -23.78 |
| 28.57 | 1.08 | 1.12 | -3.18 | -3.14 | -21.73 |
| 30.43 | 1.17 | 1.21 | -3.24 | -3.19 | -24.71 |
| 32.29 | 1.11 | 1.16 | -3.2 | -3.16 | -22.28 |
| 34.14 | 1.17 | 1.16 | -3.34 | -3.29 | -22.44 |
| 36 | 1.05 | 1.3 | -3.27 | -3.17 | -18.82 |

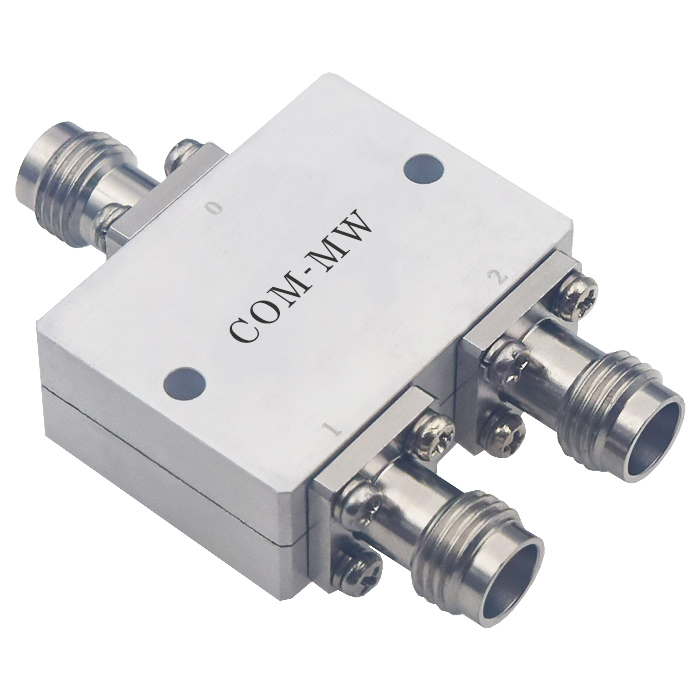

参考实物图

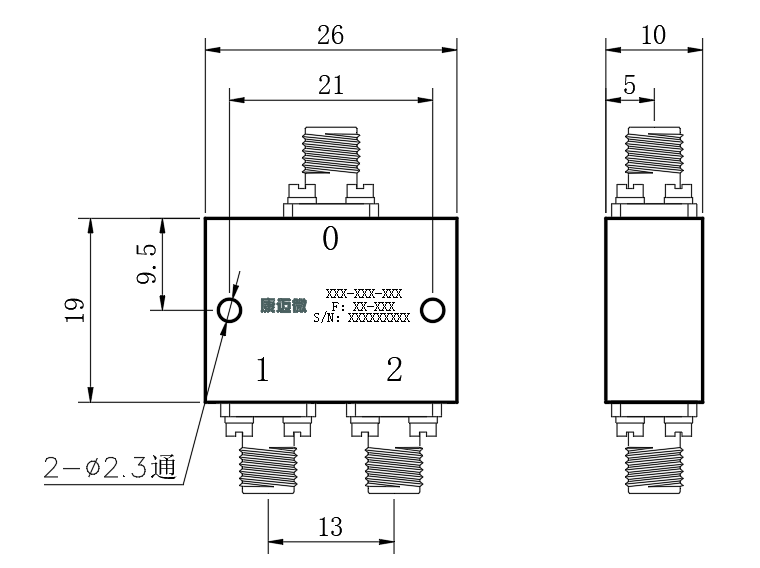

外形结构图（mm）

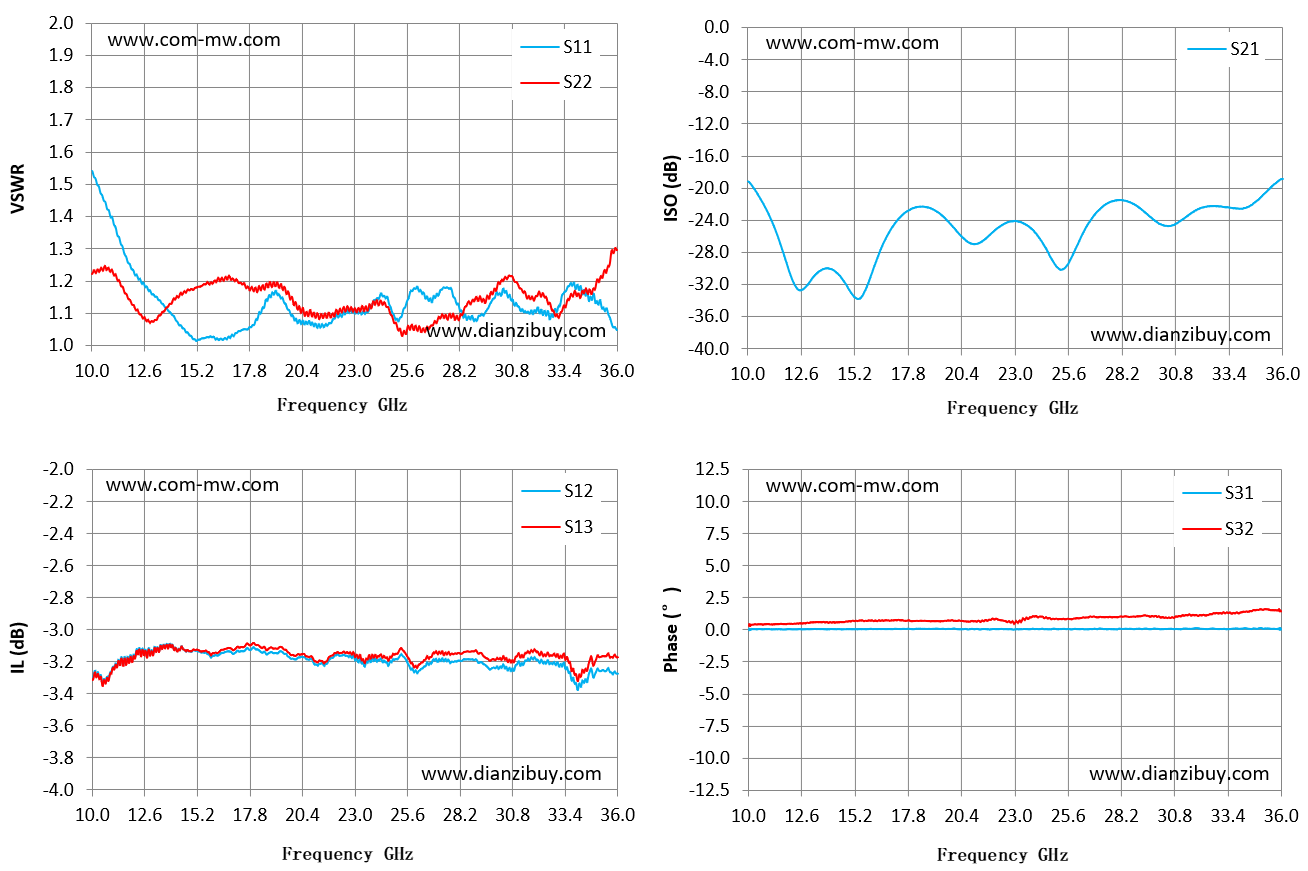

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
