产品
多频合路器
27550~28050MHz, 28150~28650MHz, 28758~29342MHz, 29450~29950MHz, 波导口
- ZMC25-4W27550-29950-096
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 27550 | ~ | 28050 | MHz |
| 通带频率二 | / | / | 28150 | ~ | 28650 | MHz |
| 通带频率三 | / | / | 28758 | ~ | 29342 | MHz |
| 通带频率四 | / | / | 29450 | ~ | 29950 | MHz |
| 通带驻波 | 1.4 | |||||
| 中心损耗 | 3 | dB | ||||
| 带内波动 | 1.2 | dB | ||||
| 通带一抑制度 | DC-27200 | MHz≥ | 50 | dB | ||
| 通带一抑制度 | 27200-27450 | MHz≥ | 34 | dB | ||
| 通带一抑制度 | 28150-28400 | MHz≥ | 34 | dB | ||
| 通带一抑制度 | 28400-30350 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-27800 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 27800-28050 | MHz≥ | 34 | dB | ||
| 通带二抑制度 | 28758-30350 | MHz≥ | 34 | dB | ||
| 通带三抑制度 | DC-28650 | MHz≥ | 34 | dB | ||
| 通带三抑制度 | 29450-30350 | MHz≥ | 34 | dB | ||
| 通带四抑制度 | DC-29342 | MHz≥ | 34 | dB | ||
| 通带四抑制度 | 30058-30350 | MHz≥ | 34 | dB | ||
| Band 1,2,3,4 Rejection | DC-27200 | MHz≥ | 55 | dB | ||
| Band 1,2,3,4 Rejection | 30350-42500 | MHz≥ | 55 | dB | ||
| Band 1,2,3,4 Rejection | 42500-44400 | MHz≥ | 80 | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 时延波动 | ≤10ns |
| 工作温度 | -30~+70℃设计保证 |
| 储存温度 | -50~+80℃设计保证 |

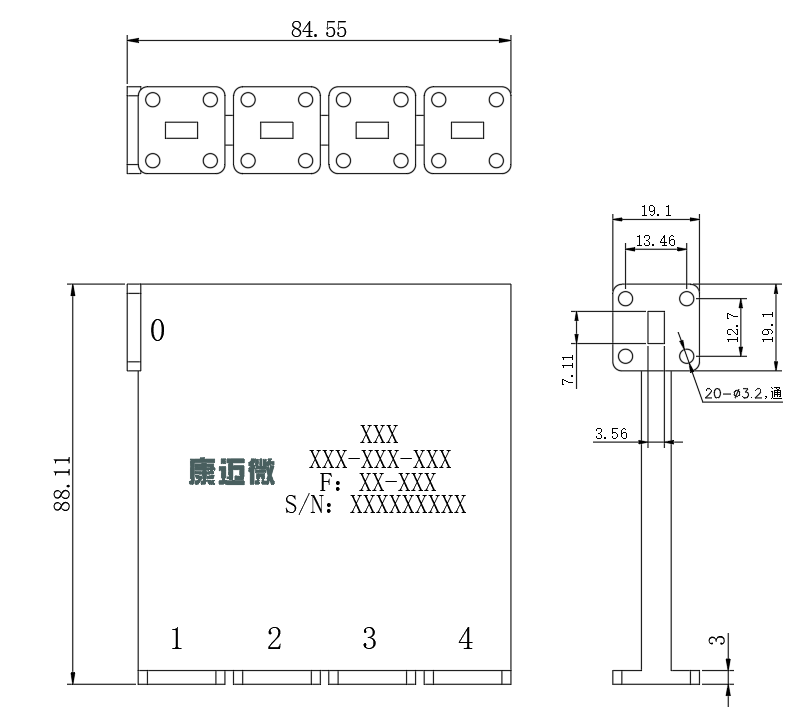

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
