滤波器
通带频率1700~1900MHz, DC-1.4GHz≥50dBc, 2.2-2.5MHz≥50dBc, 微带圆针
- ZBF15-L1800-200-1760
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | 0.5 | dB | ||||
| 3dB带宽 | ≤290 | MHz | ||||
| 带外抑制 | DC-1.4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 2.2-2.5 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2.5-5 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1600 | 11.87 | 15.11 | -18.98 | -18.98 | 2.84 |
| 1629 | 3.57 | 4.84 | -7.46 | -7.46 | 5.96 |
| 1657 | 1.45 | 2.05 | -3.64 | -3.64 | 6.48 |
| 1686 | 1.13 | 1.41 | -2.45 | -2.45 | 5.35 |
| 1714 | 1.12 | 1.11 | -1.89 | -1.89 | 4.11 |
| 1743 | 1.08 | 1.03 | -1.75 | -1.75 | 3.76 |
| 1771 | 1.08 | 1.09 | -1.69 | -1.69 | 3.53 |
| 1800 | 1.17 | 1.19 | -1.71 | -1.71 | 3.39 |
| 1829 | 1.29 | 1.29 | -1.79 | -1.79 | 3.33 |
| 1857 | 1.27 | 1.27 | -1.89 | -1.89 | 3.37 |
| 1886 | 1.19 | 1.21 | -1.98 | -1.98 | 3.55 |
| 1914 | 1.23 | 1.28 | -2.41 | -2.41 | 4.18 |
| 1943 | 1.74 | 1.75 | -3.44 | -3.44 | 4.81 |
| 1971 | 3.41 | 3.33 | -5.97 | -5.97 | 4.99 |
| 2000 | 7.38 | 7.12 | -10.45 | -10.45 | 4.43 |

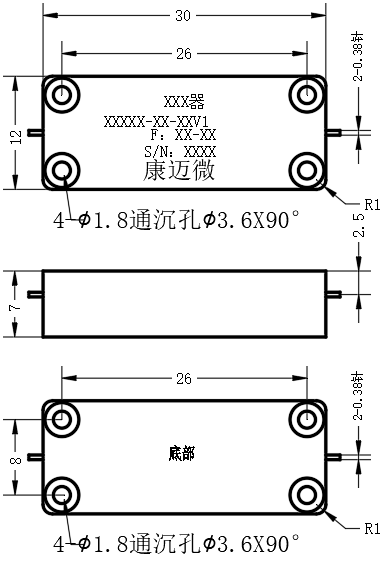

外形结构图（mm）

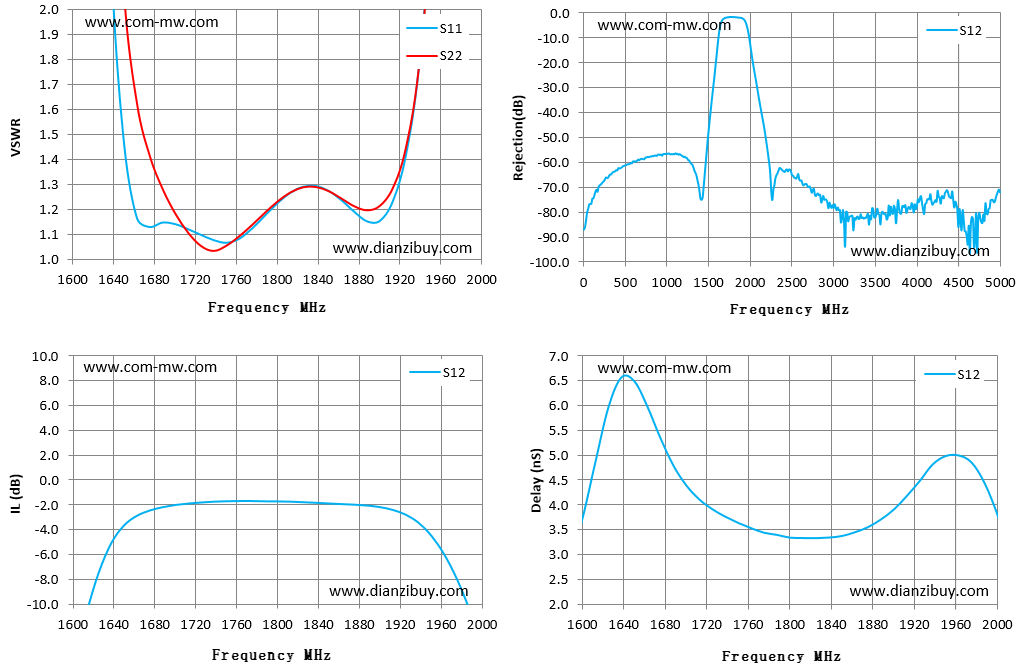

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
