耦合器
0.35~8GHz,耦合度 40dB,N ,300W
- ZDC25-40MC0.35-8G-312
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.35 | ~ | 8 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | N -MF |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN（N-M） | --- |
| 输出端口 | OUT（N-F） | --- |
| 正向耦合端口 | C1（SMA-K） | --- |
| 反向耦合端口 | C2（SMA-K） | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S14 方向性 |
| 0.01 | 1.03 | 0.01 | -73.74 | -70.59 | -5.66 |
| 0.71 | 1.01 | -0.11 | -38.02 | -38.56 | -30.76 |
| 1.43 | 1.01 | -0.15 | -40.19 | -40.31 | -24.46 |
| 2.14 | 1.03 | -0.18 | -40.67 | -40.99 | -20.02 |
| 2.86 | 1.09 | -0.21 | -39.28 | -39.24 | -21.82 |
| 3.57 | 1.11 | -0.24 | -41.25 | -40.90 | -23.07 |
| 4.29 | 1.06 | -0.25 | -40.99 | -40.68 | -22.46 |
| 5.00 | 1.03 | -0.25 | -39.51 | -39.56 | -18.45 |
| 5.71 | 1.11 | -0.27 | -41.16 | -40.79 | -20.43 |
| 6.43 | 1.14 | -0.29 | -40.51 | -40.59 | -29.29 |
| 7.14 | 1.08 | -0.27 | -39.59 | -39.38 | -29.30 |
| 7.86 | 1.07 | -0.27 | -39.78 | -40.14 | -19.09 |
| 8.57 | 1.18 | -0.31 | -43.25 | -43.75 | -28.06 |
| 9.29 | 1.21 | -0.30 | -39.88 | -40.46 | -32.34 |
| 10.00 | 1.36 | -0.36 | -42.50 | -42.43 | -17.66 |

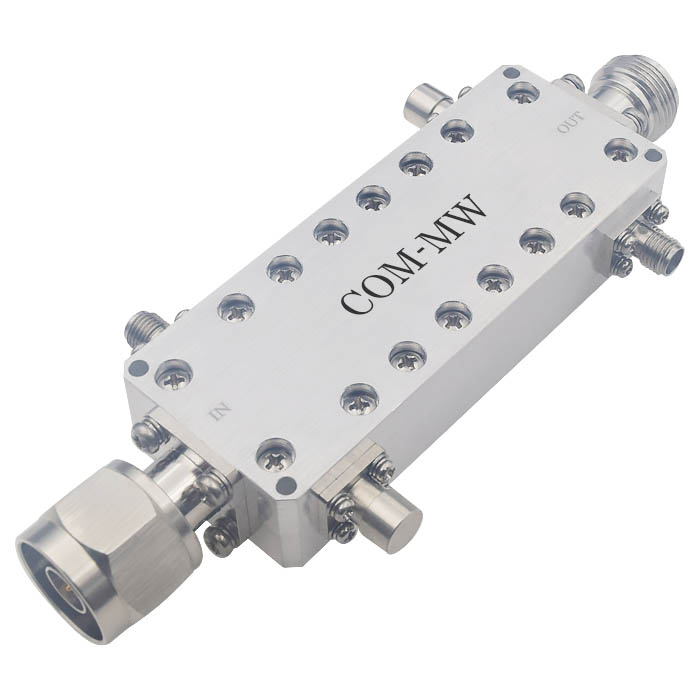

参考实物图

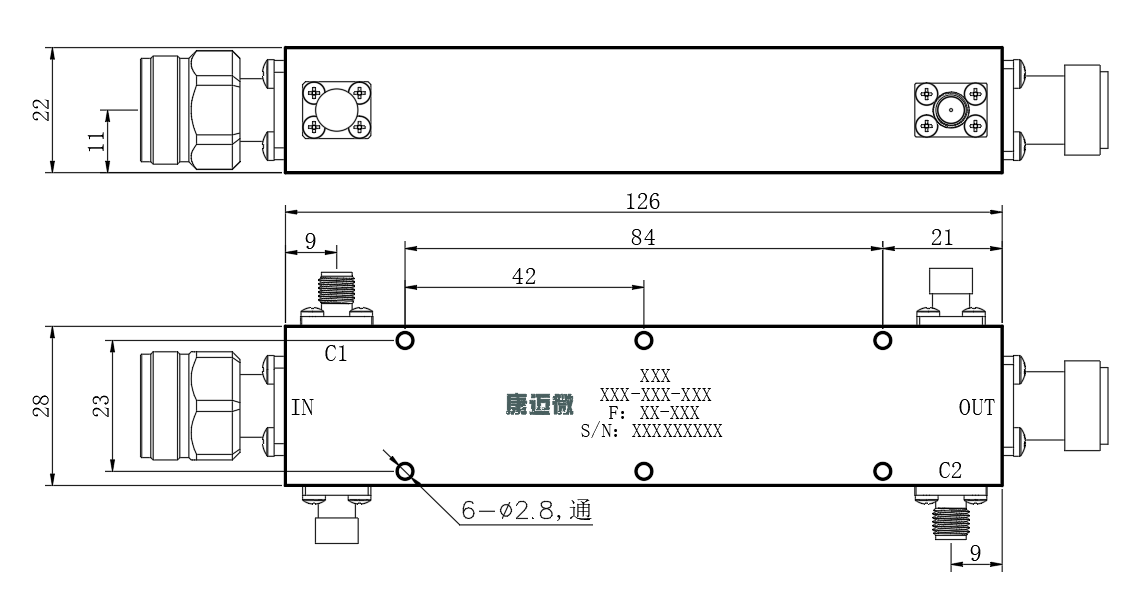

外形结构图（mm）

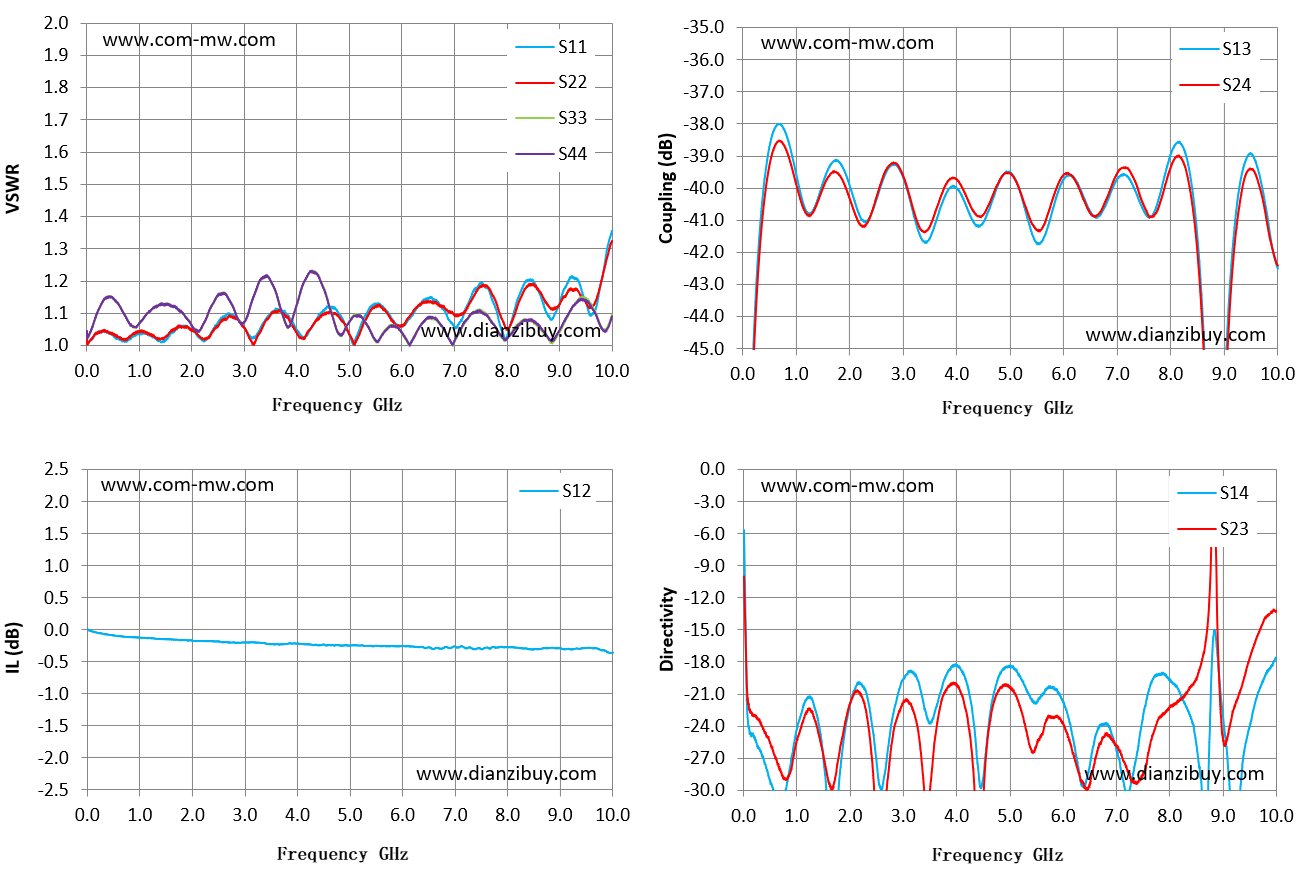

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
