滤波器
通带频率 1360~2640MHz,DC-1060MHz≥40dBc,2980-5000MHz≥40dBc,表面贴装
- ZBF13-L2000-1280-3752
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1360 | ~ | 2640 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1060 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2980-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.80 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1200 | 21.97 | 23.74 | -27.93 | -27.93 | 1.06 |
| 1321 | 2.92 | 2.94 | -3.64 | -3.64 | 3.46 |
| 1443 | 1.17 | 1.17 | -1.00 | -1.00 | 1.97 |
| 1564 | 1.33 | 1.33 | -0.89 | -0.89 | 1.46 |
| 1686 | 1.55 | 1.56 | -0.98 | -0.98 | 1.20 |
| 1807 | 1.34 | 1.35 | -0.89 | -0.89 | 1.09 |
| 1929 | 1.14 | 1.15 | -0.86 | -0.86 | 1.05 |
| 2050 | 1.23 | 1.23 | -0.91 | -0.91 | 1.04 |
| 2171 | 1.22 | 1.22 | -0.94 | -0.94 | 1.09 |
| 2293 | 1.09 | 1.09 | -0.96 | -0.96 | 1.17 |
| 2414 | 1.02 | 1.02 | -1.01 | -1.01 | 1.33 |
| 2536 | 1.19 | 1.19 | -1.18 | -1.18 | 1.67 |
| 2657 | 1.30 | 1.29 | -1.61 | -1.61 | 2.22 |
| 2779 | 1.56 | 1.57 | -3.59 | -3.59 | 4.63 |
| 2900 | 9.64 | 9.61 | -33.67 | -33.67 | 2.16 |
参考实物图

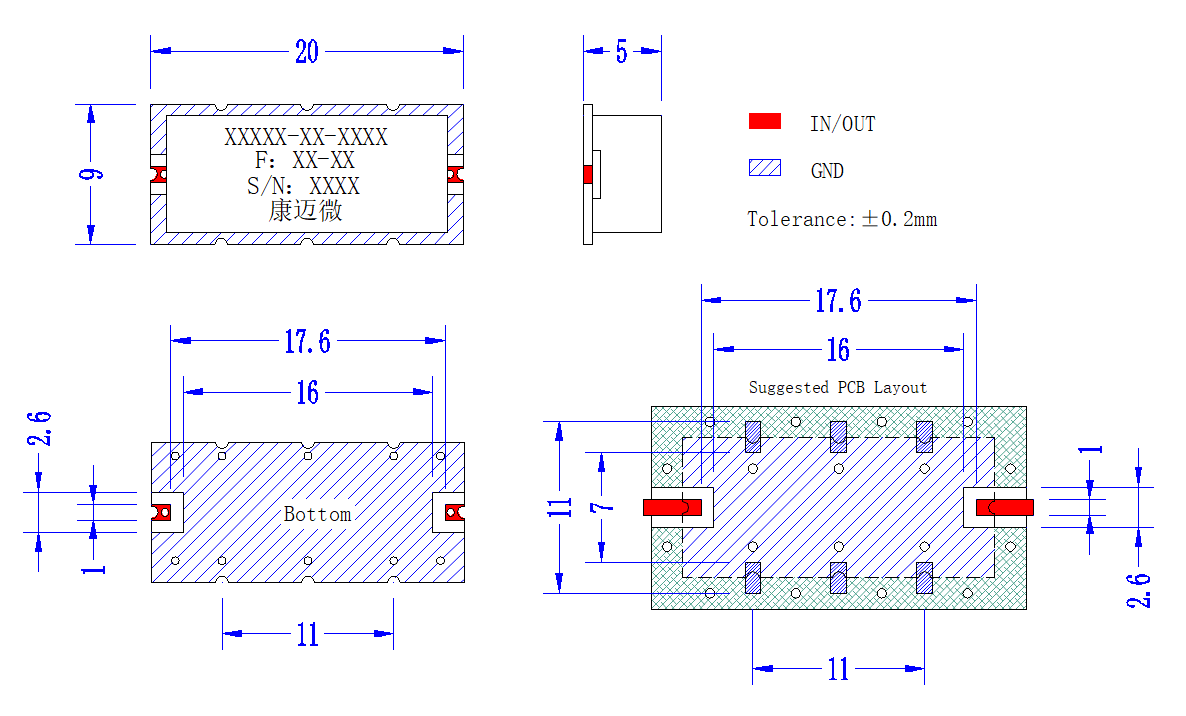

外形结构图（mm）

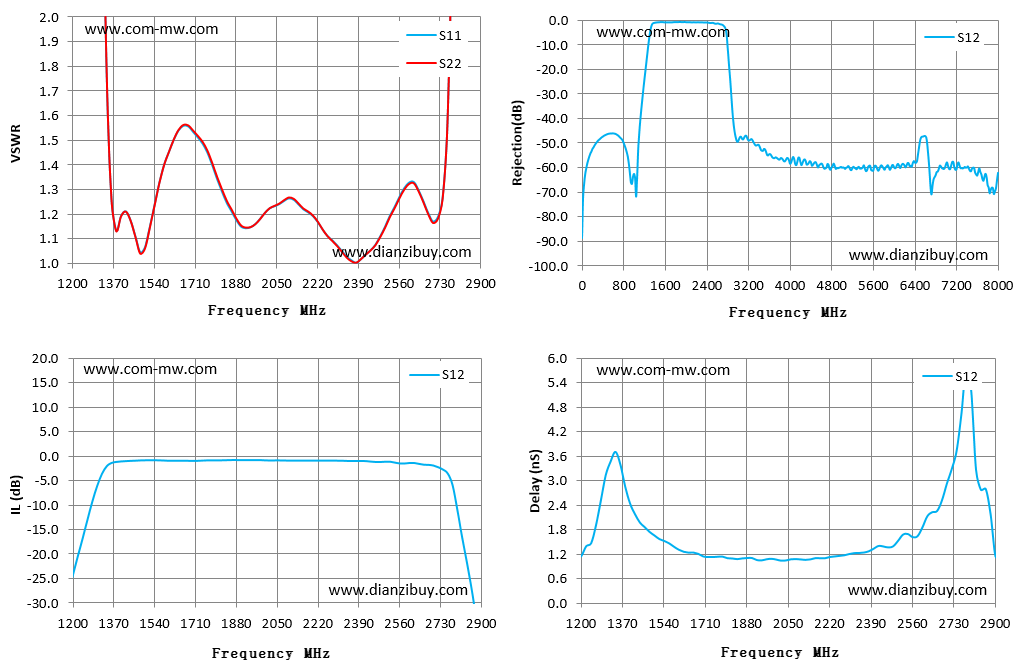

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
